厚度

定义面时需要指定厚度。 【厚度】直接影响着【面】的刚度。 建筑工程中常用的【面】（例如墙、楼板等）的几何厚度是不变的。 用户可以选择不同的厚度类型来定义更复杂的【面】。

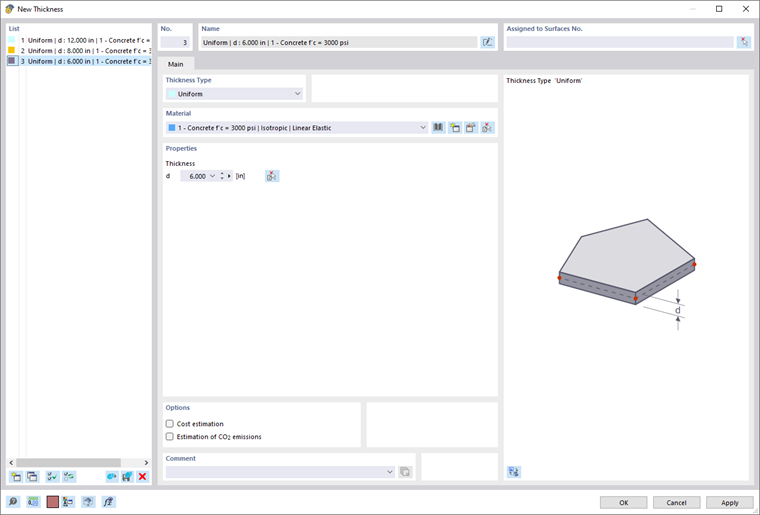

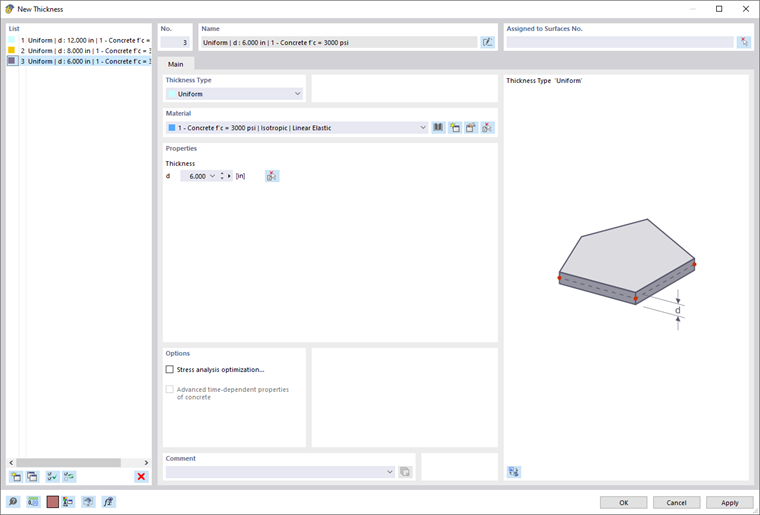

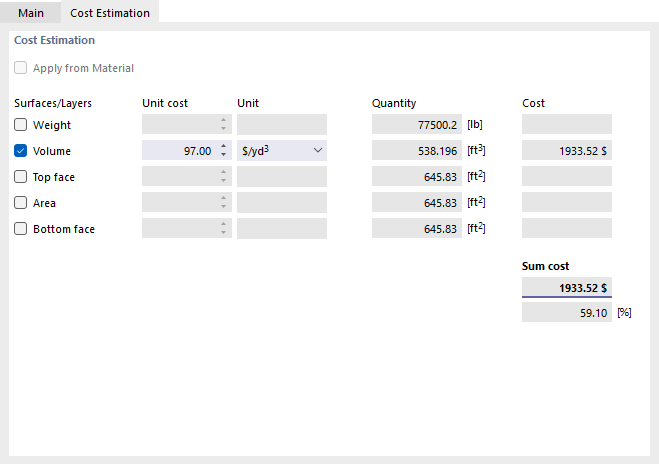

'新建厚度'对话框

名称

程序会根据厚度的各种参数(如【厚度类型】、【厚度】、【材料】等)自动生成厚度的【名称】。 您可以通过点击 按钮。

基本

【基本】选项卡中管理着厚度的各项基本参数。

厚度类型

用户可以通过【厚度类型】定义厚度的几何形状。 厚度类型影响着面的刚度。 其下拉菜单中有各种形状的厚度供用户选择。

选择截面类型

均匀

【均匀】是默认的厚度类型，适用于面的几何厚度不变的情况。 用户可以在对话框的【属性】面板中输入厚度的值。

可变

【可变】适用于面的厚度呈线性变化的情况。 用户可以选择不同的方式来定义该变化。 首先可以选择节点来定义对应的厚度， 然后程序会通过线性插值计算面上其它点的厚度。

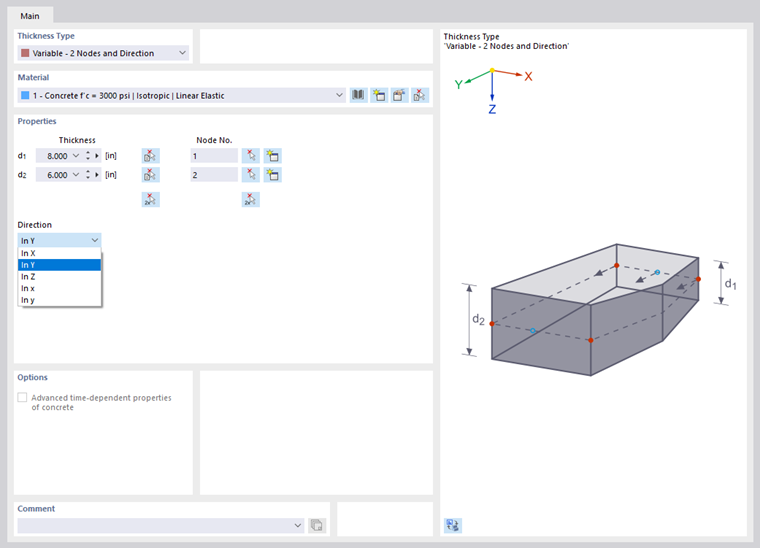

通过两个节点和方向定义可变厚度

在通过定义节点厚度来得到线性变化的厚度时，用户可以使用面上已有的节点或新建节点。 但在这些节点处需要生成有限元网格。

层

【层】厚度类型适用于具有多个面层结构的面。 在层一章中介绍了这种厚度类型。

形状-正交各向异性

【形状-各向异性】厚度类型可以定义厚度类型正交各向异性的属性。 在形状-正交各向异性一章中介绍了不同的类型。

刚度矩阵

【刚度矩阵】厚度类型允许用户直接定义【厚度】的刚度矩阵的各个元素。 在【正交各向异性】选项卡中定义方向， 在【刚度矩阵】选项卡中输入矩阵元素。

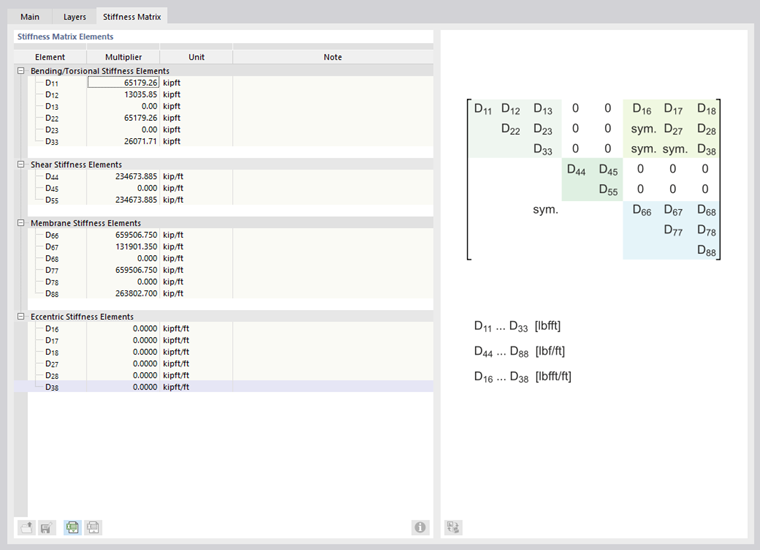

定义刚度矩阵

墙体受剪承载力

'墙体抗剪'厚度类型可用于模拟只传递轴力但不传递剪力的墙体的刚度条件。 用户可以在模拟砖墙或木钉墙时使用该类型的荷载。

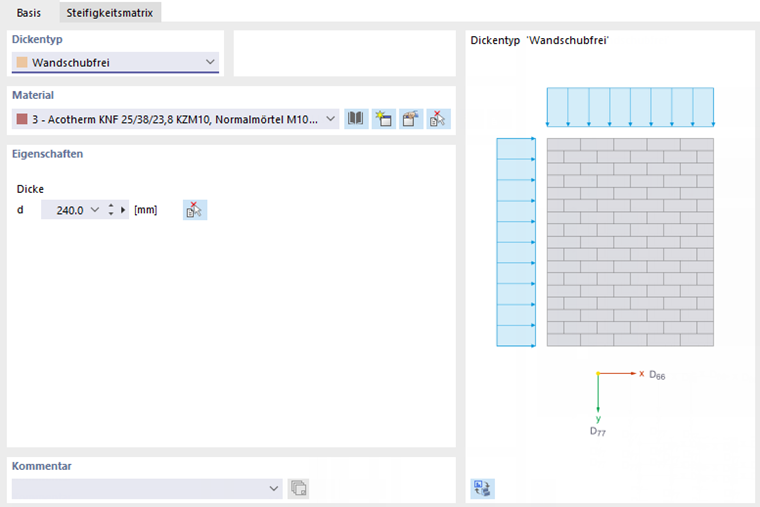

定义具有无墙推力特性的厚度

例如，对于不考虑墙体受剪的厚度，剪切刚度元素 D44 就是规则厚度类型的 D44 除以 D66 或 D77 中较大的值。 该小抗剪刚度阻碍了面成为运动的。

通过厚度类型'墙体在 X' 方向自由剪力'和'墙体在 Y' 方向不受剪力影响，您可以控制只传递水平或竖向力。

骨架墙板

在三维模型中，您可以使用“梁-面板”厚度类型来定义由杆件和面组成的承重结构，例如木板墙。 在章节 梁板中介绍了这种厚度类型。

材料

每个厚度都需要指定一种【材料】，但厚度类型 刚度矩阵 除外。 用户可以从【材料】下拉菜单中选择已定义好的各种材料， 也可以通过【材料】栏右侧的按钮从截面库中导入新材料或新建材料（见 材料 一章）。

属性

用户可以在对话框的【属性】面板中定义均匀和线性可变厚度类型的参数。 可变厚度的参数显示在定义可变厚度图中。

用户为某个面分配了厚度后，可以在【导航器-显示】中勾选【渲染】-【模型】-【面】-【填充厚度】。 然后在工作区中查看面的厚度分布情况。

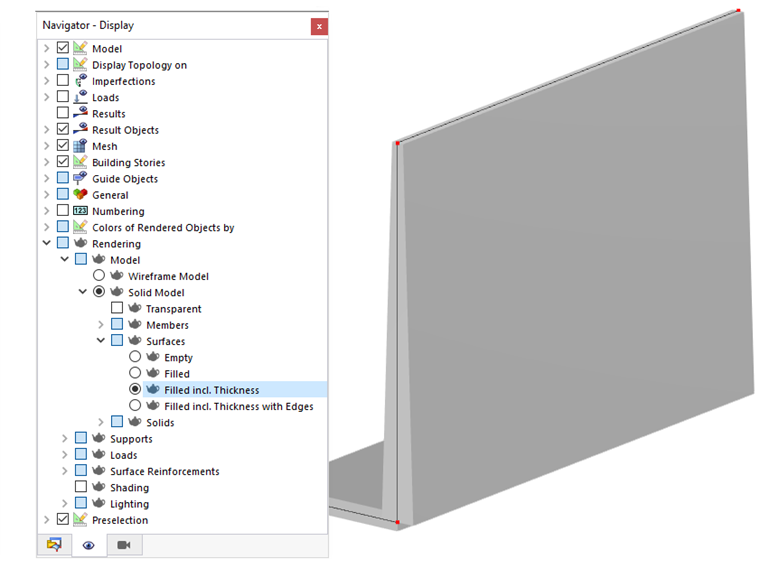

在实体模型中检查厚度类型
