结果

在无错误的计算后，结果将显示在模型上。导航器获得一个额外的选项卡：在 导航器 - 结果 中，您可以控制哪些结果以图形方式显示。

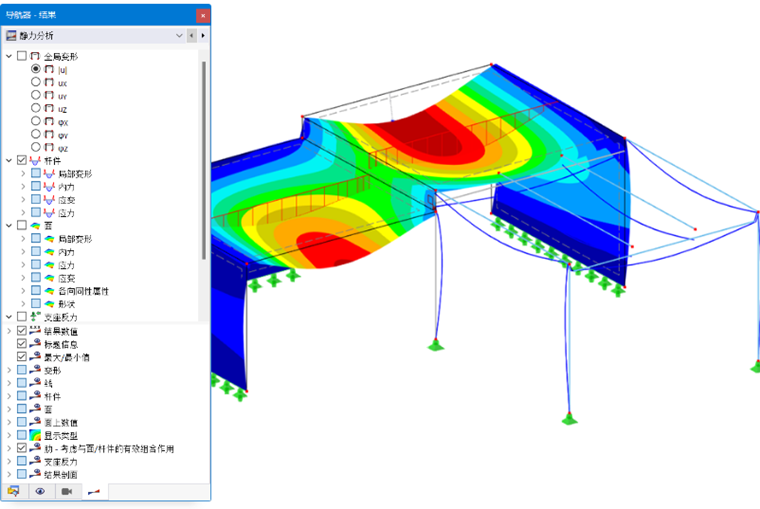

使用导航器-结果查看计算结果

在 表格 中，结果通过 静态分析 分类管理，每种结果类型单独处理。

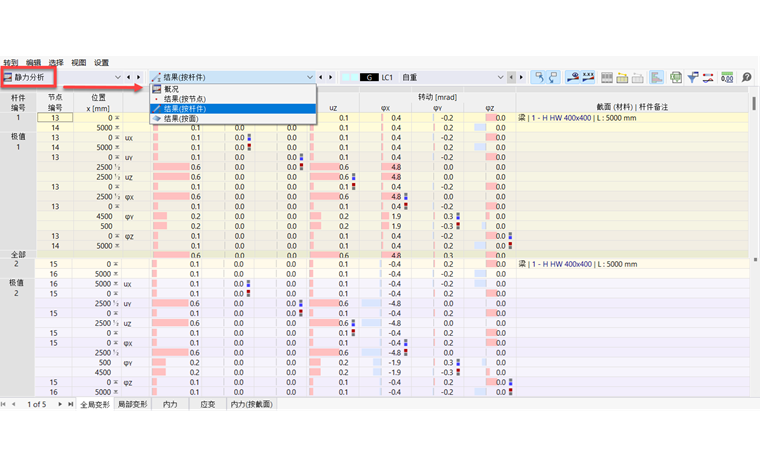

在表格中查看计算结果

数字结果按以下子类别组织：

• 概览
• 节点结果
• 线结果
• 杆件结果
• 面结果
• 体积结果

结果表管理器

'结果表管理器' 负责显示哪些表格。您可以通过菜单 结果 下的功能 结果表管理器 访问对话框。或者，使用程序或表格标题栏中的按钮 。

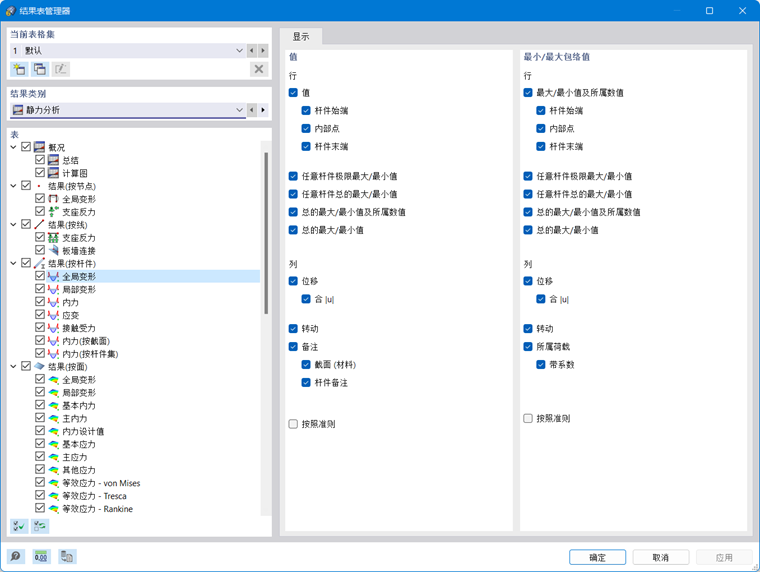

结果表管理器对话框

在 '当前表集' 部分，您可以创建并在当前模型中应用一个新的表配置。

在 '表格' 目录树中，通过复选框指定您需要评估哪些结果。当选择一个条目时，您可以在 '显示中' 部分详细控制结果的输出。相应的表格行和列将被显示或隐藏。

复选框 '根据标准' 允许您在表中表示某些结果值。您可以在单独的选项卡中定义结果输出的标准。

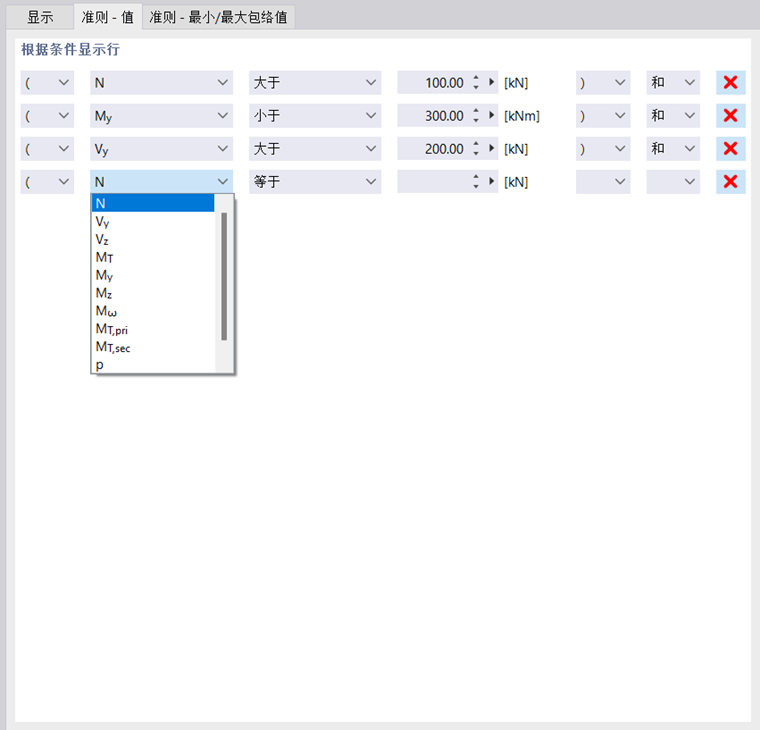

定义结果输出的准则

在第二列选择结果类型。在接下来的两列中指明应适用的标准。可选择的条件如下：

• 等于
• 不等于
• 大于
• 大于等于
• 小于
• 小于等于

要定义另一个标准，在最后一列选择 '或'（每个标准单独有效）或 '并'（必须满足所有标准）。然后在新行中设定下一个条件。
