设计状况

规范中规定了如何进行作用的组合。 中国规范给出了结构的四种设计状况:持久设计状况、短暂设计状况、偶然设计状况和地震设计状况。每种设计状况需要验算不同的极限状态。极限状态分为正常使用极限状态和承载能力极限状态。根据验算极限状态所对应的设计状况,应使用不同的荷载组合类型。用户可以在【设计状况】下查看各种荷载组合类型。 在欧规EN 1990中也要求按照承载能力极限状态和正常使用极限状态进行组合来进行设计。美规ASCE 7 给出了强度设计许用应力设计的荷载工况组合规定。 这些极限状态规则或设计强度可以在设计状况 (DS) 中进行分析。

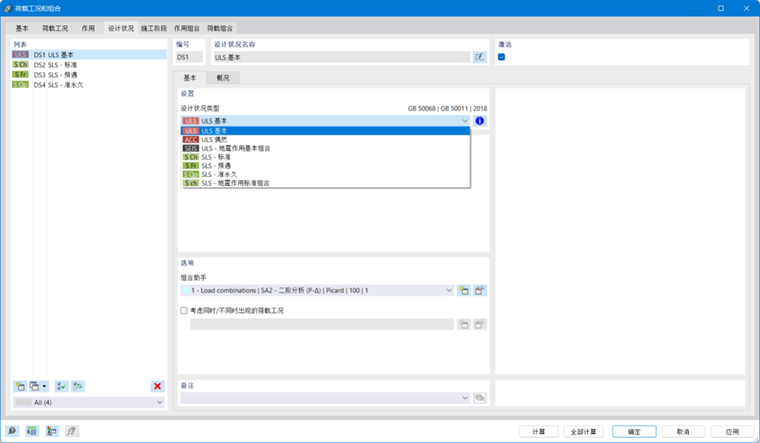

用户可以在【设计状况】中查看各种荷载组合类型,程序预设了荷载的基本组合、标准组合、频遇组合和准永久组合。

用户可以通过是否勾选“激活”来控制程序是否在计算中考虑该荷载组合类型。 这样可以从计算中排除与模型无关的设计状况。

信息

您可以使用 新建 am Ende der 'Liste' können Sie eine neue Bemessungssituation hinzufügen.

全部

用户可以在【基本】选项卡中管理所选荷载组合类型的基本信息。

设置

“设计状况类型”(实际上是荷载组合类型)决定了程序按照规范取何种荷载作用、分项系数来创建荷载组合。 选项与选取的规范保持一致(见上图)。

Über die Schaltfläche 信息 können Sie die Kombinationsregel der Bemessungssituation überprüfen.

选项

用户可以在对话框选择“组合助手”和考虑是否荷载工况同时出现。 程序默认在“组合助手”选择创建适用于二阶分析荷载组合的组合助手,即每种荷载组合类型都是将荷载先组合再计算。 组合助手一章对组合助手进行了介绍。

“考虑同时出现/不同时出现的荷载工况”的功能与【作用】中的【作用类型】相似,用以控制荷载工况是否同时出现。 用户可以在单独的对话框中定义准则(见章节 荷载工况之间的关系)。

信息

对于风荷载,程序默认其【作用类型】为“选替”, 用户无需手动定义风荷载的出现情况。

Beim Aktivieren des Kontrollfelds Unterschiedliche Materialien wird ein neues Register hinzugefügt. Dort können Sie – für die selektierte Bemessungssituation – ein Material durch ein alternatives Material ersetzen. Dies ist nützlich, wenn Sie beispielweise unterschiedliche Spannungs-Dehnungs-Diagramme für die Grenzzustände der Tragfähigkeit und Gebrauchstauglichkeit nutzen.

概况

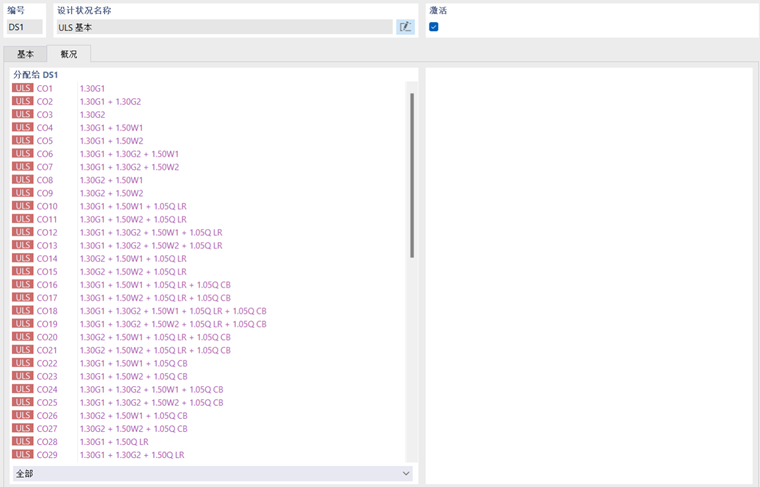

用户可以再【概览】选项卡中查看用于当前荷载组合类型的荷载作用组合,包括荷载作用类别、分项系数和组合系数。 因此,设计状况所对应的荷载组合包含了所有荷载组合中最不利的荷载组合。

提示

Die Übersicht wird angezeigt, sobald die Lastkombinationen generiert sind. 用户依次点击【作用组合】和【荷载组合】选项卡后,才可在【概览】中查看各种荷载作用组合。
