刚性连接

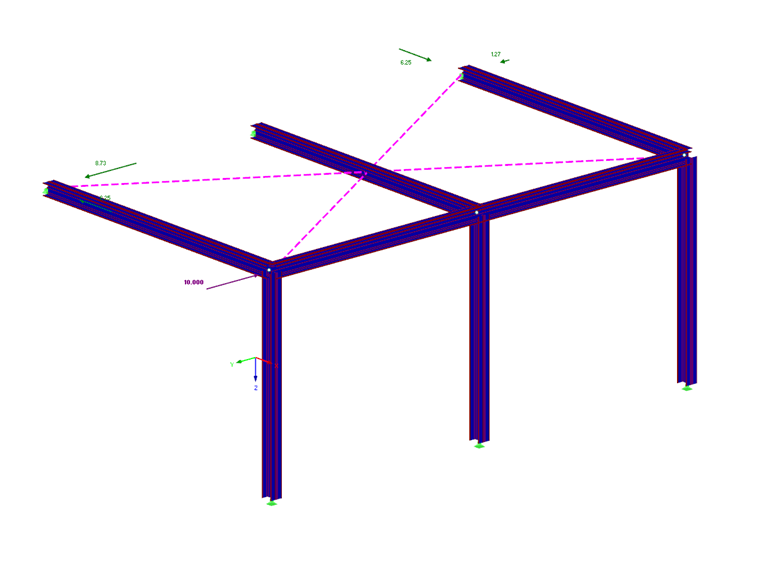

用户可以通过【刚性连接】来创建线、杆件与面之间的刚性连接。需注意的是此处的【线】必须属于杆件、面或者实体,才可指定刚性连接。 【刚性连接】意味着连接的两个对象变形相同。

对象刚性连接

用户可以在“刚性连接类型”中选择不同对象之间的刚性连接:

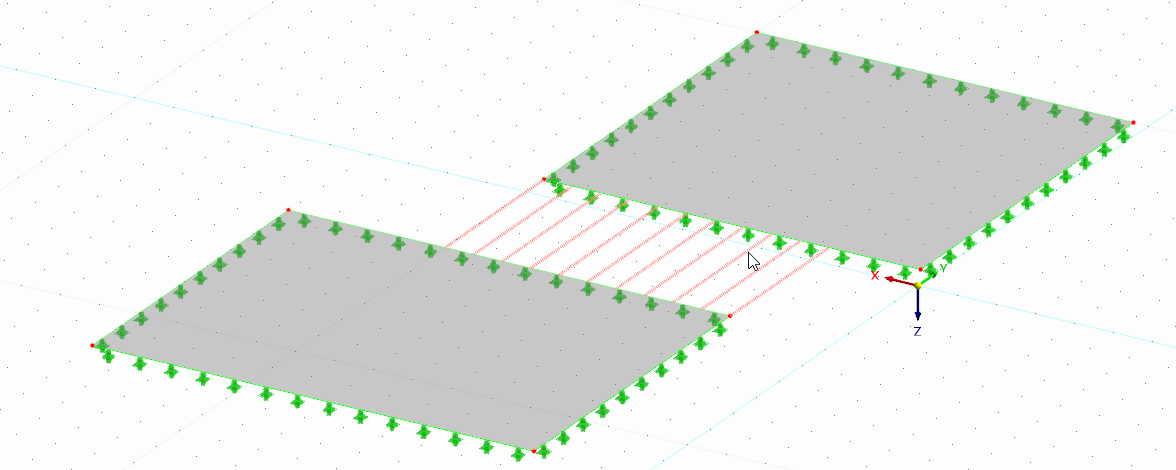

线到线

输入两条刚性连接的线的编号,或使用图形方式定义 单独选择 是编辑按钮。

程序默认的“线到线”类型的刚性连接是一条线段上的点的位移映射到另一条线上的点, 这种映射是在线段的全长上进行的,用户可以通过勾选“用户自定义分布”来定义映射的范围。 然后,可以分别为每条线定义连接属性。

Wenn Sie die Verbindung nachgiebig modellieren oder mit einer nichtlinearen Eigenschaft versehen möchten, wählen Sie in der Liste ein bereits definiertes Liniengelenk aus. Mit der Schaltfläche 新建 können Sie einen neuen Gelenktyp erzeugen.

信息

Die Achsendefinition ist wie folgt: Die Achse x zeigt in Richtung der Linie. Die Achse y stellt die Normale zur x-Achse dar; sie ist auf die Seite ausgerichtet, auf der sich der Anfangsknoten der zweiten Linie befindet. Die Achse z ergibt sich gemäß "Rechter-Hand-Regel".

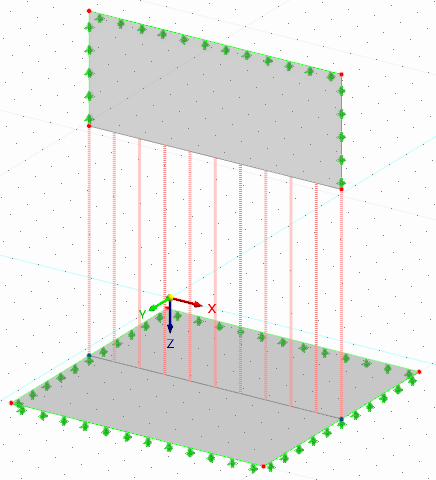

线到面

用户可以使用“线到面”创建线与面之间的刚性连接。 Sie können die Objekte über die Schaltfläche 单独选择 是编辑按钮。

线与该线沿面法向在面上的投影线变形一致。

Wenn Sie die Verbindung nachgiebig oder mit einer nichtlinearen Wirkung modellieren möchten, wählen Sie in der Liste ein Liniengelenk aus oder definieren einen neuen Gelenktyp.

平面

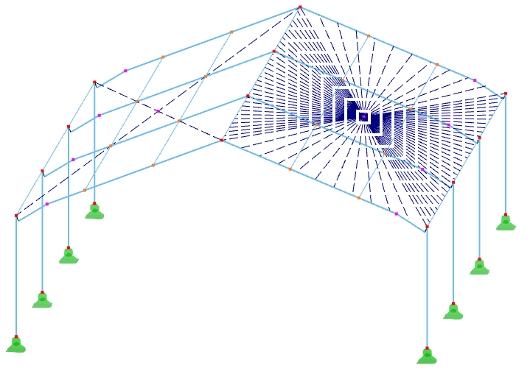

“刚性板”类型的刚性连接可以使共面的多个节点和线强制变形一致。 用户可以使用此功能例如建立加劲隔板模型。

用户可以在对话框中直接输入节点或线的编号。 Über die Schaltfläche 单独选择 是编辑按钮。

所有节点和线必须位于一个平面上,程序会根据用户指定的节点和线计算出刚性板所在的平面。 该平面由指定为 '3 个节点的连接平面'的节点和线自动生成。 用户可以通过勾选“用户自定义”来手动指定程序计算刚性板所在平面时所使用的节点。 此时才能激活复选框。

创建“刚性板”后,程序会在自动创建该平面的中心点。用户也可通过勾选“用户自定义”来手动指定程序生成的节点。 勾选'用户自定义'复选框,您也可以手动定义该点的坐标。用户可以通过创建“刚性板”来模拟刚性楼板假定。

用户可以通过创建“刚性板”来模拟刚性楼板假定。

选项

用户定义的分布

对于“线到线”类型的刚性连接,用户可以自定义映射的范围。 并在【分布】选项卡中指定映射的具体范围。

通过与线始端相关的相对距离来定义'刚性连接分布'。 Über die Schaltfläche 相对/绝对输入 können Sie die Eingabefelder auf absolute Längen umstellen.

忽略相对位置

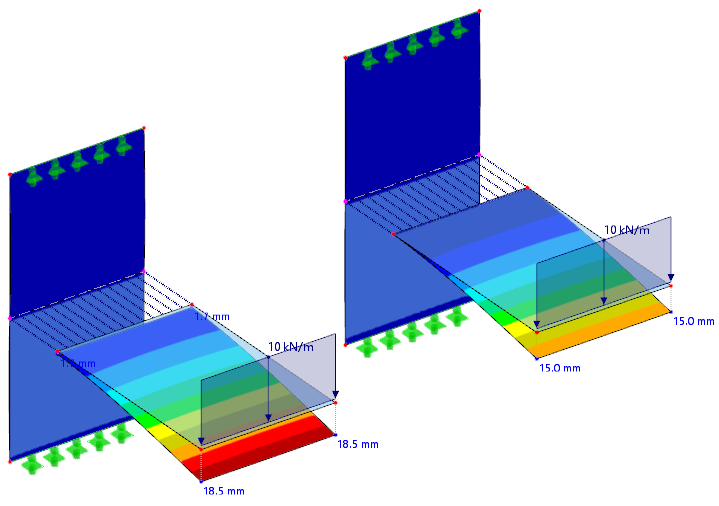

用户可以通过勾选“忽略相对位置”来不考虑两个对象之间的距离对计算的而影响。 勾选该项后,程序会认为刚性连接对象之间的距离为零,不会产生附加弯矩。
