块

一个块表示一个具有类型特性的模型构件。在 Dlubal Center 的块类别中，提供了大量此类构件，这些构件是在安装过程中创建的。用户自定义的块也在此处进行管理。

要使用一个块，请通过 按钮打开块目录。

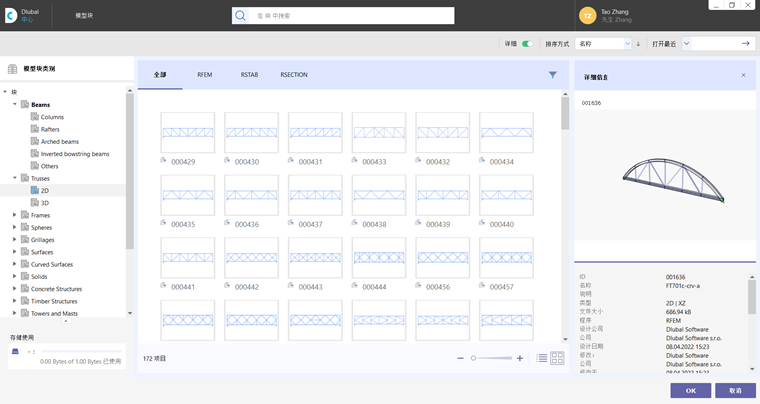

选择块

这些块按类别进行组织。选择合适的构件并通过鼠标点击选择它。点击 确定 将块应用到当前模型。

基本

指定块的插入点

在“编辑块”对话框的 基本 选项卡中，指定块的插入点。指出该参考点应在模型中的位置。您可以将块放置在一个“节点”上或任何具有“坐标”的点上。

如有必要，在“名称”区域重命名该块。

如果在模型中使用多个相同的块，您可以在“选项”区域为选定的块分配一个参考块。这样，对参考块（几何形状、材料、截面等）进行的后续参数更改，也将自动应用于链接的块（“子块”）。

结构

在 结构 选项卡中，您可以调整块的几何参数并分配截面和材料。通过活动输入字段中的 按钮，可以创建新的对象特性。

修改块中的各种属性

点击 确定 将块传递到模型中。您可以随时通过“特殊对象”类别调整此构件的几何参数以及截面和材料。

JavaScript

在 JavaScript 选项卡中，显示通过脚本创建的块的代码。

块的 JavaScript 参数
