面接触类型

用户可以通过“面接触类型”控制力在两个平行的面之间的传递情况。

'新建面接触类型'对话框

在'接触类型'部分中，设置垂直和平行于面的接触属性。

垂直于面的接触

在'垂直于面接触'列表中，您可以选择控制面之间力传递的三种选项。

完整的力传递

两个面互相传递拉力和压力。

受拉失效

两个面只能互相传递压力，受拉时接触失效。

受压失效

两个面只能互相传递拉力，接触受压失效

平行于面的接触

在'平行于面的接触'列表中的选项（见图 image022708 新建面接触类型 ）中的选项描述了剪力是如何在面之间传递的。

如果垂直于面的接触不起作用，则失效

如果面之间没有拉或压接触，则也不会传递剪力。

完整的力传递

所有的剪力都会被传递 - 无论接触是否垂直于面。

刚性摩擦

两个面之间的剪力大小取决于压力的大小，但两个面之间没有剪切方向的位移。用户可以在'刚性摩擦'选项卡中，定义该接触的各项参数：

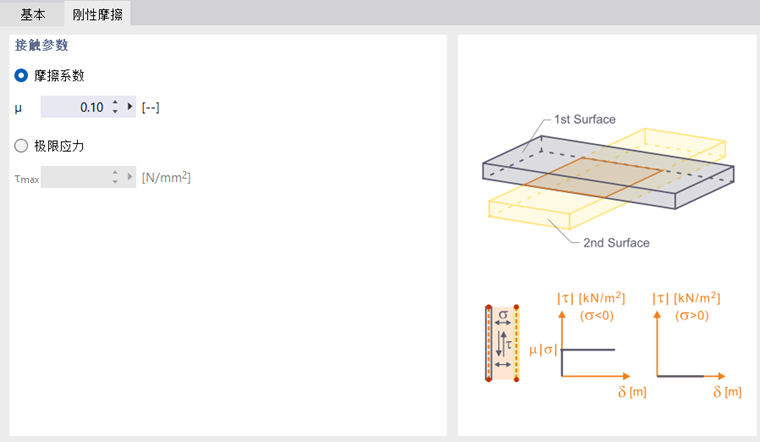

定义两个面之间的刚性摩擦

• 摩擦系数 μ: 传递的剪力与垂直于面作用的法向力相关。 给出该剪应力比的系数 μ (τ = μ ⋅ | σ |)。
• 极限应力 τ_max : 两个面之间的最大剪应力。达到该限值后，剪应力保持恒定，不再随变形继续增大。

刚性摩擦立即生效。 剪应力大小取决于正应力。 使用该类型时，需指定摩擦系数μ。使用该类型时，两个面平行方向上被刚性连接，无法产生互相移动。

弹性摩擦

在'弹性摩擦'选项卡中，设置平行于面的接触参数，其中剪力与变形成正比。 弹性摩擦类似于刚性摩擦，但两个面之间可以产生剪切方向的滑移。 定义该类型的接触时，用户需定义剪切刚度C。 它将 1 m²的面积移动1 m所需的力。

弹性面行为

用户可以在“弹性面行为”选项卡中定义该接触的各种参数。

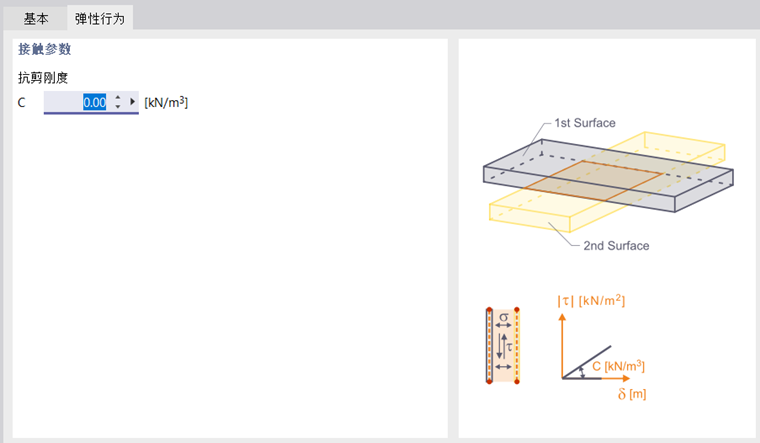

定义“弹性面行为”类型的接触

指定弹簧的剪切刚度 C 来描述剪力的弹性传递属性。
