您可以将工作窗口中显示的任何图形用于您的文档中。 这样您可以将图形发送到打印机，集成到打印报告中，或以PDF格式打印。 在
列表按钮中选择相应的选项。
这同样适用于截面、杆件和线支座的结果图以及截面详细结果，您可以使用相应对话框中的
按钮将其打印出来。
出现'图形打印'对话框。 指定图像的打印设置，以便将其正确地传输到打印机或打印报告中。
图片设置
如果要更改图形的默认标题，请勾选'自定义名称'复选框。 然后，您可以输入自己的描述。
打印报告

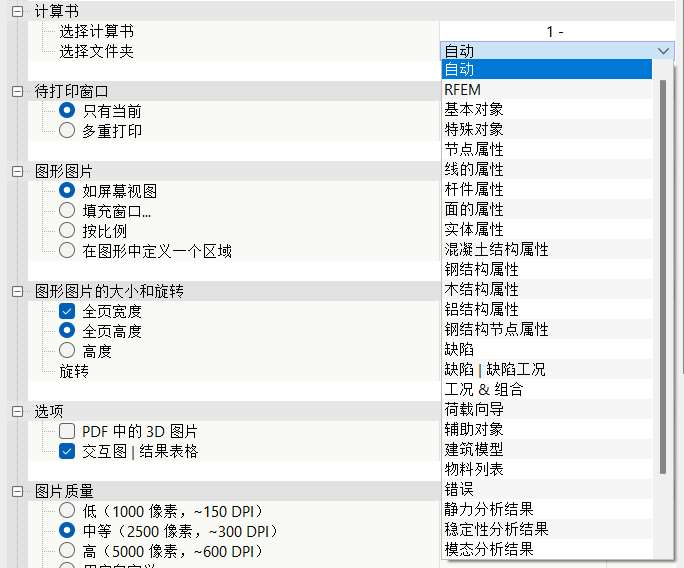

当您在计算书中打印图形时，该类别才可用。 在'选择打印报告'列表中，选择哪个报告要插入图形。
RFEM‘自动’将图片打印到相应的章节。 如果您想将图形插入到某个章节，请在'选择文件夹'列表中选择章节。
待打印窗口
在该类别中，您可以指定是打印'当前（窗口）'还是多张图像。 关于打印多个图形的选项，请参阅章节 使用多个打印 。
图形图片
该类别控制图形插入报告的格式。 也可以只定义视图的一部分。 每次更改后，您都可以在预览中检查数据。
- 如屏幕视图： 使用与屏幕相同的显示比例。 这允许您打印缩放区域或特殊视图。
- 填充窗口： 整体视图会缩放到屏幕大小。 显示整体模型图片的大小在图形图片大小中进行设置。 这样，图形周围的空白区域被最小化，或者局部视图被放大到显示整个模型。
- 缩放： 图形按照您在这输入的比例打印。 当然，还是使用当前的视角。 使用

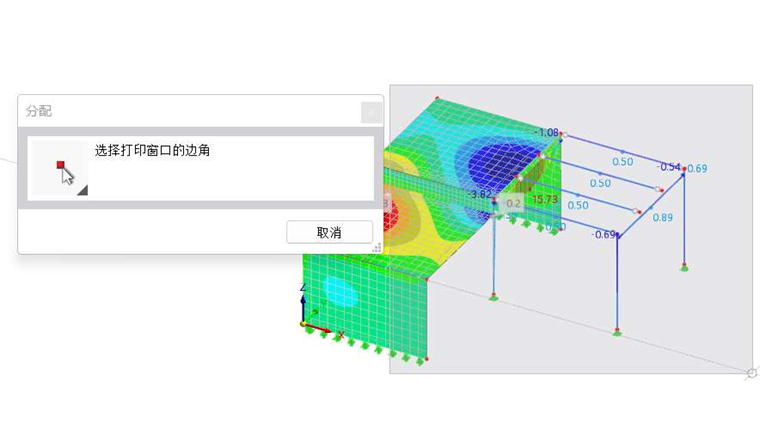

按钮可以定义显示的区域（见下面的说明）。 - 在图形中定义一个区域： 打印用户自定义的区域，您可以通过窗口以图形方式定义这个区域。 点击
按钮。 在工作窗口中会出现'编辑打印报告图片'对话框。
通过移动窗口边框来调整要打印的区域。 或者，使用
按钮，通过点击任意两个点来定义窗口。 您可以通过按住鼠标按钮来移动窗口。
按钮将当前视图设置为要打印的区域。
如果您取消选择'将图形裁剪到所选矩形'复选框，则根据页面设置，要打印的图片还包括位于矩形窗口外的视图区域。
图形图片的大小和旋转
这里的设置定义图形在页面上的大小。 如果勾选'全页宽度'复选框，则图形图片会填充整个页面宽度。
如果您不想让图片填充整个'整页高度'，请选择'高度'选项。 然后，您可以定义图形区域相对于页面高度的高度比。
选项
如果您想在文档中将图像保存为交互式 3D 图形，请勾选'PDF 格式的三维图片'复选框。 在这篇技术文章中可以找到关于 3D PDF 文档的一般信息：使用打印到 3D PDF 进行模型检查。
' 相互作用图 | 结果表 ' 复选框与附加混凝土设计相关。 使用该按钮可以控制是否在图表之外显示带有数值结果的表格。
图片质量
此类别可以帮助您调整打印分辨率。 中等质量预设为最大2500 x 2500像素。 使用 5000 x 5000 像素和 32 位色深的高质量数据会生成大量数据，这可能会导致某些打印机驱动程序出现问题。 因此请谨慎使用高分辨率。
要手动定义图像质量，请激活'用户自定义'选项。
颜色
在将输出发送到单色打印机时，您可以将'文本和线打印成黑色'，而不是'灰度'，以提高可读性。 等值面和支座符号不受影响。 在打印报告中以彩色显示。
图形边界
如果要调整图像周围的边距，请勾选'边框设置'复选框。 然后，您可以定义单个的距离。
压缩或拉伸模型
如果您想以扭曲的方式显示模型，请勾选'按方向系数'复选框。 然后，您可以对每个全局方向按 1 以外的系数压缩或拉伸图形（见上图）。 但是，只有在特殊情况下才需要以这种方式进行自定义设置。

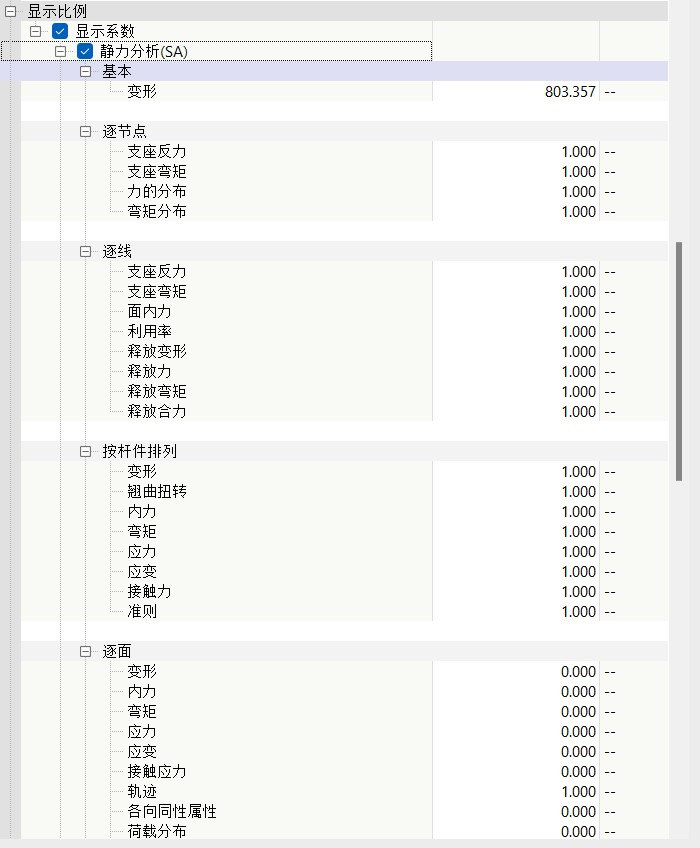

显示系数
在该类别中可以为每种结果类型调整显示系数。 在您准备最终的报告的时候，根据需要，您可以在打印报告中单独的设置各种结果的缩放系数。
如果勾选'显示系数'复选框，那么会打开包括模块在内的结果目录。 激活'静力分析'。 然后，您可以为每种结果类型调整系数。
文字大小
尺寸线、编号或注释的字体大小取决于打印机驱动程序。 如果在图形打印输出中这些文本太小或显得过大，则可以在该目录中更改缩放系数。 在进行大尺寸打印时通常需要该选项。
符号大小
节点、支座或铰符号的大小也取决于打印机驱动程序。 如果这些符号在图形打印输出中显得太小或太大，您可以在该目录中调整缩放系数。 该设置有助于打印。
框架和标题栏
图形可以在打印输出中不加边框('无')或'有框'打印。
如果要在图形中添加标题块，请勾选相应的复选框。 RFEM 创建一个包含项目和模型信息的标准标题栏。
在【标题栏】选项卡中，您可以调整标题栏的内容和布局。
如果要更改预设的项目和模型描述，请取消选择'与基本数据同步'复选框。 然后，用户自定义的输入项就可以访问这些字段。
在'大小和对齐'类别中，您可以调整标题栏的宽度和高度。 '垂直偏移'的值描述了图形和标题栏之间的距离。

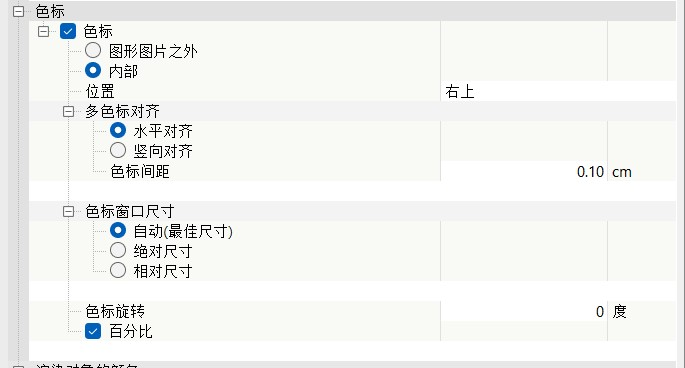

色阶
当结果以多种颜色显示时，该类别才可用。 在这里您可以指定是否将控制面板的图例显示在图形打印输出中以及放置在哪里。
如果色阶为'在图形画面外'，则窗口中的一条线被分离并用于图例。 您可以在'色阶窗口的大小'下调整条的宽度。
如果色阶为'内部'，则它将与图像的一部分重叠。 您可以根据列表中的条目调整图例的'位置'，定义不同的角。
如果在工作窗口中杆件和面的结果都以彩色显示，则可以在控制面板的选项卡中设置与屏幕相关的色阶。 在这种情况下，在纸张上打印了两个色标，您可以在'多个色标的对齐'条目下调整它们的排列方式。
'色标窗口的尺寸'是自动选择的，以便于图例易于阅读并尽可能少地遮挡模型。 但是，您也可以以绝对尺寸或相对于图像尺寸来指定尺寸。
如有必要，您可以设置'色标旋转'。 使用列表中的项。
如果不需要图例中的百分比，请取消选择'百分比'复选框。
渲染对象的颜色
'渲染对象的颜色面板'复选框控制是否在报告中显示颜色面板，以有助于分辨每种颜色的含义。
概观图片
概观图是在报告中出现的一个比较小的缩略视图。 它有助于理解目前局部视图在整体模型中的位置。 如果您勾选'概览'复选框，那么您可以定义该缩略视图的大小和位置。
在缩略视图中，当前打印的视图区域会高亮显示。
如果您还想在概览图中显示荷载、缺陷或结果，请勾选'显示设置'复选框并激活相关类别。
