您可以将 DXF 文件用作背景图层，以辅助输入对象。与将完整模型转换为节点和线读入的 DXF 导入不同，背景图层是用于建模的一种“层”。

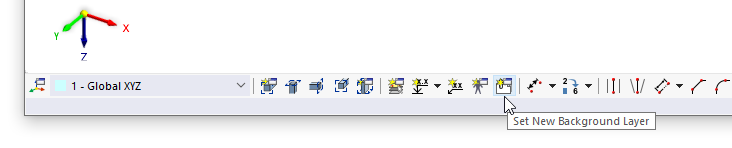

通过 CAD 工具栏中的
按钮，您也可以定义一个新的背景图层。
按钮快速控制。
类别
背景图层必须为 .dxf 格式。通过
按钮在 Windows 对话框中选择文件，来设置“文件名”。
定义背景图层所参照的坐标系。您可以从列表中选择一个 自定义坐标系，或使用
按钮新建。
“旋转顺序”描述了可以对轴进行旋转操作的角度顺序。
“插入点”决定了背景图层“包围盒”上的哪个位置将被放置在 原点 处。列表中提供了多种选择：
如果勾选“在预览中选择”复选框，您可以图形化地确定插入点：为此，请在“原点”部分中点击右侧的
按钮，然后在预览区域中定义插入点。
原点
背景图层的 插入点 将被放置在模型中的“原点”处。输入该点的坐标，或使用左侧的
按钮在工作窗口中图形化定义，或使用右侧的
按钮在预览区域中定义。
选项
如果要对图层在空间各方向使用“不均匀比例”进行缩放，请激活该复选框。这将允许访问“比例”部分中的相应输入栏。
如果不应自动从 DXF 文件中获取“DXF 模板的长度单位”，您可以在列表中选择合适的单位。
比例
在此部分中，您可以缩放背景图层的大小，例如为了补偿单位的不一致。常规情况是使用“均匀比例” Δ，即在各方向均匀缩放。对于不均匀比例，请激活“选项”部分中的相应复选框。
使用
按钮，您可以在相对输入和绝对输入之间切换。
使用背景图层
当背景图层处于激活状态时，它将显示为灰色背景。现在，您可以在图层线的交点处设置节点、线、杆件和面 – 前提是已激活背景图层的对象捕捉功能。
