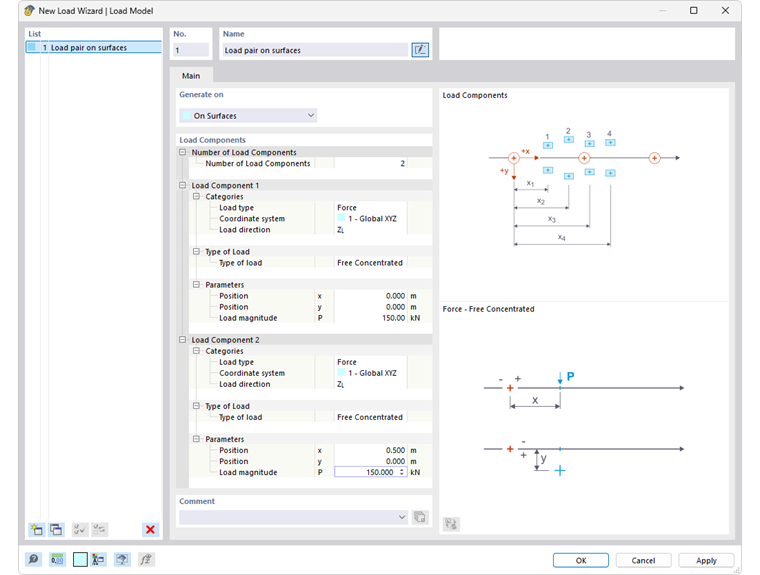

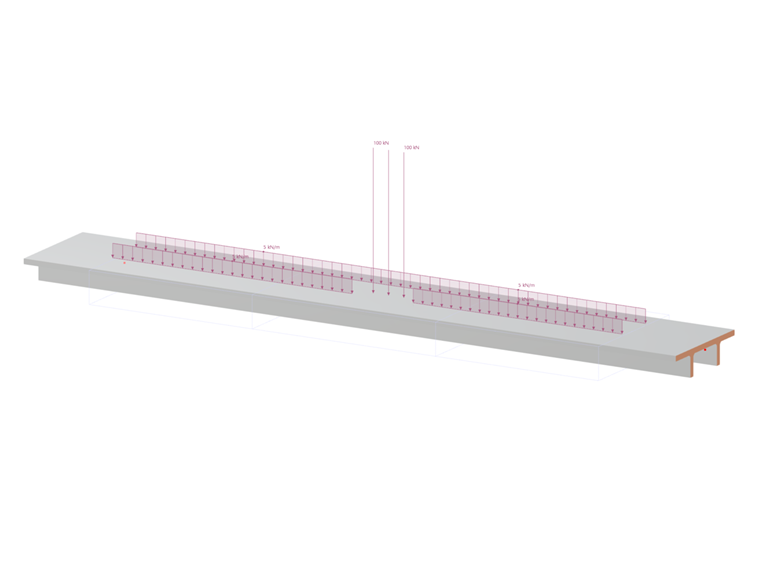

载荷模型的“荷载助手”功能允许您在一个载荷模型中组合不同的荷载，并应用为一个载荷排列。
载荷模型需要由荷载助手移动荷载将移动荷载施加到表面和杆件上。
如果不同的移动荷载平行或错位移动，使用‘列表’底部的
按钮创建另一个载荷模型。这样您就可以在运动模式中单独控制荷载的运动。
生成于
请在列表中选择需要在何种对象上传播载荷模型的载荷：
- 在表面
- 在杆件
载荷组件
在此部分中，您可以定义载荷参数。输入选项根据载荷类型进行调整，并在对话图形中分别说明；它们在表面和杆件之间也有所不同。
载荷组件数量
指定载荷情况中有多少个载荷。对于该“载荷块”的每个附加组件，将补充一个类别。通过载荷组件，您可以用力和力矩描述移动的载荷。
载荷组件 - 类别
这些类别控制您在后续过程中可以定义哪些参数。
载荷类型
列表中有以下选项可供选择：
- 力：载荷是一个有方向的量。
- 力矩：载荷是力和杠杆臂的乘积。
坐标系
如果载荷未参考全局坐标系XYZ，您可以在列表中选择或新建一个自定义坐标系。
载荷方向
在列表中定义载荷作用的方向。根据坐标系选择，可以选择全局轴X、Y、Z或自定义轴U、V、W。载荷可以基于真实长度（索引'L'）或线的投影长度（索引'P'）。
载荷组件 - 载荷类型

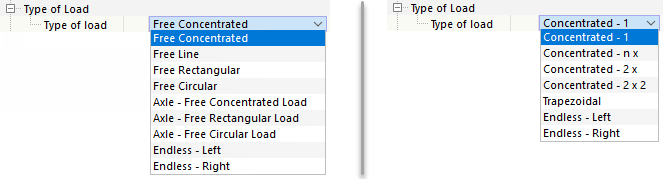

在列表中有多种选项可供选择，以此来模拟载荷的布局。
下面的表中简要描述了载荷类型。随后您可以在下一个类别中指定参数。
表面的载荷类型
| 载荷类型 | 载荷符号 | 描述 |
|---|---|---|

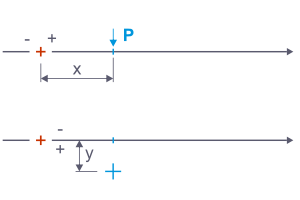

| 自由单载荷（单力，单力矩） | 输入载荷大小'P'或'M'以及沿载荷位置固定点的载荷距离'x'和'y'。 | |

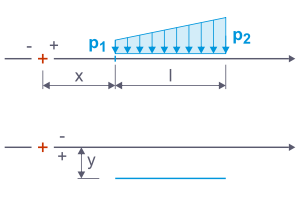

| 自由线载荷（均布载荷，梯形载荷） | 输入力'p1'和'p2'，距离'x'和'y'以及线载荷长度'l'。 | |

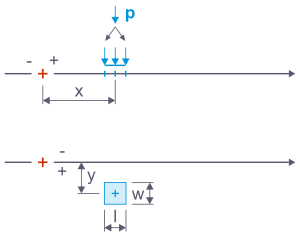

| 自由矩形载荷（面块载荷） | 输入距离'x'和'y'以及力'P'。这将转换为施加在指定宽度'w'和长度'l'上的面载荷。 | |

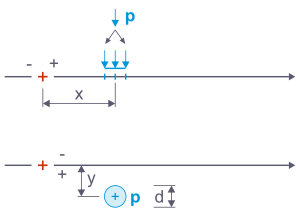

| 自由圆载荷（面圆载荷） | 输入距离'x'和'y'以及力'P'。这将转换为施加在指定直径'd'上的圆形面载荷。 | |

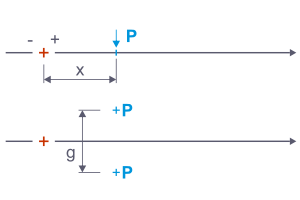

| 轴 - 自由单载荷（力对，力矩对） | 载荷'P'或'M'分配给两个间距为膜孔径'g'的单载荷。输入载荷位置固定点的距离'x'。 | |

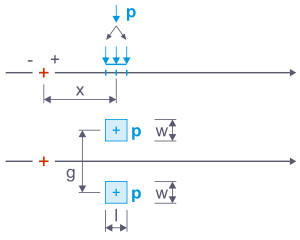

| 轴 - 自由矩形载荷（块载荷对） | 载荷'P'分配给两个间距为膜孔径'g'的面载荷。这些载荷分别施加在宽度'w'和长度'l'上（例如车轮接地点）。 | |

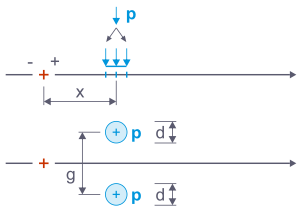

| 轴 - 自由圆载荷（圆载荷对） | 载荷'P'分配给两个间距为膜孔径'g'的面载荷。这些载荷分别施加在一个指定直径'd'的圆形面上。 | |

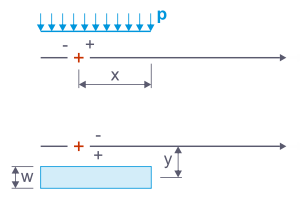

| 无穷 - 左（均布面载荷） | 在每个载荷位置施加一个恒定载荷，该载荷一直作用到线集的开始。输入载荷大小'p'，宽度'w'和右载荷边缘与载荷步固定点的距离'x'。用距离'y'可以将载荷横向偏移至移动线。 | |

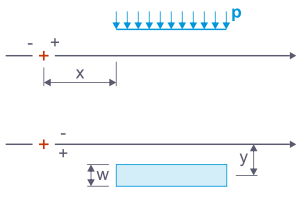

| 无穷 - 右（均布面载荷） | 在每个载荷位置施加一个恒定载荷，该载荷一直作用到线集的结束。在这种情况下，输入左载荷边缘与载荷步固定点的距离'x'。 |
杆件的载荷类型
| 载荷类型 | 载荷符号 | 描述 |
|---|---|---|

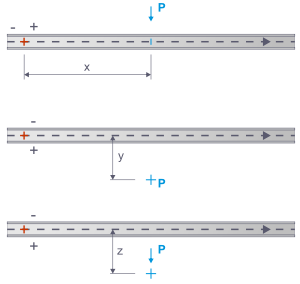

| 点 – 1（单力，单力矩） | 输入载荷大小'P'或'M'，沿载荷位置固定点的载荷距离'x'以及横向移动线的偏心'y'和'z'。 | |

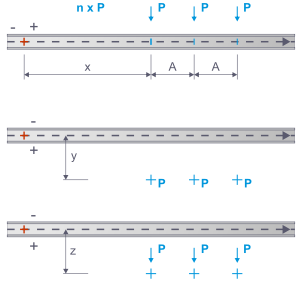

| 点 – n x（单力，单力矩） | 在相等距离下施加大小相等的单载荷。输入载荷大小，第一载荷至载荷位置固定点的距离'x'，载荷之间的距离'A'以及横向移动线的偏心'y'和'z'。 | |

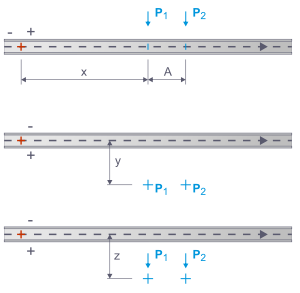

| 点 – 2 x（力对，力矩对） | 两个不同大小的单载荷沿杆件移动。输入载荷大小，第一载荷至载荷位置固定点的距离'x'，载荷之间的距离'A'以及横向移动线的偏心'y'和'z'。 | |

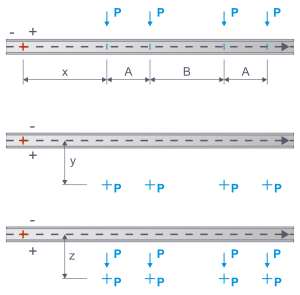

| 点 – 2 x 2（力对，力矩对） | 两个具有相等大小的单载荷的载荷对沿着杆件移动。输入载荷大小，第一载荷至载荷位置固定点的距离'x'，载荷对之间的距离'A'，载荷对之间的距离'B'以及横向移动线的偏心'y'和'z'。 | |

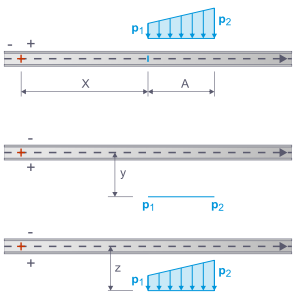

| 梯形（均布线载荷，梯形载荷） | 输入力'p1'和'p2'，至载荷位置固定点的距离'x'，线载荷长度'A'以及横向移动线的偏心'y'和'z'。 | |

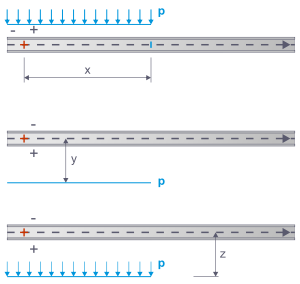

| 无穷 - 左（均布线载荷） | 在每个载荷位置施加一个恒定载荷，该载荷一直作用到杆件或杆件集的开始。输入载荷大小'p'和右载荷边缘与载荷步固定点的距离'x'。使用偏心'y'和'z'可以将载荷横向偏移至移动线。 | |
| 无穷 - 右（均布线载荷） | 在每个载荷位置施加一个恒定载荷，该载荷一直作用到杆件或杆件集的结束。输入载荷大小'p'和左载荷边缘与载荷步固定点的距离'x'。使用偏心'y'和'z'可以将载荷横向偏移至移动线。 |
载荷组件 - 参数
这些参数基于之前定义的载荷类型进行调整。在右侧的图形区域中，参数的含义被象征性地呈现。
位置 x
位置x描述了载荷沿移动线从载荷步固定点的距离。此固定点在草图中通过一个红色叉号表示。
位置 y / 偏心 y
此项允许将载荷定位在移动线旁。正值在看图方向将载荷置于移动线右侧，而负值置于左侧。
偏心 z
此项允许将杆件载荷放置于移动线的下方或上方。一个正值使载荷位于杆件正轴z的一侧。
膜孔径 g
对于轴载荷，您可以根据草图指定载荷对的重心距离。
载荷大小 P / M / p
对于这些参数，您可以指定力P或力矩M的大小。对于线载荷和均布载荷，在线开始和线终止处输入载荷大小p1和p2。若此两个值不同，则为梯形载荷。
宽度 b
对于矩形载荷，您可以定义载荷宽度。这表示载荷施加区域横向的尺寸。
对于无穷载荷，此列应指定车道宽度，均布面载荷作用于此宽度之上。
长度 l
在此您可以指定在移动方向上的载荷施加区域长度或线载荷的长度。
当使用偏移和缓冲时（参见第 移动荷载 章节），考虑到几何条件：表面只接收到部分来自施加区域的载荷。
