基于规则的耦合生成器

导入CAD文件后，经常会出现静力模型中的相连元素没有连接的问题。功能基于规则的耦合生成器简化了耦合对象的任务：程序以刚性杆件和刚性耦合的形式生成连接。

“新建基于规则的耦合生成器”对话框

规则集

在所谓的“规则集”中，您为耦合生成定义一条或多条规则。它们适用于特定的对象类型。这些规则的详情在参数部分中定义。

在“激活”列中，您可以控制是否应用某个规则。勾选复选框后，会自动添加一行用于另一条规则。

“类型”在耦合生成中起重要角色：它决定了在哪些对象类型之间生成连接。列表中有多种选择可供选择。

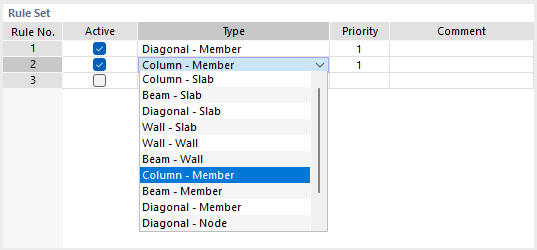

选择规则类型

每个类型的功能在表格中描述。

这些类型基于以下概念：“源对象”（类型对的第一个名称）通过节点耦合或线耦合以最短路径与“目标对象”（第二个名称）相连。如有必要，自动在目标对象上生成节点。

规则集中的规则顺序也决定了耦合对象的优先级。但您可以在“优先级”列中更改此自动化，通过将规则分配给较低优先级（2）。

参数

在下部区域可以为每个规则设定细节。它们原则上对应于节点耦合或线耦合的规定。

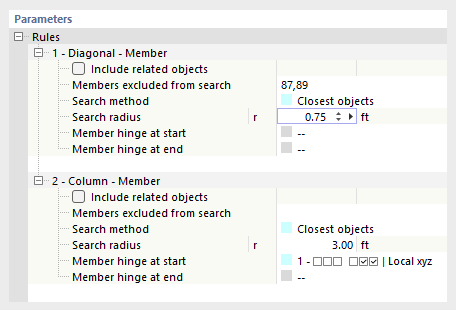

定义规则的参数

搜索方法

目前只有“最近对象”选项可用。程序会搜索定义半径内距源对象最近的对象（节点、杆、线、面）。然后使用刚性杆或适当长度的刚性对该对象进行耦合。

搜索半径

只有在特定半径内的对象才能生成耦合。

排除出搜索的节点/杆件/面

如果要排除搜索范围内的某些对象不被耦合，请提供这些目标对象的编号。使用图形选择功能，通过点击输入字段旁的按钮 进行访问。

包含相关对象

相关对象会自动从搜索中排除，例如用于定义面界限的集成对象或定义对象（如节点）。勾选复选框后，这些对象也将在搜索中被考虑。

杆端铰/线铰

对象默认是刚性连接的。也可以选择铰接耦合。在列表中选择一个已定义的铰接，或者使用按钮 定义新的铰接类型。

示例

• 耦合类型 柱 - 杆

使用规则1的参数，为模型中与其距离在最多32 厘米内的所有垂直杆件生成节点耦合。

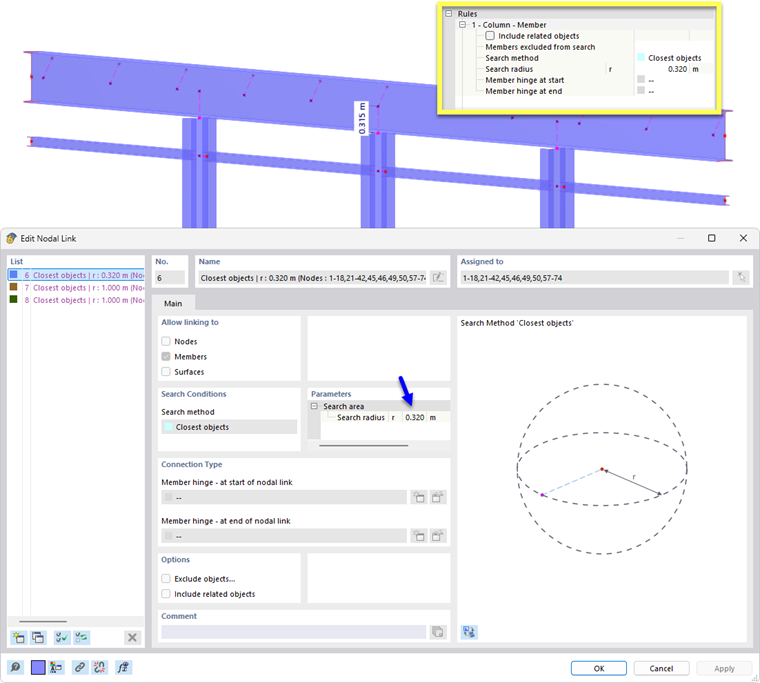

“柱-杆件”耦合类型的规则与结果

• 耦合类型 墙 - 板 和 墙 - 墙

关于通过线耦合的表面连接，适用规则4和5。规则4的参数将模型中的所有垂直面与距离最多1 米的水平面连接。此外，规则5的参数将所有垂直面通过线铰连接。

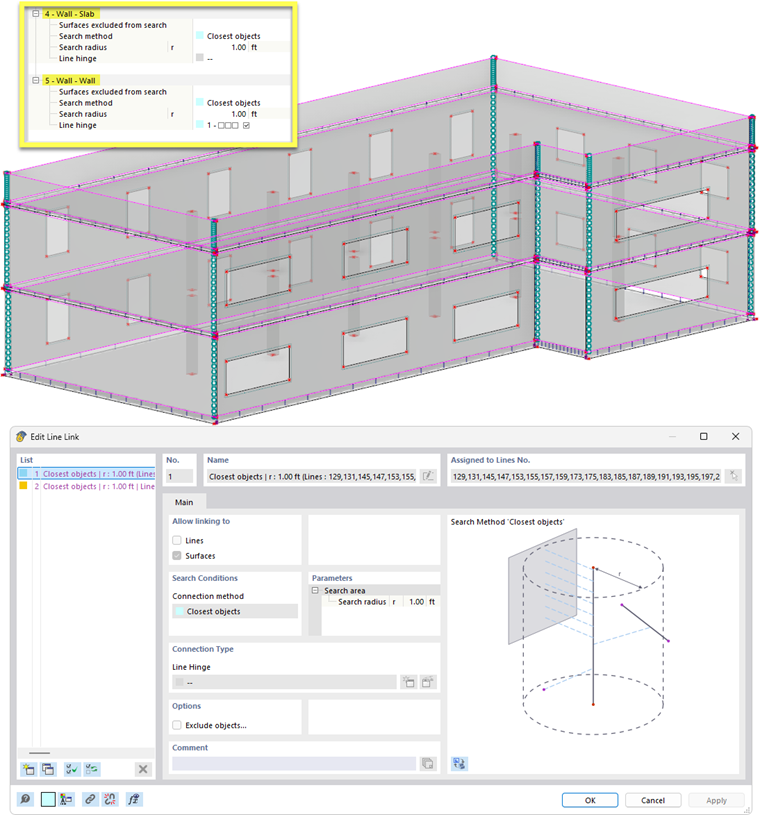

墙-板和墙-墙耦合类型的规则和结果
