雪荷载

这个负载助手简化了在模型的杆件和表面上符合标准地施加雪荷载的任务。

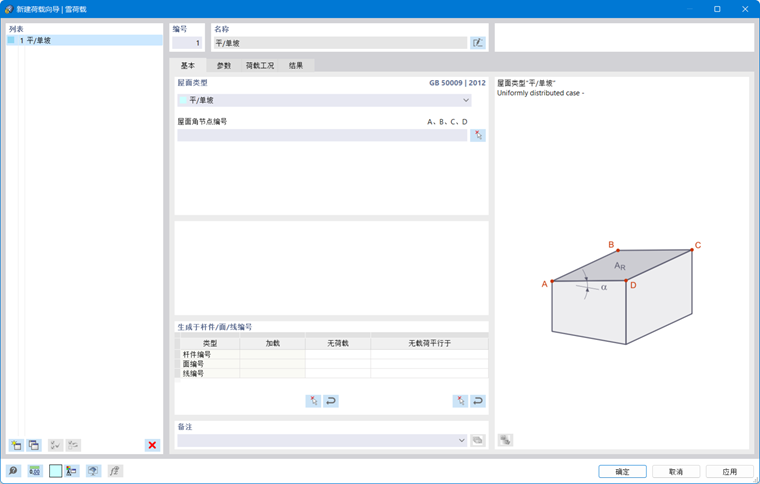

“新建荷载向导 | 雪荷载”对话框

基本信息

基本信息标签管理屋顶的几何参数。

屋顶类型

可以从列表中选择两种基本屋顶形状：

• 平顶/单坡屋顶
• 双坡屋顶

通过依次单击工作窗口中的四个或六个角节点来定义屋顶平面的边界。使用按钮 。

定义雪荷载的作用区域

定义受载屋顶

表格概述了屋顶平面的属性。对于双坡屋顶，两侧的屋顶半部会列出。如果需要，您可以通过复选框排除屋顶一侧的荷载分配。

生成于杆件/表面/线号

本部分列出接收部分雪荷载的杆件、表面和线条。'受载'列的条目在完整输入生成雪荷载并单击按钮 后可用。

若要从荷载转移中排除特定杆件、表面或线条，请单击'无荷载'列中的某个字段。 然后使用按钮 在工作窗口中选择不受载的对象，例如系杆或檀条。您还可以指定一根或一条线，与不受载的杆件或线条平行，这样您就不需要单独选择每个对象。

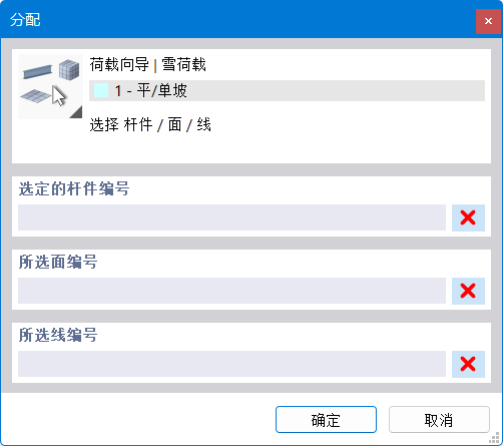

选择不进行导荷的杆件

选项

通过'部分区域'选项，您可以生成建筑外壳特定区域的荷载。雪荷载仅在您可以在部分区域标签中定义的区域的元素上施加。

部分区域

在部分区域标签中，您可以定义雪荷载作用的屋顶区域。荷载仅为这些部分区域的元素生成。其余区域不接受雪荷载。

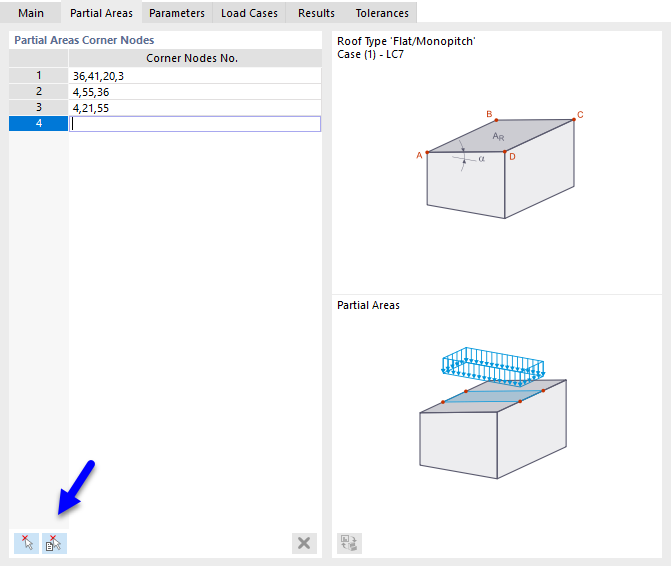

定义不同的雪荷载

通过输入'角节点'以逐行定义部分区域。表格末端的两个按钮还允许您图形化定义部分区域。

	依次单击某一区域的角节点（见图 确定节点）。
	依次单击单元格（见图 选择单元格）。

参数

在参数标签中，您可以设置加载参数，并考虑生成的特殊边界条件。

选择生成雪荷载的各项参数

定义

如果您在模型参数标签中的基本信息中从在线地图中选择了位置，则定义类型“地图和参数”将预先设置。雪荷载会自动计算。您可以通过按钮 在此标签中调用雪荷载地图。

通过定义类型“自定义”，您可以手动设置雪荷载区、高程和特征雪荷载值。

参数

如果'荷载区'未自动输入，您可以在列表中选择。条目与您在标准 I标签中为模型基本信息设置的规范一致。

'高程'通常从模型参数自动设置，但也可手动设置。它影响雪荷载的特征值。

雪荷载

建筑物地面上雪荷载s_k的特征值根据地理信息预先设置。要更改值，请勾选'手动定义雪荷载'复选框。

系数

'环境系数'C_e表示建筑物屋顶上雪荷载的减少或增加。在EN 1991-1-3, 表格 5.1中提供了有关不同地形条件的建议。

温度系数C_t允许您考虑具有较高热传导率屋顶上的降低雪荷载。

荷载分布

目前在杆件上仅生成梯形荷载，这源自于荷载部分。

选项

使用此部分中的复选框，您可以控制是否考虑其他雪荷载如檐口处的“雪悬”或“积雪挡板”的荷载（仅适用于欧盟规范）。

勾选'锁定新对象'复选框，雪荷载仅作用于当前在'基本'标签中定义的现有杆件、表面或屋顶平面线。不受雪荷载影响的对象是那些在屋顶平面中添加的对象。

“考虑杆件偏心”的选项控制雪荷载是否作用于相对于平面的杆件（默认）。激活选项时，荷载不作用于在平面内存在偏移的杆件。

通过'考虑截面分布'复选框，您可以控制雪荷载是否作用于因剪力释放定义而得出的倾斜杆件（默认）。激活该选项时，不在荷载平面上的变截面杆件（请参见章节 截面 ）不受雪荷载影响。

荷载工况

在荷载工况标签中定义雪荷载储存在哪些荷载工况中。

为使用荷载向导生成的荷载指定荷载工况

在列表中输入为生成雪荷载指定的荷载工况编号。当包括附加雪荷载或双坡屋顶的雪荷载形状系数时，将形成替代荷载工况（请参见EN 1991-1-3, 图 5.3）。您可以通过按钮 创建相应的荷载工况。

结果

在结果标签中，您可以找到有关生成雪荷载的参数的概述。

查看生成的雪荷载

表格列出'形状系数'μ和'雪荷载's。对于双坡屋顶，您可以检查每个荷载工况和每个屋顶半部的值。

容差

在容差标签中，您可以影响评估杆件和节点所属于一个平面或线的标准。参数描述在章节 基于表面荷载的杆件荷载 。
