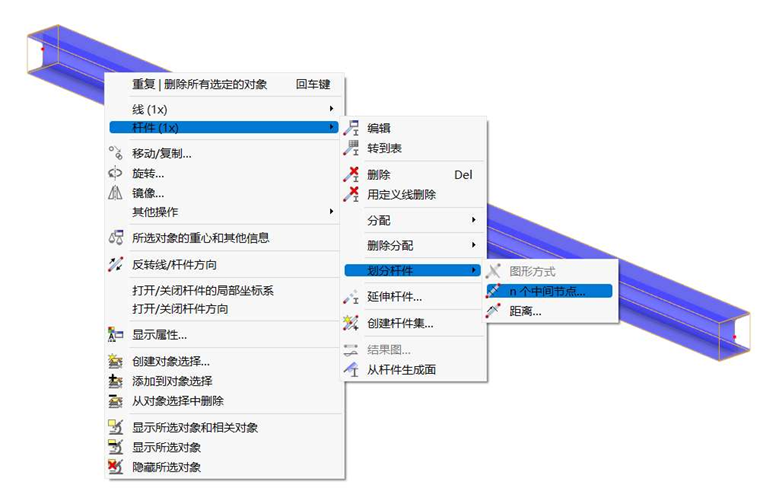

要划分线或杆件，请在对象上单击鼠标右键。 在上下文菜单中为划分线或划分杆件选择功能之一。
提示
关于按钮
and
或
u.
您也可以在 CAD 工具栏中划分线或杆件（见图
建模工具
）。
按中间节点划分
使用该功能可以将线或杆件划分为相等的段。
数量
输入分段的'中间节点数目' n。 例如，如上图所示，杆件在其三分之一处被两个中间节点划分。
选项

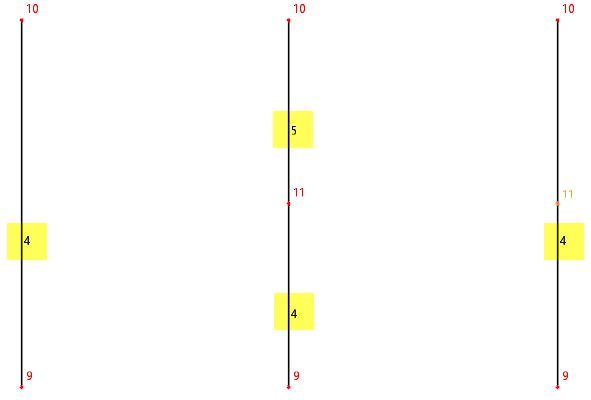

'在'节点上创建节点而不划分杆件'复选框默认为禁用状态。 划分杆件或线时，将创建新的杆件和线。 如果勾选该复选框，杆件或线将保留为一个整体。 在这种情况下，通过类型为'杆件上的节点'或'线上的节点'或'线上的节点'进行划分（见章节 节点 )。 这样就不需要定义连续杆件，设计时输入有效长度和边界条件也变得更加容易。
如果勾选'独立编号'复选框，您可以在选项卡中对新生成的对象进行编号。
编号

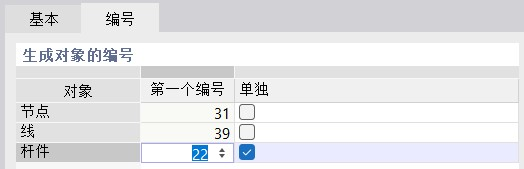

如果在'主要'选项卡中勾选Individual编号，则会出现编号选项卡。
在表格的'单独'列中，选择要指定编号的对象。 然后在“第一个编号”列，你可以输入新建对象的起始编号。 更多此类别的对象将从该编号开始按升序进行编号。

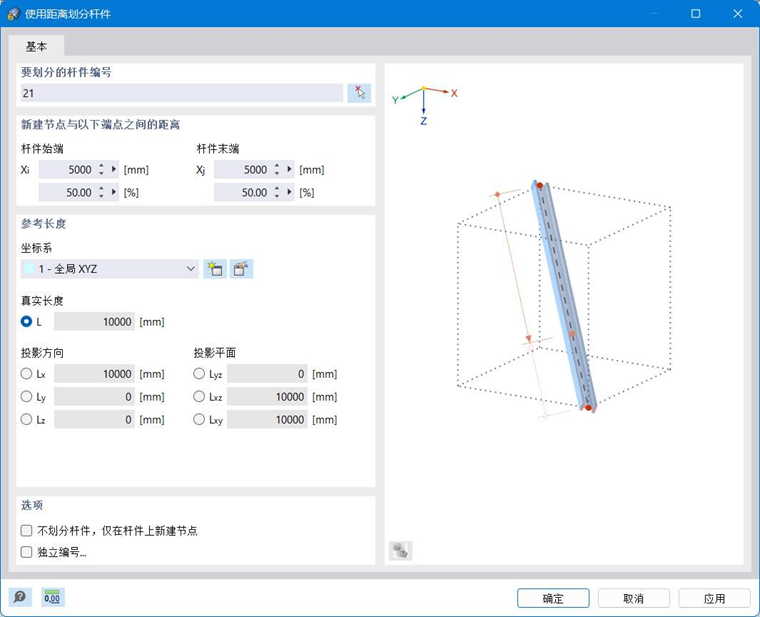

在某距离处划分
使用该功能可以在特定位置划分线或杆件。
新建节点与线/杆件始端或线/杆件末端之间的距离
指定到要划分线或杆件的始端或末端节点的距离。 您可以输入绝对长度或相对长度。 四个输入栏是交互式的。
如果距离是指投影长度，请在对话框的'参照长度'部分中指定投影。
参照长度
定义进行划分的'坐标系'。 用户可以在列表中选择一个用户自定义坐标系 {%|000124]] ，也可以使用按钮
[SCHOOL.INSTITUTION]
在大多数情况下，分段距离是指线或杆件的'真长'。 如果不是这样，则选择给定坐标系中轴的相关'投影方向'或相应的'投影平面'。 然后，您可以在对话框的'距离'部分中输入相应的分段数目。
选项
'在杆件上创建节点而不划分杆件'控制划分杆件或线时是否生成新的对象（见段落） ）。
如果勾选'单独编号'复选框，则可以影响新生成的对象的编号（见 编号选项卡）。
重要
请注意，您可以使用
将执行划分。 如果您想
再一次划分所选对象。 如果您不希望这种情况发生，请单击以关闭该对话框。
.
