荷载组合

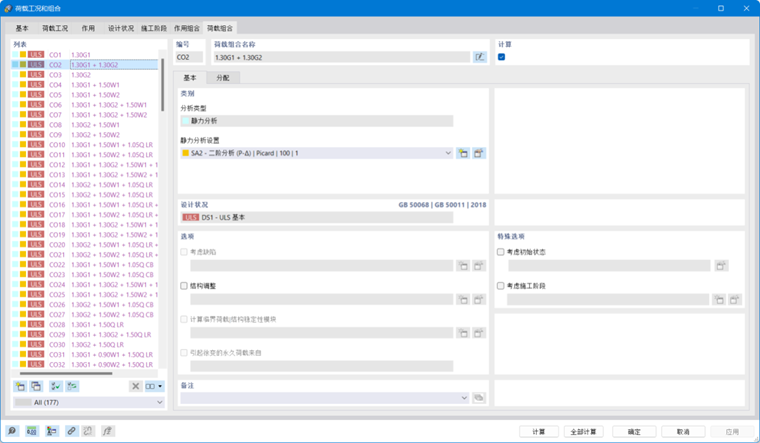

荷载组合 (CO) 根据设计状况的组合准则对荷载工况进行叠加。 程序根据用户所设置的规范、荷载作用类别、荷载组合类型等各项参数,得到最终的荷载组合。 【荷载组合】(CO)才是程序真正用于计算所使用的对象,荷载组合相当于整合了用户设置的荷载工况的一个新的荷载工况。

用户打开该选项卡时,程序根据规范规定的组合规则和用户设置自动生成各种荷载组合。 它们是按设计状况列出的。 如果在“基本”选项卡中停用组合向导(见章节 基本 ), 则必须手动生成荷载组合(参见 )。

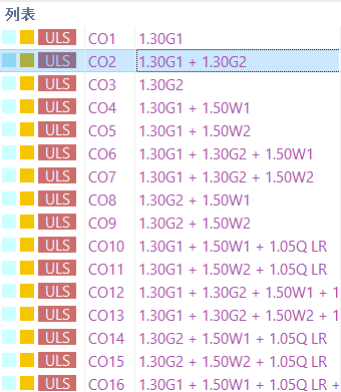

'荷载组合名称'是一个简短的描述。 勾选“计算”来控制程序是否

如果您在|组合名称|按作用类别的组合名称#,荷载组合的名称将会显示为所使用的荷载作用类别、分项系数和组合系数组成。

用户可以通过是否勾选“计算”来控制程序是否计算该荷载组合。

基本

用户可以在【基本】选项卡中管理该荷载组合的各项基本参数。

类别

“分析类型”是根据荷载工况类别预设的(见章节 荷载工况 一章)。 如果用户尚未激活模型基础数据中的任何模块,则会显示'静力分析'。

用户可以在“静力分析设置”下拉菜单中,可以选择不同的静力分析方式。 程序提供以下分析类型:

  • 一阶分析(几何线性)
  • 二阶分析 (P-Δ)
  • 三阶分析(大变形)

分析类型在 静力分析设置一章中有介绍。 使用 新建 按钮可以添加新的分析类型。

设计状况(荷载组合类型)

用户可以在该部分查看荷载组合所属的荷载组合类型。(见 设计状况一章)。

选项

如果用户在【荷载工况】选项卡中为荷载组合中的荷载工况勾选了“考虑缺陷”,用户可以在对话框该部分查看该荷载工况对应的缺陷工况。 默认情况下,未分配的缺陷工况将应用于所有没有缺陷工况被分配的荷载组合中(见章节 缺陷工况 )。

用户可以通过勾选“结构调整”对话框,使程序在计算该荷载组合时对结构刚度或非线性进行调整。 结构调整一章中对这些功能进行了介绍。 在列表中选择结构修改,或使用 新建 按钮创建一个新的修改类型。

特殊选项

用户可通过勾选“考虑初始状态”,在下拉列表中选择另一个荷载组合,作为该荷载组合的初始变形。 用户可以使用该功能考虑预应力的影响。

信息

在使用该功能时,应注意需选择可以考虑初始状态的静力分析设置。

用户可以通过列表右侧的 编辑 按钮,打开【初始状态设置】对话框, 定义施加初始状态的方式。

相关介绍详见 荷载工况

分配

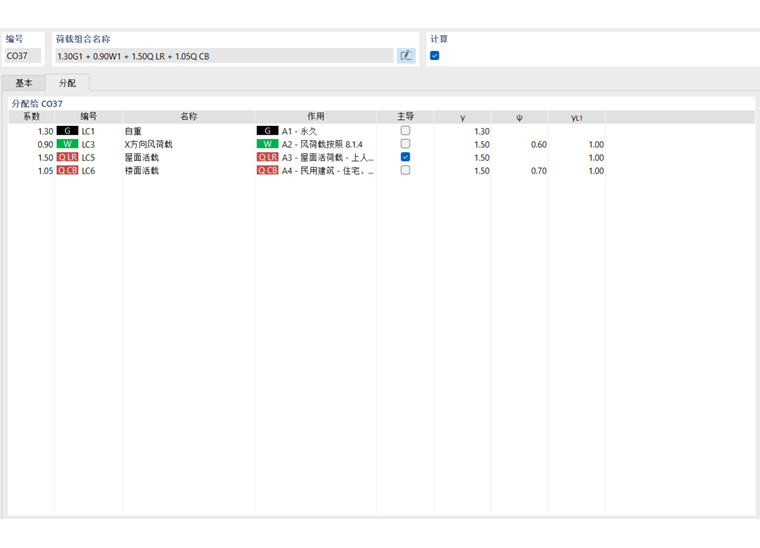

用户可以在【分配】选项卡中,查看该荷载组合对应的荷载工况、荷载作用类别、分项系数和组合系数等各种信息。

分配给荷载组合 CO

CO 指荷载组合. 在该表格中显示了该荷载组合中使用的荷载作用类别、 对于 EN 1990,它们是分项系数 γ、组合系数 ψ、折减系数 ξ,如果有,还包括可靠性系数 KFI 。 “荷载类型”(注意不要与前文中的荷载作用类型或荷载作用类别混淆)

用户可以在“主导”下查看该荷载组合 在组合表达式中它将作为作用 Qk,1考虑。

手动定义荷载组合

用户可以使用【列表】底部的 新建 按钮手动添加荷载组合。 '分配'选项卡会相应地调整。 中的荷载、荷载放大系数。

【现有荷载工况】列出了用户所创建的所有荷载工况, 用户可以通过以下方式将荷载工况添加到自定义的荷载组合中:

  • 双击荷载工况
  • 按住键盘上的Ctrl 选中多个荷载工况。 然后,单击 加 按钮。

用户可以在“分配给CO”的表格第一列修改荷载工况的放大系数。 用户可以在“分配给CO”的表格第一列修改荷载工况的放大系数。输入正确的系数,或从列表中选择。

用户可以在“Syntax 输入”部分输入表达式, 然后使用 应用 按钮来创建组合。
