可见性

可见性提供了显示模型片段或特定组件的可能性。您可以不只通过图形方式设置可见性中包含的模型、荷载或辅助对象，还可以通过“导航器-视图”根据不同标准进行选择。

通过菜单或按钮图形设置可见性

要创建一个模型片段，请首先选择相关对象。您可以使用多种功能来实现这一点，例如通过窗口选择或根据特定标准选择对象（请参见章节Selektionsoptionen）。

在列表按钮“选择”中有不同的选项可用，以便将当前选择用于可见性。

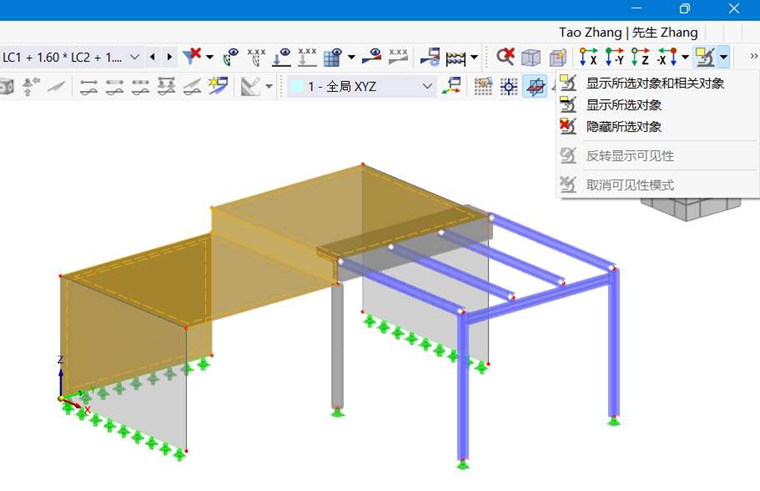

工作窗口中的可见性按钮

菜单“视图”中的可见性项也可以访问相同的功能。其含义为：

• 通过选择和关联对象设置可见性：选择的对象及其定义对象会被显示。例如，如果选择了一条线，则其节点也包含在片段中。
• 通过选择对象设置可见性：仅显示选择的对象。该片段仅显示所选的线而不显示节点。
• 隐藏选择的对象：从显示中移除选择的对象。
• 通过窗口设置可见性：通过拉一个窗口图形地创建可见性。窗口从左到右拉动时，仅包含完全位于窗口区域内的对象。从右到左拉动时，窗口切割到的对象也成为可见性的一部分。
• 显示以前的可见性：重新显示最后一个活动的可见性（“撤销”功能）。
• 显示反向可见性：当您使用可见性时，当前显示会反转。隐藏的对象作为新的可见性出现。
• 取消可见性模式：可见性模式结束，所有对象再次被显示。

隐藏对象的透明度

在一个可见性中，隐藏的对象以降低的强度显示。您可以在“程序选项和设置”对话框的“设置”选项卡中调整透明度级别。该对话框可以通过菜单“选项”或菜单栏中的按钮 访问。

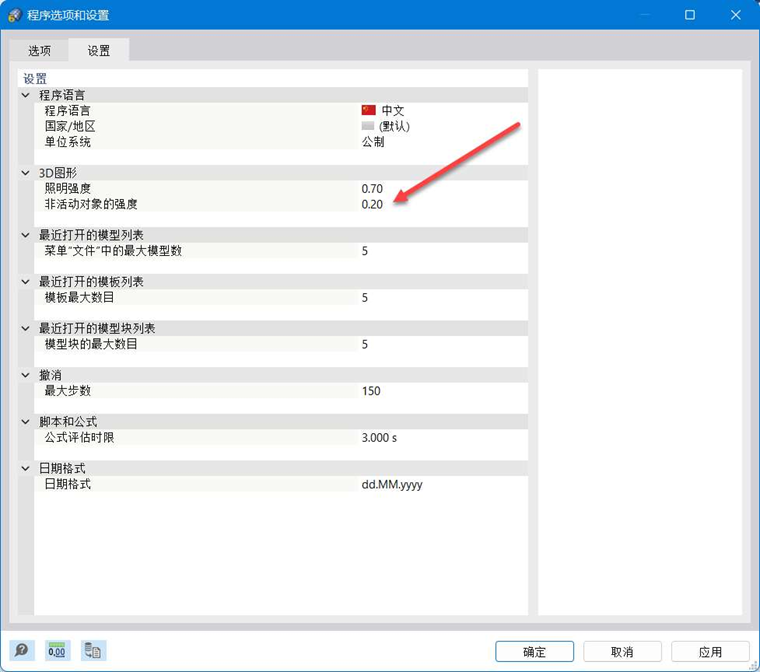

修改隐藏对象的透明度

如果您希望完全隐藏不活动的对象，请在“导航器-显示”中禁用相应的复选框。

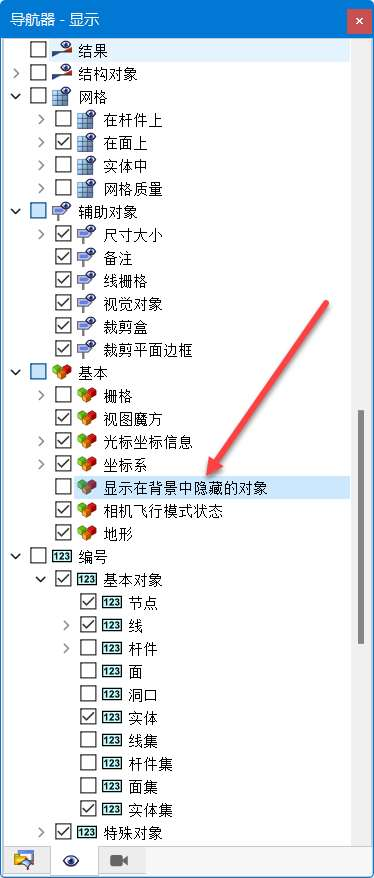

不显示隐藏对象

在导航器中设置可见性

可见性也可以根据必须满足的对象条件来创建。为此，您可以使用程序生成的可见性以及用户定义的对象选择。可见性在导航器-视图中进行管理。

生成的可见性

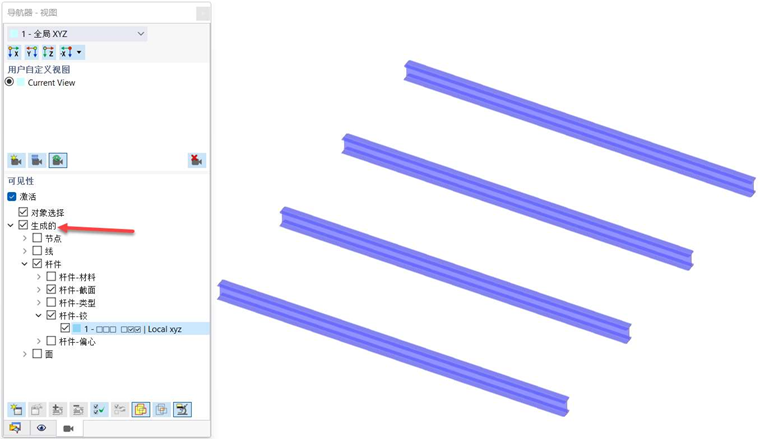

在【导航器-视图】中生成可见性

RFEM会自动根据某些条件为如线、杆和面等模型对象创建可见性。它们可以快速提供模型概览。您可以通过列表过滤对象，从而在输入时获得控制。可见性在评估结果时也非常有用。

除了默认的多重选择条件，还可以形成交集。可以通过列表末端的按钮 和 来控制（参见 表格 下面）。

从对象选择中选择的可见性

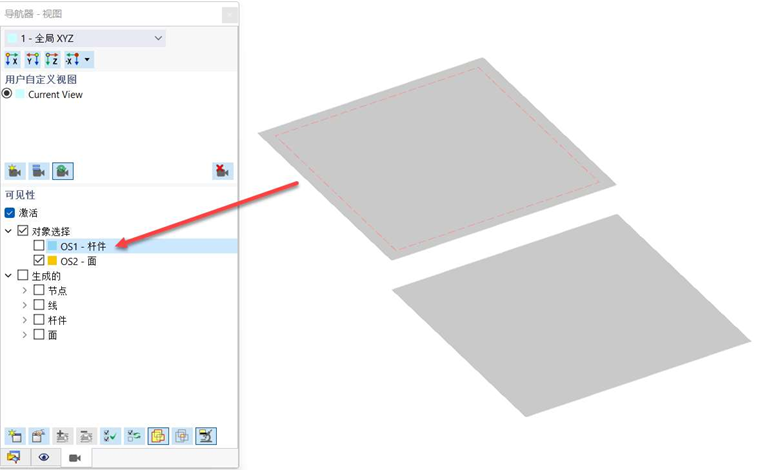

“视图导航器”中的用户自定义对象选择

列表中提供了所有创建的对象选择'OS'供选择（请参阅章节Objektselektionen）。您可以根据符合特定条件的模型对象、不完美、荷载和辅助对象进行显示和隐藏。

视图列表下的按钮具有以下功能：

	打开对话框 新对象选择 以定义一个新的OS
	打开“编辑对象选择”对话框以手动调整选择的OS
	将工作窗口中选择的对象添加到需在对话框中指定的对象选择中
	从需在对话框中指定的对象选择中移除工作窗口中选择的对象
	将工作窗口中选择的对象重新定义为需在对话框中指定的对象选择
	激活列表中的所有对象选择
	反转对象选择的选择
	应用选择的可见性标准的总和
	应用选择的可见性标准的交集
	控制是否显示与对象相关的对象
	带有可见性控制选项的列表按钮
