对象选择

对象选择 (OS) 是满足特定标准的对象的分组。这样您可以同时选择和编辑多个对象。

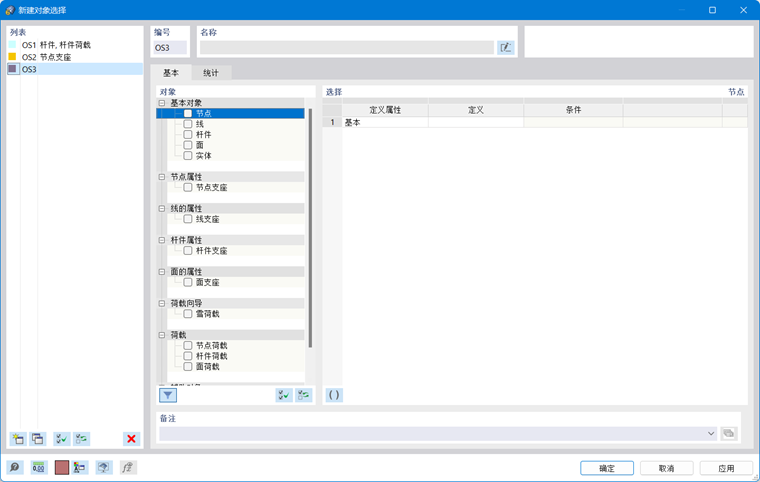

'新建对象选择'对话框

基础

在基础选项卡中，您可以设置适用于对象选择的标准。

对象

选择要在对象选择中保存的对象类别。根据模型，可以使用以下类别：

• 基础对象
• 基础对象类型
• 不完美
• 负载助手
• 荷载
• 辅助对象

使用按钮 可以显示或隐藏未使用的对象类别。

选择

在“定义类型”列中设置对象的类型。对于结构对象，列表提供了基础对象和基础对象类型以及对象负载类型的选项（参见图片 基础对象和基础对象类型 ）。

选择定义属性

根据定义类型，您可以在“定义”列中设置对象参数。图片 新对象选择 显示了杆的基本属性选择。

在“条件”列中设置条件：

• 等于：对象满足下一列定义的条件。
• 不等于：下一列定义的条件不适用。

在倒数第二列的列表中选择要用于条件的样本对象的属性。如果输入字段已启用，您还可以通过按钮 图形确定对象。

在最后一列中，您可以设置通过在新行中添加一个额外条件来扩展对象选择的条件：

• 和：必须满足每一个逐行定义的条件。
• 或：只要满足其中一个条件，对象就包含在对象选择中。

统计

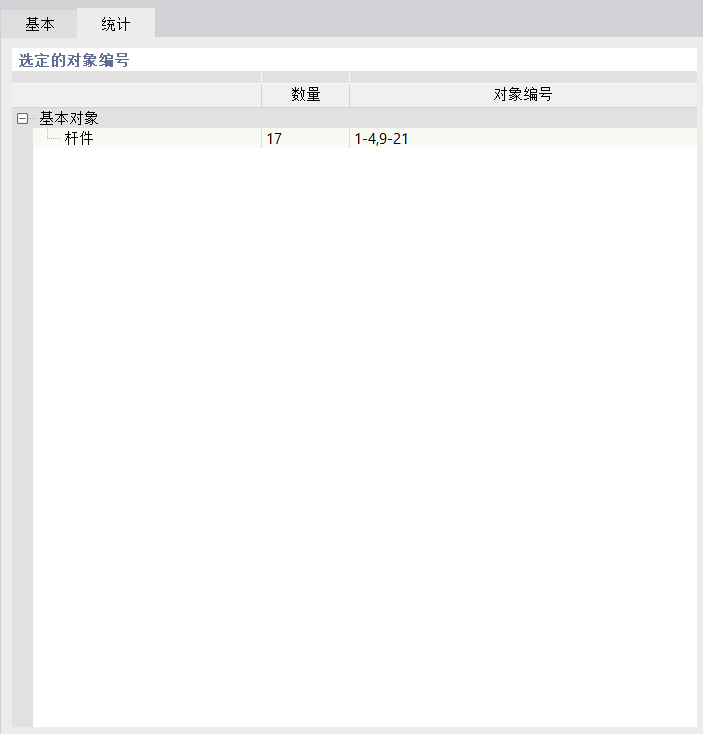

统计选项卡列出当前对象选择中包含的所有对象。

统计选项卡

使用对象选择

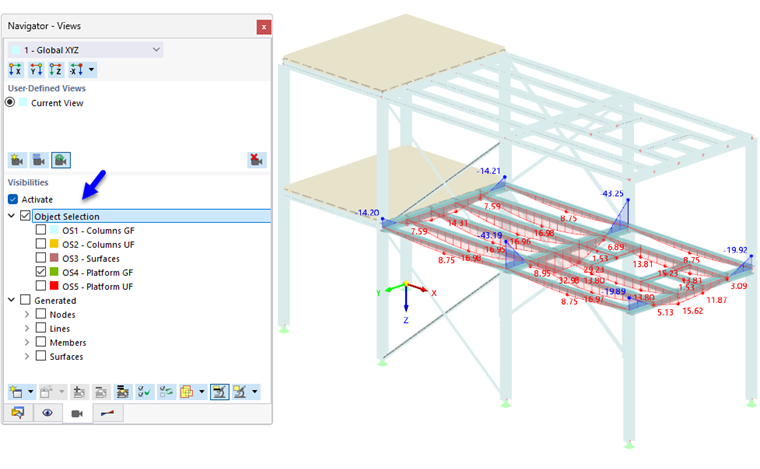

使用对象选择，您可以将选定对象仅在工作窗口中以 可视性 进行显示。其他对象将被半透明地显示或完全隐藏。对象选择因此也简化了根据特定条件选择对象的任务以进行编辑或评估结果。

用于显示的对象选择

在某些对话框中，对象选择也可作为选项，用于确定特定对象（参见 禁用杆和节点支座 的结构修改对话框中的图片）。
