面支座是指由一个面的所有二维单元组成的支座。 用户可以创建【面支座】为一个面的自由度进行约束。
基础
【基本】选项卡中可以管理支座的各项基本参数。
支座条件
面支座可以约束“平移”和“剪切”自由度。 勾选相应的自由度后，该方向上的自由度被完全约束。 用户取消勾选该自由度后，可以将弹簧常数设置为零来完全释放支座对该自由度的约束，也可输入不同的数值来模拟半刚性约束。
如果没有支座或剪切约束，请取消选择相应的复选框。 然后，将平移或剪切弹簧的常数设置为零。 您可以随时调整'弹簧常数'，以便对面的弹性支座进行建模。 输入弹簧刚度的设计值。
平移弹簧参数Cu,x和Cu,y描述的是地基对面在x 和y 方向上位移的抵抗力。 对于楼板，您可以使用它们来定义水平方向的（与荷载无关的）承载力。
模型中支座的朝向为面的局部坐标轴 z 轴正方向。 如果模型中显示错误，用户可以在模型中对面右键单击，在右键快捷菜单中选择【反转局部坐标系】来反转局部坐标轴以使支座正确显示。 该功能在模型类型为 “3D” 时才可使用， 使用该功能时应注意局部坐标轴的改变对非线性的方向性的影响。
对于 'uz ' 方向，可以指定非线性（见图新建面支座 )。 '如果 σ z 为负/正的接触应力，则失效准则 σz '，则支座可以只承受正的应力还是负的应力。您可以在中定义其他非线性参数。nz -egativeNonlinearitySettingsTab - 如果接触应力 σz ]] 为负或正，则失效。
应用破坏准则时检查局部 z 轴的方向。 用户可以在模型中对面右键单击，在右键快捷菜单中选择【打开/关闭面的局部坐标系】来显示面的局部坐标轴。
'剪切' 的支座条件 vxz和 vyz控制如何考虑支座在面 x 轴和 y 轴方向上的抗剪承载力。 在大多数情况下，Pasternak 常数 Cv位于 0.1 ⋅ Cu,z （小抗剪承载力）和 0.5 ⋅ Cu,z （中等抗剪承载力）之间。 通常情况下： Cv,xz = Cv,yz 。
对于uz中的非滚子支座，刚度矩阵中相应的剪切单元被自动激活。
下表根据 Kolar [1] 使用半刚性面支座模拟黏性土时，用户可以根据土的稠度状态和压缩性来确定各项弹簧常数：
| 土壤稠度 | Cu,z [kN/m3 ] | Ceqv [kN] | Ceqv [kN] | Ceqv [kN] |
|---|---|---|---|---|
| 最小 | 中等 | 高 | ||
| 很软 | 1,000 | 0 | 500 | 1,000 |
| 中密 | 10 000 | 0 | 5,000 | 10 000 |
| 致密 | 100 000 | 0 | 50,000 | 100 000 |
uz - 如果接触应力 σz为负或正，则失效

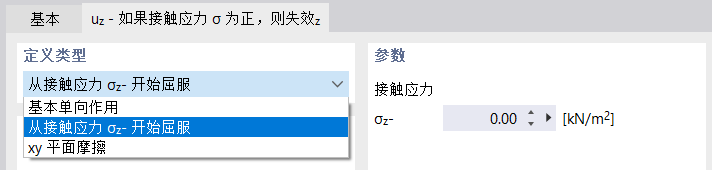

用户可以在该对话框选项卡中查看面支座的非线性 uz破坏（见图{%！
在定义类型下，程序提供了以下选项供用户选择：
- 基本单向作用： 接触应力为负/正时，支座失效退出工作，完全释放对 uz 的约束；
- 从接触应力 σz 开始屈服： 接触应力为负/正时，支座失效退出工作，完全释放对 uz 的约束； 接触应力超过规定值后，应力不再随应变增加
- xy 平面摩擦： 接触应力为负/正时，支座失效退出工作，完全释放对 uz 的约束； 支座未退出工作时，支座提供的反力与零两个方向上的力相关： 他们取决于现有的接触力。 适用以下关系： τ = μz ⋅ σ
