开始计算

您有多种启动计算的方式。

计算当前负载

如果您只想计算当前荷载工况或当前组合的结果,请在菜单中选择计算功能中的计算当前负载。或者,您可以使用“显示结果”按钮。

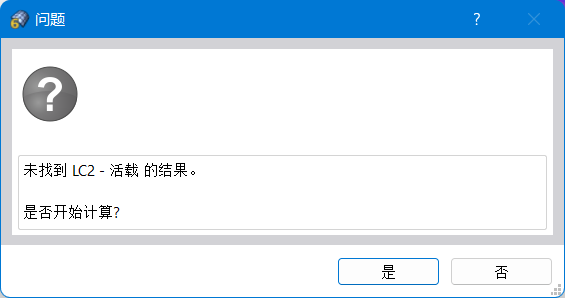

将出现一个询问您是否要计算结果的问题。

全部计算

如果您想计算所有荷载工况、组合和设计情况,请在菜单中选择计算功能中的全部计算。您也可以使用相应的按钮。

RFEM计算所有存在输入数据的荷载工况、荷载组合、结果组合和设计情况。计算是并行进行的,使用多个计算核心(见Berechnungsfortschritt图)。

信息

请谨慎使用“全部计算”功能:某些荷载工况不能孤立出现。例如,风荷载仅在与自重一起作用时生效。在计算这些荷载工况时,可能会在具有拉杆或无支撑的模型中出现不稳定性。

通过计算排除的荷载工况(详见 荷载工况 )在“全部计算”功能中不会被计算。

计算特定的荷载工况或组合

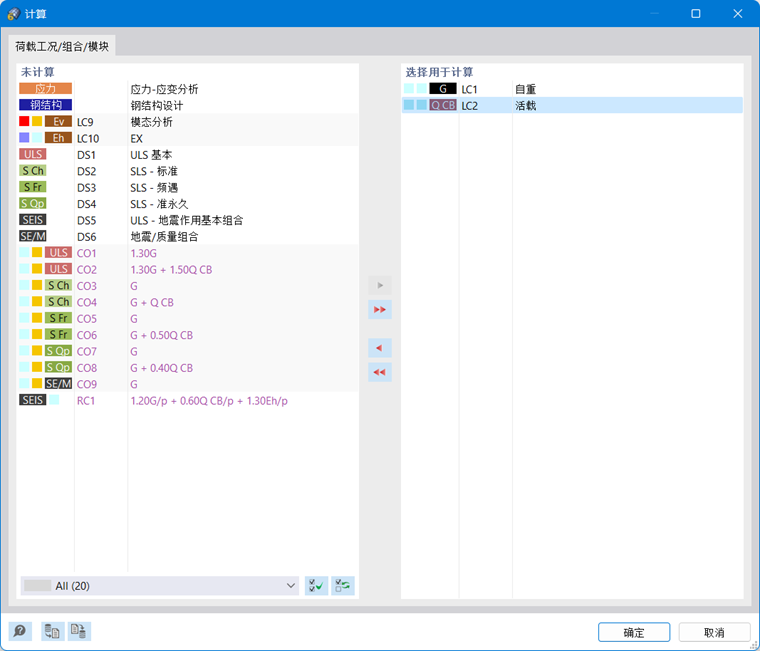

如果您只想研究特定的荷载工况或荷载组合,请在菜单中选择计算功能中的要计算。会出现“要计算”对话框。

在“未计算”列中列出了您创建的所有荷载工况、设计情况和组合。要将条目转移到“选定计算”列表中,您可以使用以下方式:

  • 双击条目。
  • 选择荷载工况或组合。在按住Ctrl键的情况下,您可以选择多个条目。然后点击按钮 加

点击“确定”开始计算选定的荷载工况和组合。

云计算

如果启用了云计算选项,菜单“计算”中将提供其他条目(见 云计算的“计算”菜单 )。这允许您在一个强大的外部服务器上执行计算。此选项特别适合包含许多荷载组合的复杂模型。

信息

使用云计算的条件在技术文章云计算中描述。您还可以找到详细的指南。

计算流程

计算流程显示在“计算进度”窗口中。在那里,您可以查看经过的阶段,还可以在“收敛过程”图中查看最大位移的趋势。

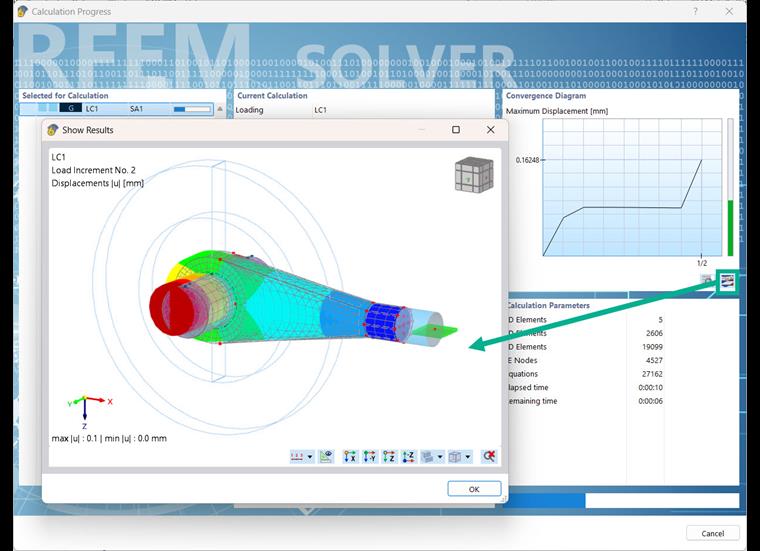

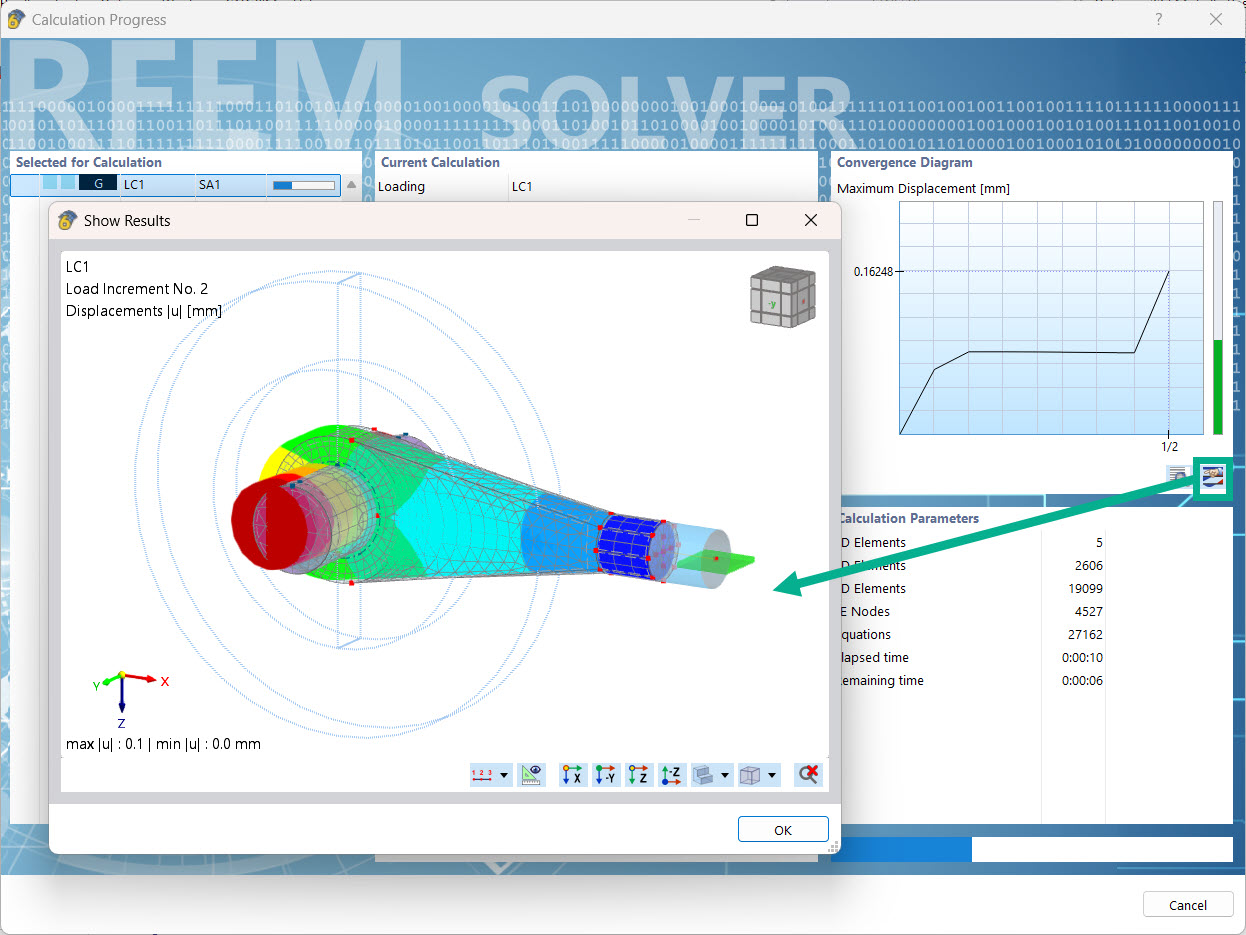

图表下方的按钮 验算细节 打开一个放大的收敛图窗口。通过按钮 计算过程中变形 ,您可以在一个窗口中逐步观看模型的变形。
