自由多边形荷载

自由多边形荷载是在面上任意定义的多边形区域施加荷载，它可以是均匀或线性可变荷载。

“新建自由多边形荷载”对话框

用户可以在荷载工况下拉菜单中选择在哪种荷载工况下创建自由圆形荷载。

用户可以在“分配给面编号”下拉菜单中选择自由圆形荷载都作用在哪些面上。 在列表中有如下选项（见图新建自由多边形):

• “空”： 荷载不作用在任何面上。
• 全部： 过自由多边形荷载的区域做投影，自由多边形荷载作用在模型中所有与投影面相交的面上。
• “编号”： 荷载只作用在指定编号的面上。

类别

在'荷载分布'列表中提供了以下选项：

• 均匀： 面荷载作用的大小恒定。
• 线性： 荷载的大小线性可变。
• X/Y/Z 方向线性： 荷载在全局轴的方向上是线性可变的。

荷载分布方案如上图所示。

如果多边形面荷载不是参照全局'坐标系' XYZ，用户可以选择一个用户自定义的坐标系或创建一个新的坐标系。

在'荷载投影'列表中，选择荷载要投影到的全局平面（XY、YZ 或 XZ）。 RFEM 从 荷载位置 点开始“设计”一些垂直于该投影平面的直线。 这些直线与面的交点就是多边形荷载的定义点。

用户可以在该下拉菜单中选择自由圆形荷载的荷载方向。 根据坐标系的不同，可以选择面的局部坐标系 x, y, z ，全局坐标系 X, Y, Z 或者用户自定义的坐标系 U, V, W。

选择荷载方向

荷载位置

可以将荷载的角点坐标输入到表格中，或者使用 按钮从 Excel 电子表格中导入。 或者可以使用 按钮以图形方式定义多边形。

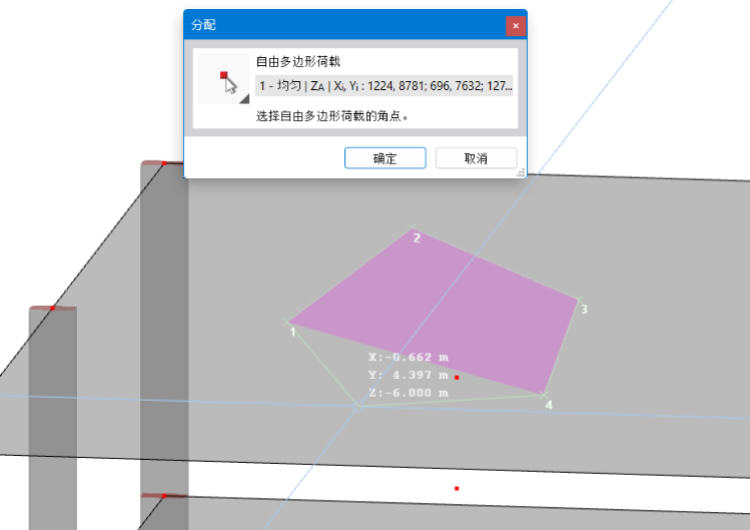

以图形方式定义自由多边形荷载的角点

选择最后一个角点后，用户可以点击【确定】关闭【分配】对话框。 该多边形将会显示在模型中。

参数

用户可以在对话框该部分定义自由圆形荷载的大小。

对于线性可变荷载，输入两个荷载值；对于在 X/Y/Z 方向上线性可变的荷载，使用多边形荷载的相应点编号输入三个荷载值。 可以使用 按钮以图形方式定义点。

荷载作用区域

如上所述，荷载从荷载位置开始作用在垂直于投影平面的裁剪面上。 如果在对话框的 部分中选择了'全部' 选项，则可以通过几何准则来限制荷载的影响。

默认情况下，荷载在 -∞ 到 +∞ 的范围内无限作用。 也可以使用'自'和'至'输入栏来减少对特定区域的荷载影响。
