结构

每个模型都是通过结构对象定义的。这些对象在结构体系中发挥某种功能。例如，线支座或面属于 结构 类型的对象，而尺寸线或剖面则不是。结构对象的几何和刚度相关属性会纳入模型的结构分析中。例如，杆件的长度、材料、杆件类型和截面会影响刚度，进而影响体系中的内力分布。

基本对象及基本对象的类型

结构数据在导航器和表格中按如下方式组织：基本对象 类别管理基本的结构对象，例如节点或线。类型 类别描述基本对象的特定属性，例如节点或线的支座。

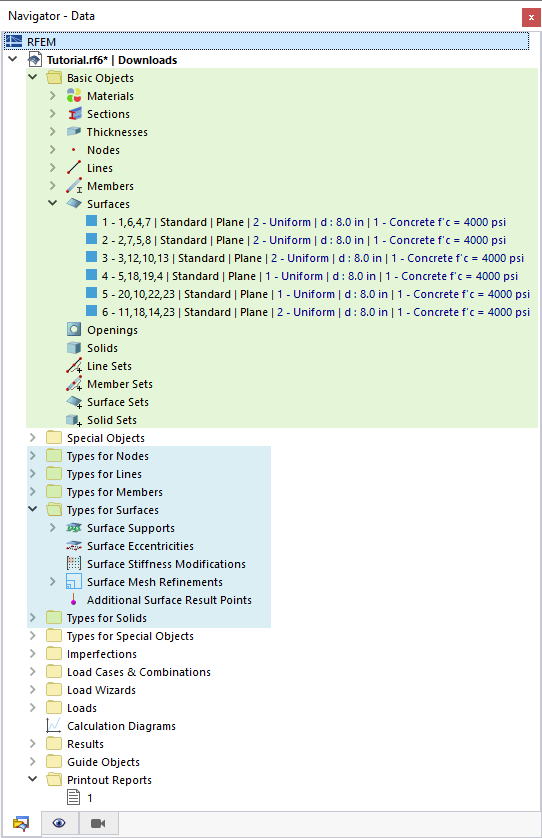

导航器中的基本对象（绿色）和基本对象类型（蓝色）

在表格中，基本对象和相关类型在 结构 类别中进行管理。

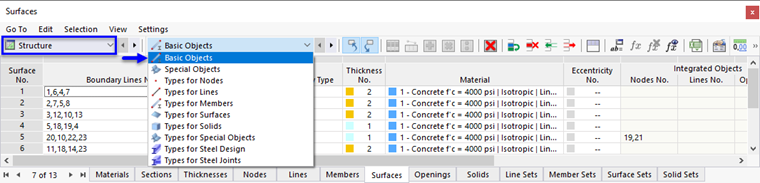

表格中的基本对象和基本对象类型

在输入对话框中，基本对象与类型以交互方式相互关联。这样，可以在不离开对话框的情况下重新定义类型，或者将属性作为类型以图形方式分配给基本对象（参见图片 编辑线支座 ）。

示例

一个节点代表一个基本对象。需要为该节点设置一个支座和一个网格细化。在 '基本' 选项卡中启用这些附加属性。这会使对话框中出现两个新的选项卡。在那里，您可以从列表中选择 '节点支座类型' 和 '网格细化类型'，或者重新定义，以便将它们分配给该节点。

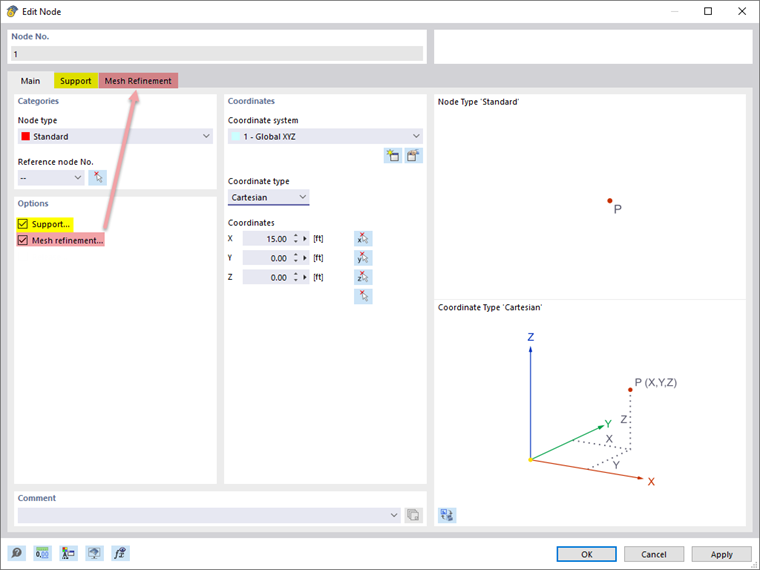

为节点（基本对象）提供支座和网格细化（节点类型）

1. banner.tip@您还可以通过导航器的快捷菜单以图形方式分配类型。
2. /

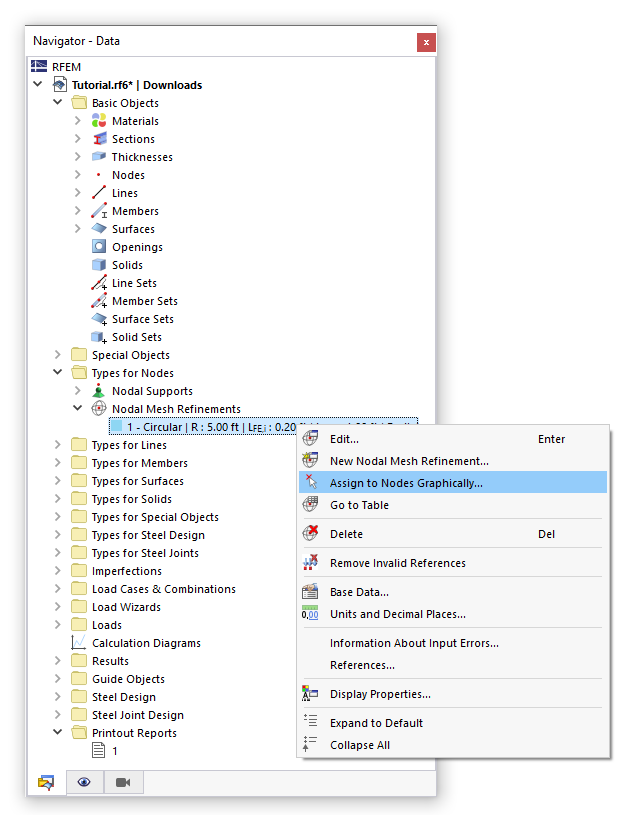

使用导航器的上下文菜单以图形方式分配类型

备注

在对话框和表格中，您可以在输入框或 备注 列中输入注释，对对象进行更详细的描述。当鼠标短暂停留在对象上时，该备注也会显示在快速信息中。

1. banner.tip@您还可以使用 标签 形式的备注（例如 #柱 或 #节点_轴线-1），然后将其用于其他对象（如荷载）。如果要为一个对象分配多个标签，请用空格分隔各个标签。
2. /

分配荷载时使用注释标签
