设计条带向导

设计带助手 助于生成基于建筑网格的面的设计带。

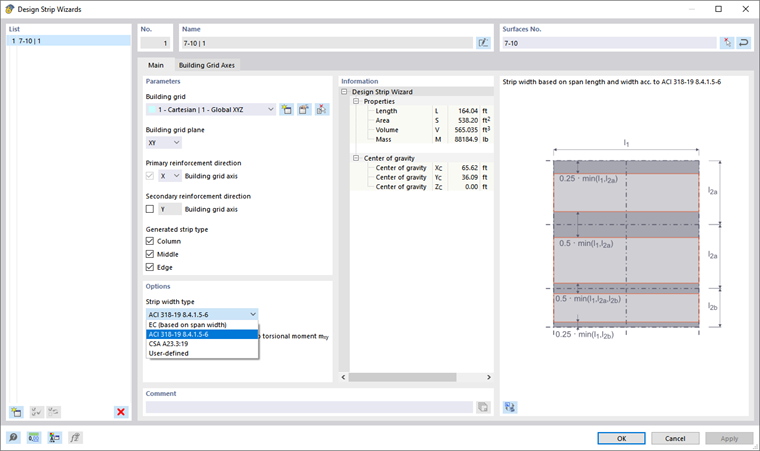

“设计条带向导”对话框

基本

在基本选项卡中，您可以设置生成设计带的边界条件。

参数

助手为建筑网格的面生成设计带。在列表中选择合适的建筑网格，或通过按钮 定义新的建筑网格。使用按钮 可以编辑选定的建筑网格，用按钮 在工作窗口中以图形方式选择网格。

设置与设计带相关的“建筑网格平面”。设计带只能在一个平面内生成。此平面指的是之前选定的建筑网格。

指定“主要配筋方向”。列表中的选择与建筑网格的预设平面一致。例如，如果设置了X方向，助手将沿X轴（建筑网格的定义）生成设计带。生成的设计带会附加名称“主要”。如果还需要在“次要配筋方向”生成设计带，请勾选复选框。轴线会自动设置。这些设计带会被命名为“次要”。

使用'生成的带类型'复选框，您可以控制是否在面边界线沿线生成边带，以及支柱行和字段中点的带（参见章节设计带）。

选项

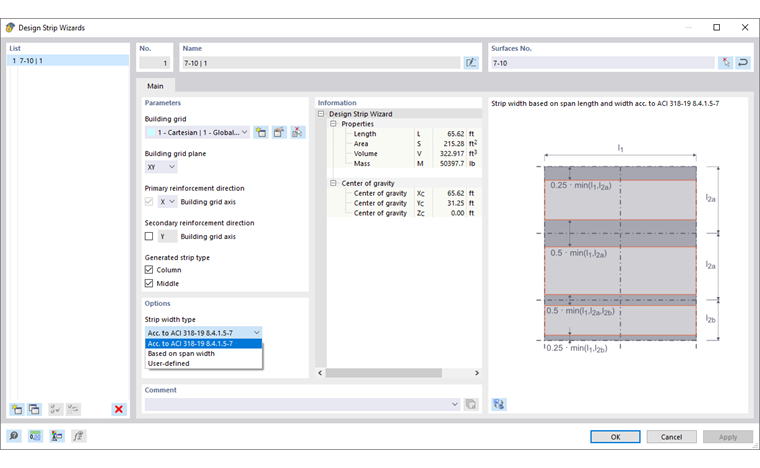

在此部分中，要设置在生成设计带时使用的“带宽类型”。列表提供以下选择（参见图像寻呼“设计带助手”）：

• EC（基于字段宽度）– 边带为0.25 ℓ，支柱带为0.5 ℓ，场中间带位于边带和支柱带之间
• ACI 318-19 8.4.1.5-6 – ACI 318-19 的建议[1]
• CSA A23.3:19 – CSA A23 的建议[2]
• 用户定义 – 手动规定带宽

选项“通过Torsionsmoment m_xy调整内矩M_y”可以使扭矩按Wood-Armer方法分配到正交方向用于设计。

信息

在此部分中，除了设计带的几何特性外，还会显示由材料特性得出的体积、质量和重心的信息。

建筑网格轴

在建筑网格轴选项卡中，指明了为建筑网格定义的轴。

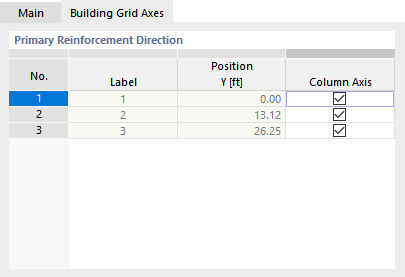

“建筑网格轴”选项卡

如果不想为某一列排生成设计带，请在'支柱轴'列中取消选中相应的复选框。

模型文件

155x

57x

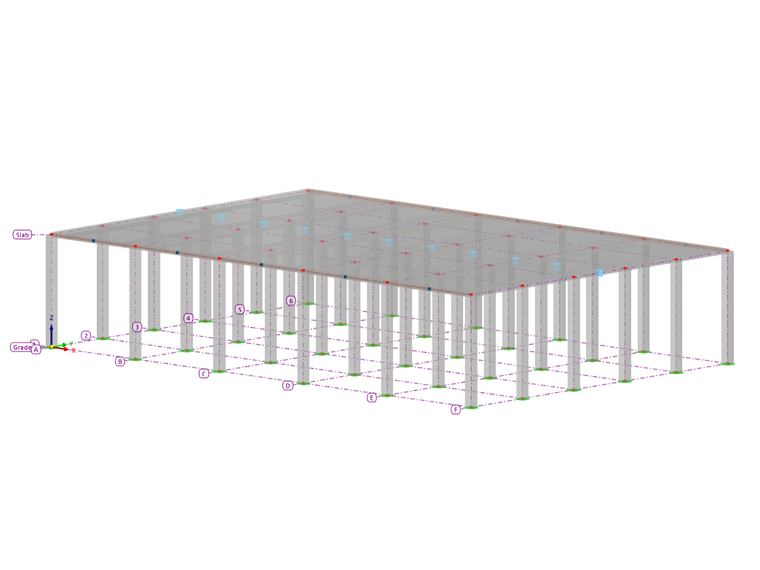

混凝土板的 ACI 设计条带
