自由线荷载

自由线荷载是在面上的一条线上施加力或弯矩。 该线不会作为有限元网格的边界。

“荷载工况” - 用户可以在“荷载工况”下拉菜单中选择在哪种荷载工况下创建自由线荷载。

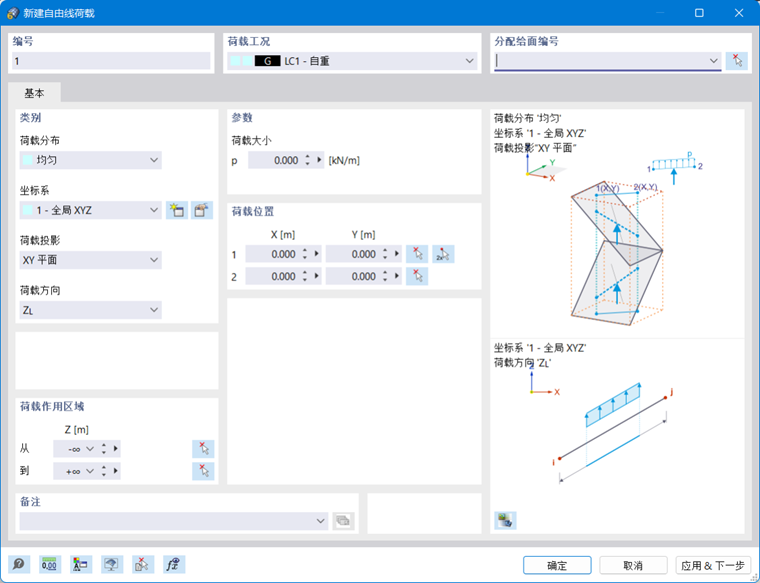

在对话框右上角的“分配给面编号”下拉菜单中，用户可以控制自由线荷载以何种方式施加在结构上。 在列表中有以下可供选择（见图新建自由线荷载):

• “空”： 自由线荷载不作用在任何面上。
• “全部”： 通过自由线荷载的线做投影穿过模型，作用在所有与投影面相交的面上。
• “编号”： 自由集中荷载仅作用在指定编号的面上。

类别

“荷载分布” - 用户可以在该下拉菜单中选择自由线荷载的分布类型：

• 均匀： 自由线荷载的荷载大小恒定。
• 线性： 自由线荷载的荷载大小在线上线性变化。

“坐标系” - 用户可以在该下拉菜单中选择定义自由线荷载的参照坐标系。

“荷载投影” - 用户可以在该处选择通过自由线荷载的线向哪个方向做投影穿过模型。 RFEM 从 荷载位置 点开始“设计”两条垂直于该投影平面的直线。 线荷载的始端和末端即为该直线与面的交点。 通过这种方式，用户可以快速地将相同的荷载施加到多个面上。

“荷载方向” - 用户可以在该下拉菜单中选择自由线荷载的荷载方向。 根据坐标系的不同，可以选择面的局部坐标系 x, y, z ，全局坐标系 X, Y, Z 或者用户自定义的坐标系 U, V, W。

参数

用户可以在对话框该处定义自由线荷载的大小。 对于线性可变荷载，须输入两个荷载值。

荷载位置

用户可以在对话框该处定义自由线荷载所在的线。 也可以使用 按钮以图形方式定义点。 荷载的参照点也可以在面的外侧。

荷载作用区域

如上所述，荷载从荷载位置开始作用在垂直于投影平面的裁剪面上。 如果在对话框的分配到面 中选择了'全部' 选项，则可以通过几何准则来限制荷载的影响。

默认情况下，荷载在 -∞ 到 +∞ 的范围内无限作用。 用户可以使用'从'和'到'输入栏来减少对特定区域的荷载影响。
