菜单工具→线修改或杆件修改菜单中的创建平行线和创建平行杆件提供了各种用于平行复制所选线或杆件的选项。 也可以使用 CAD 工具栏中的
或
按钮（见图
建模工具
）。

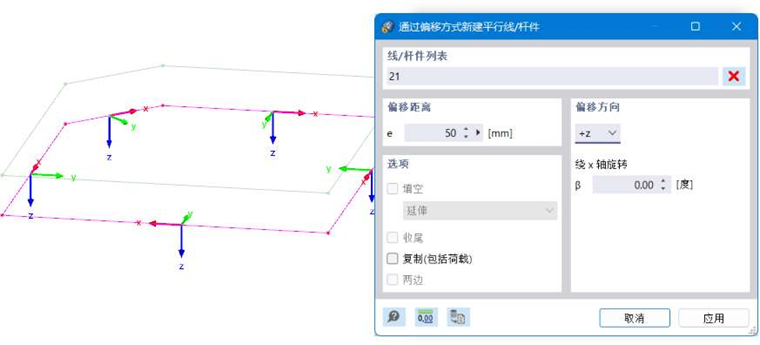

下图显示了一条多段线，其副本向上移动了 50 cm。
03
定义带偏移的平行线
偏移距离
输入您想复制线或杆件的距离。
偏移方向
在列表中选择要创建复制的方向的局部轴。 往轴的正方向或负方向偏移都是可以的。 线或杆件的局部坐标系显示出来便于定位。
如果复制的线或杆件不在原始对象的 xz 或 yz 平面内，请指定'绕 x' 旋转。 正的角度 β 使复制件绕正的线或杆件轴 x 顺时针旋转。
选项
该部分中的功能是为我们的工程师准备的。 这样可以将复制副本与原始线或杆件连接。 您可以选择'复制(包括荷载)'，然后在所有荷载工况中分配给线或杆件。
