作用

中国可靠度规范、欧标EN 1990 和 美标ASCE 7 等标准规定了在各种设计情况下组合独立作用的规则。 可靠度规范5.2 中这样描述结构上的各种作用:“结构上的各种作用,当在时间上和空间上可认为是相互独立时,则每一种作用可分别作为单个作用;当某些作用密切相关且有可能同时以最大值出现时,也可将这些作用一起作为单个作用。”

“同时施加在结构上的各单个作用对结构的共同影响,应通过作用组合来考虑;对不可能同时出现的各种作用,不应考虑其组合。” 用户可以为荷载工况定义的作用类别(见章节 荷载工况 ) 是对荷载工况进行分类的基础。

基本

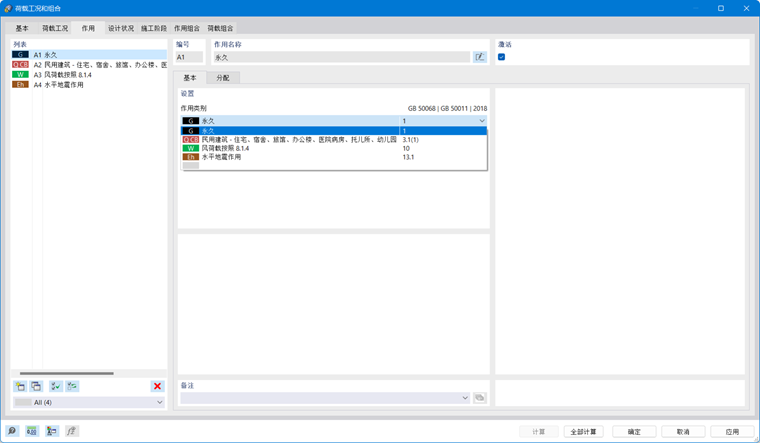

【基本】选项卡管理着荷载作用的类别和作用类型。 '列表'显示了在创建荷载工况时使用的所有作用类别。

设置

“作用类别”根据用户在荷载工况中的选择被程序预设好。 它对应于相应的荷载工况的类别。 在 分配 选项卡中,用户可以查看该荷载作用类别都被分配给哪些荷载工况。

'作用类型'控制该荷载作用类别的荷载工况在进行荷载作用组合时如何考虑。 在该列表中共有三个选项可供选择(见图 作用):

  • 同时: 所有荷载工况可以根据需要任意进行组合, 它们可以以一种组合形式同时出现。
  • 选替: 在组合中只能同时出现该作用中的一个荷载工况。 例如在风从不同方向吹来时,情况就是如此。
  • 不同: 在作用中荷载工况之间可以有不同的组合关系。 在'分配'选项卡中,会出现另一列,在这里您可以将每个荷载工况分配到一个组中。 这样您可以控制哪些荷载工况同时作用或交替作用。

提示

在网络课堂中的示例在#/zh/support-and-learning/learning/webinars/002966]]中对这三种作用进行了介绍。

分配

每个作用都分配有特定的荷载工况。 该分类基于对单个荷载工况定义的作用类别(见章节 荷载工况 一章)。

如果要从一个作用中删除一个荷载工况,请双击该条目。

信息

未分配给任何作用的荷载工况在生成组合时不会被考虑。
