杆件支座

用户可以通过【杆件支座】为杆件上的一维杆单元创建边界条件。 【杆件支座】可以对杆件上的有限元单元的平动自由度和转动自由度进行限制。 用户可使用该功能来模拟弹性地基梁。

'新建杆件支座'对话框

基本

【基本】选项卡中可以管理支座的各项基本参数。

支座条件

杆件支座可以约束“平移”、“剪切”和“旋转”三种自由度。 如果想要定义约束，则需要勾选相应的复选框。 勾选意味着限制自由度，节点不可能在相应的方向上进行移动或转动。

未勾选的自由度将会被杆件支座完全约束。 其相应的“弹簧常数”将会自动设为零。 用户可以输入"弹簧常数" 来模拟半刚性约束。 输入弹簧刚度的设计值。

平移

在确定基础梁的'弹簧常数'时必须考虑截面宽度，以便根据基础模量获得与杆件相关的位移弹簧 [N/m² ]。 软件中定义的弹簧常数的单位为 [N/m] ，在软件中输入的时候应将该手算的值乘以实际的截面宽度。 将此值乘以实际截面宽度，并将结果作为弹簧常数 C_{u, z}输入（在杆件水平放置的条形基础上，局部 z 轴通常朝下）。

当杆件为水平或倾斜时，支座符号始终显示在杆件下方（重力方向一侧）。 Bei einem vertikalen Stab ist die Ausrichtung der Stabachse z maßgebend. Ein Ausfall hingegen wirkt unabhängig von der grafischen Darstellung: Hier entscheidet das Spannungskriterium, welches auf die Orientierung der lokalen z-Achse bezogen ist.

可以为u_z方向指定'非线性'（见图 image022629 新建杆件支座 ）。 如果 z 方向接触应力为负或正'，则失效准则 ' 控制着支座可以承受的力。

应用破坏准则时检查局部 z 轴的方向。 用户可以在工作区中右键单击杆件，在右键快捷菜单中选择【打开/关闭杆件的局部坐标系】以显示杆件的局部轴。

如果 z 轴方向的支座失效，那么其他方向的支座也不起作用。

剪切

模拟弹性地基梁时，用户可以在“剪切”部分输入弹簧常数来模拟土的抗剪刚度。 由于受拉刚度 E ⋅ A，剪切刚度 s_x 描述了轴向刚度。 土的剪切弹簧常数 s_y 和 s_z 可根据土的弹性模量、泊松比和剪切模量 C_u,z 之间的关系式进行推导。

转动

可以在对话框该部分定义杆件支座对杆件绕杆身转动的约束情况。

选项

用户可以在对话框该部分勾选“支座尺寸”，在【支座尺寸】对话框中定义杆件支座的几何尺寸。 在编辑器 支座尺寸 中您可以定义杆件支座的几何形状。

支座尺寸

程序根据用户输入的支座尺寸确定支座应力的分布情况。

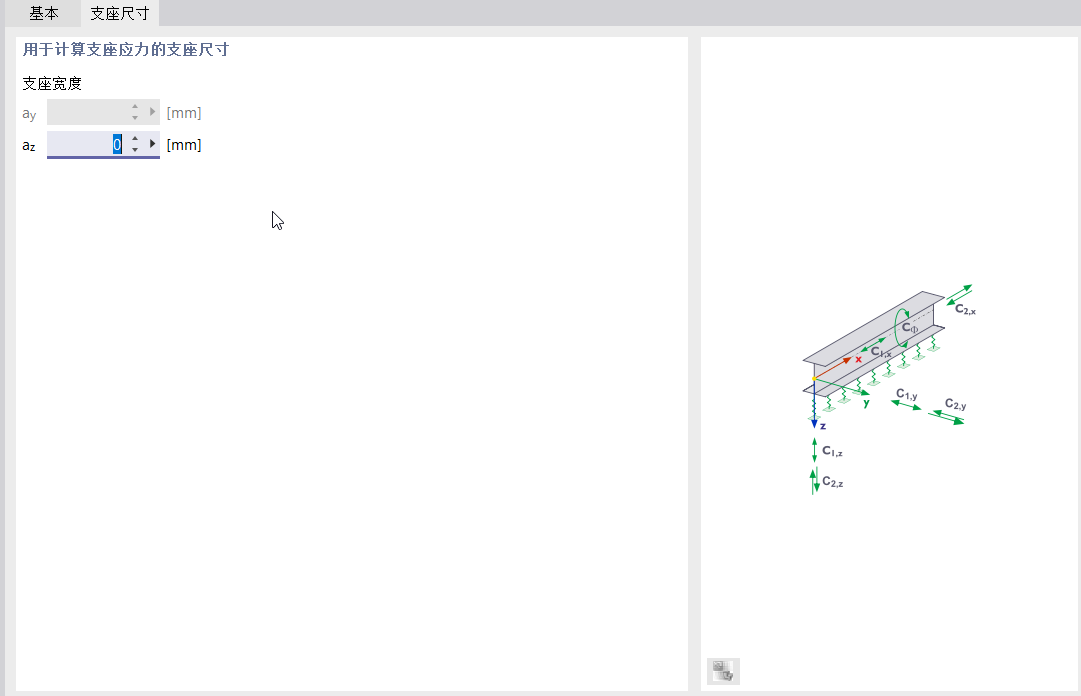

定义支座尺寸
