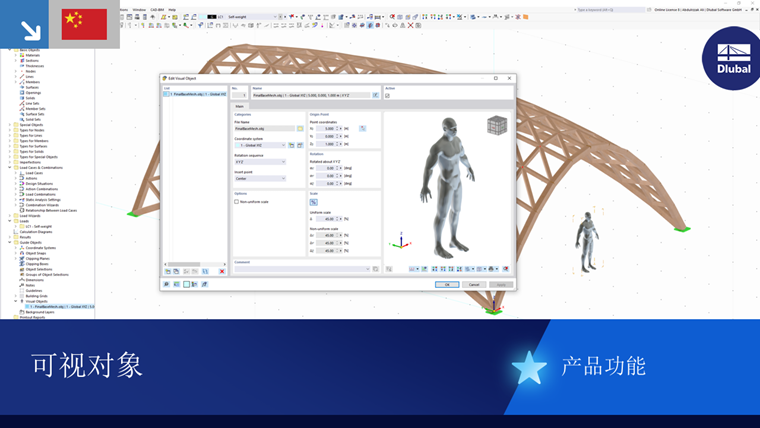

可视对象可以是人、车辆、树木等, 例如在建模软件SU中,建模时初始界面会有一个人物模型,便于建筑师把握建筑与人的比例关系。 在RFEM中,用户可以使用【可视对象】来实现这样的功能,【可视对象】是用来辅助说明模型中尺寸与现实的比例关系的对象。
01

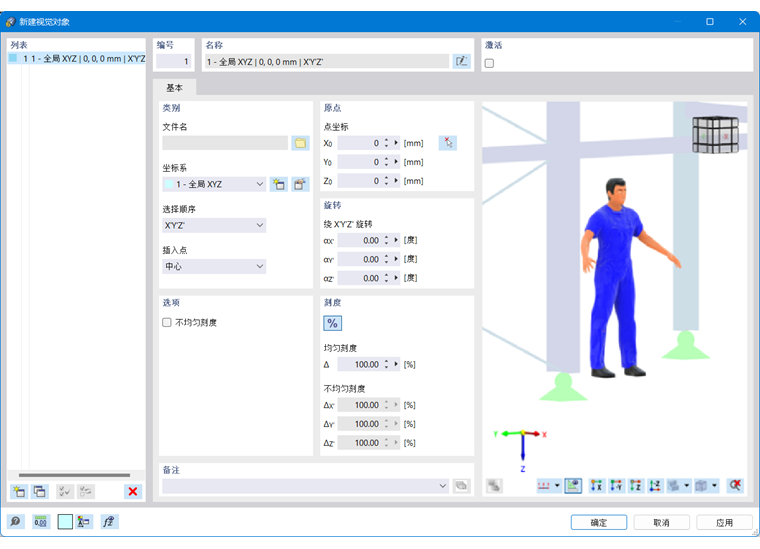

'新建可视对象'对话框
类别
“文件名”: 用户可以使用 按钮选择所需要的dxf文件。
“坐标系”: 用户可以在该下拉菜单中选择或新建创建背景层所参照的坐标系。
“选择顺序”:用户可以在该处选择对轴进行旋转时的旋转顺序
“插入点”:用户可以选择以可视对象的哪个点为插入点,放置到模型中 用户可以在下拉菜单中选择使用dxf的哪个点作为插入点:
04
选择可视对象的插入点
原点
用户可以在该处定义可视对象在模型中的原点。用户可以输入原点的坐标来指定原点,也可使用 按钮以图形交互方式指定原点。 可视对象的插入点将被放置到该位置上。
选项
“不均匀缩放”: 对话框中会出现相应的输入框,用户可以在该处输入不等比缩放的比例。
缩放
用户可以在对话框该部分设置可视对象的缩放比例。 程序默认将dxf文件等比缩放。 勾选“非均匀缩放”后,用户可以在各个方向上不等比缩放。
用户可以使用 按钮在相对输入和绝对输入之间切换。
