测量

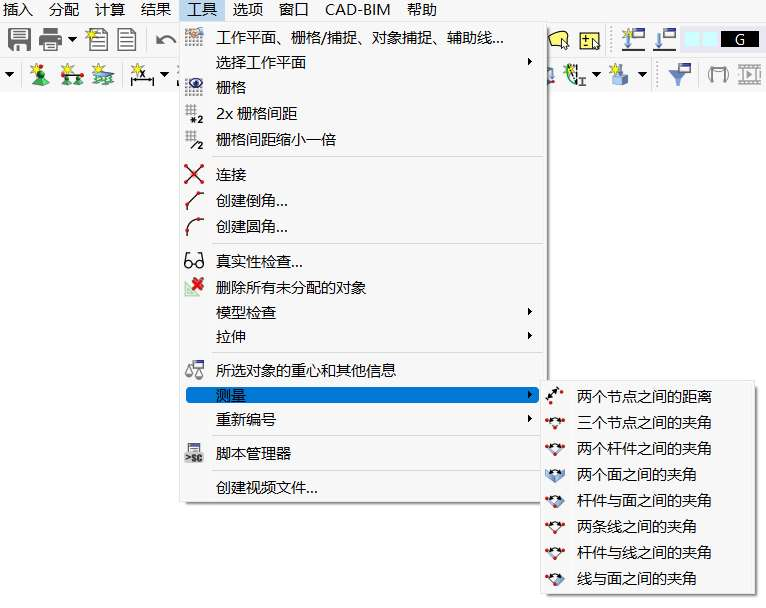

如果想在输入模型时检查几何模型,不需要设置 标注 。 在【工具】菜单提供了用于【测量】距离和角度的各种功能。

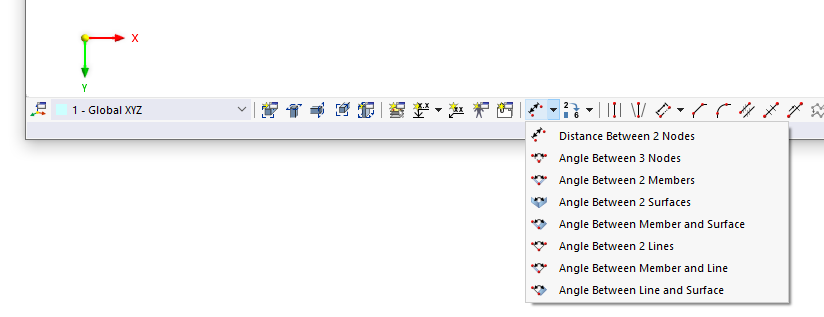

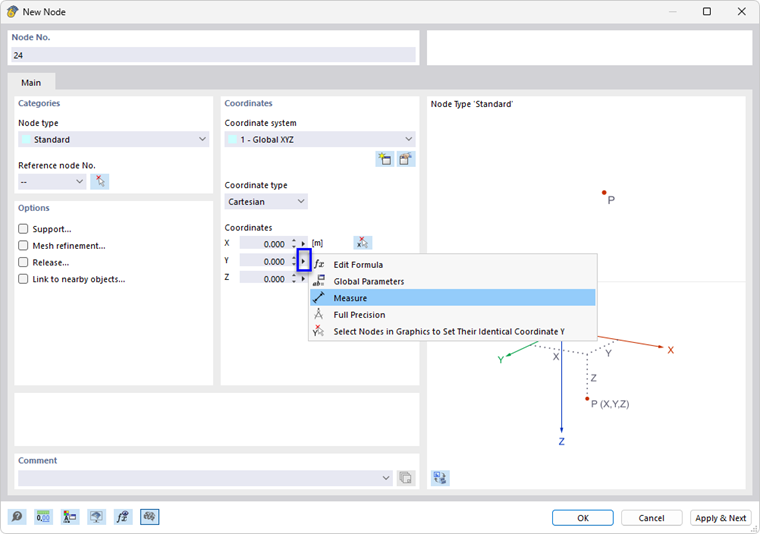

或者也可以使用 CAD 工具栏中的列表按钮 测量

在工作窗口中一个接一个地点击用于标注的对象。 在您继续操作前会跳出一个对话框有一些信息提示你使用该命令的方法。 还会显示测量的'距离'或'角度'。

提示

使用功能'两节点之间的距离',您还可以选择 工作平面上的任何点。

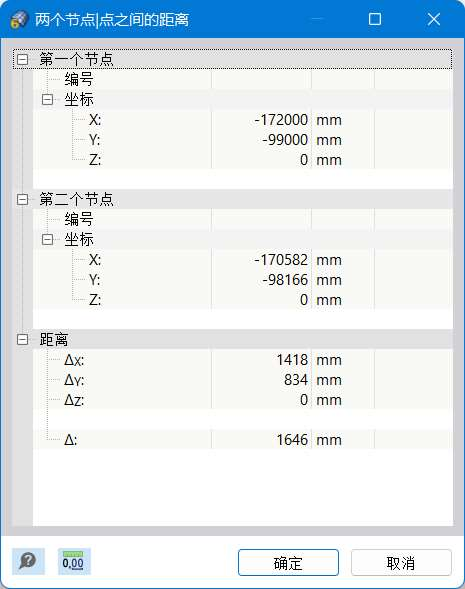

在您指定最后一个对象后,会出现一个对话框,其中显示了参考点的坐标以及距离或角度的信息。

提示

如果有节点的结果,则还可以显示变形。 对于面结果,节点必须集成到面中(见章节 将未使用的对象集成到面上 功能)。
