相贯

如果面相交并且内力在接触点处传递,则必须创建穿透。 它可以防止出现独立的、不连接的子系统。

#banner.text@ 每当模型修改一次,RFEM都会重新计算相贯。 当设计复杂模型时,对于图形重新计算数据会消耗大量计算资源。

  1. /#

两个对象的相贯

用户可以指定两个相交面的编号。 也可以使用 选择两个 按钮以图形方式确定面。

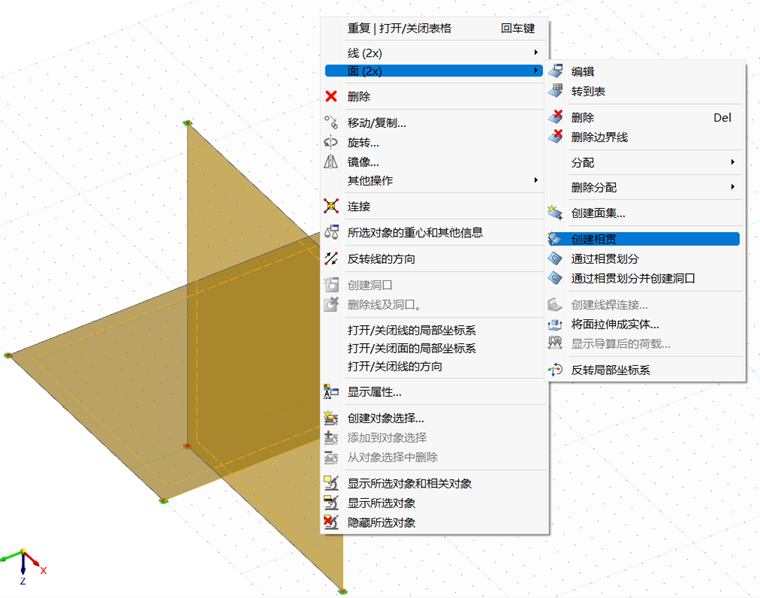

用户也可以通过在工作区中选中相交的面,右键单击打开快捷菜单, 通过控制键可以选择多个面。 然后在选择的上下文菜单中使用区域创建穿透功能。

信息

用户也可在右键快捷菜单中选择【通过相贯划分】,来使平面的交线将平面分割成两个。也可选择【通过相贯划分并创建洞口】,在分割后的平面上创建洞口。 分割后的面是一个独立的对象,不依附于原来的平面,可以单独编辑、删除。

生成的对象

在创建【相贯】时,程序会自动创建交线、交线两端的节点、相关的杆件和面。

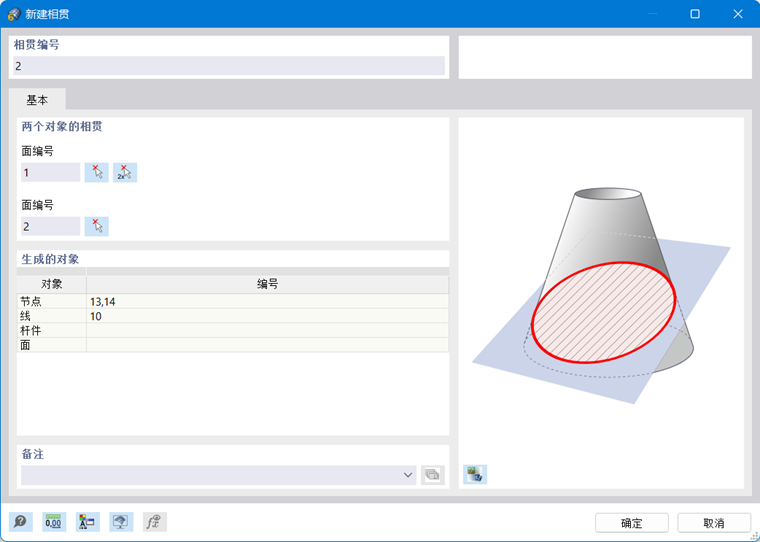

用户可以在【编辑相贯】对话框的“生成的对象”下的表格中查看生成的交线。 锁定时表示这些线是生成的线。 用户可以对这些交线进行编辑、生成杆件或分配支座。

父截面
