基本

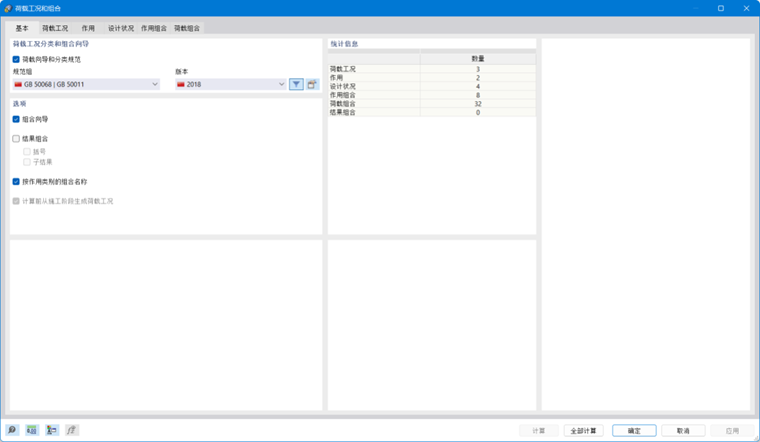

基本选项卡管理着荷载工况如何分类和组合。 用户可以在该选项卡中选择遵循的规范。

荷载工况分类和组合向导

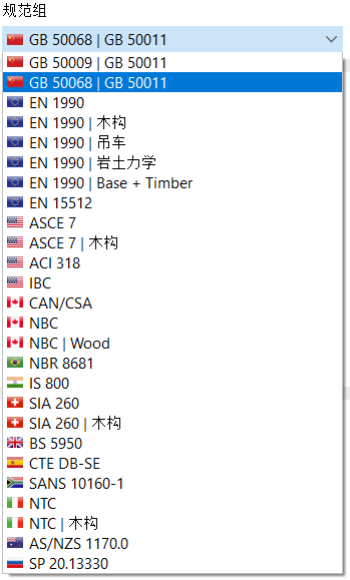

程序默认在【模型-基本数据】中勾选【组合向导和分类】。 该功能用以为各个荷载工况指定荷载作用类别。 指定荷载作用类别后,荷载工况才可以按照规范中规定的荷载作用组合(荷载的基本组合、标准组合、频遇值组合和准永久组合)进行相互组合。 这与在基本模型数据中指定的规范保持一致(见图 选择欧洲规范的国家附录 )。 如有必要,用户也可以在'规范组'中选择其他规范。

根据规则的不同,您可以在国家附录列表中 | 选择不同的国家附录。

重要

如果停用标准,则需要手动组合荷载工况。 当用户停用“用于荷载作用分类及组合向导的规范”时,则只能手动创建荷载组合。而且这些组合无法用于钢结构设计、混凝土结构设计模块等。

选项

用户可以在对话框该部分定义荷载组合。

组合向导

程序默认勾选“组合向导”。 该功能用以为各个荷载工况指定荷载作用类别。指定荷载作用类别后,荷载工况才可以按照规范中规定的荷载作用组合进行相互组合。 在滚动点击该对话框的各个选项卡时,程序会自动创建荷载组合。 它们构成了设计模块的基础。

信息

取消勾选“组合向导”后,用户可以自定义荷载组合。

用户可以在【编辑组合向导】对话框中查看组合向导的各项参数。 (见 组合向导 一章)。

结果组合

RFEM 在计算荷载作用组合的效应时,先组合后计算,以便正确得到结构的非线性效应。 用户也可通过勾选该功能使程序先计算各个荷载工况下结构的响应,在进行响应的组合。

如果激活'结果组合'复选框,则可以在该对话框的附加选项卡中手动定义结果组合(见章节 结果组合 )。

重要

最不利的荷载组合组合记录在 设计状况 中。 用户不需要手动判断最不利组合。最不利组合用以在模块中进行钢结构设计、混凝土结构设计等。

如果激活括号 ' 复选框,则可以通过嵌套条件定义结果组合(见图 # extbookmark manual|图片023556|带有子组合 #) 的结果组合。 用户可以勾选“子结果”,手动指定可以用于后续附加模块的设计的结果组合。

按作用类别的组合名称

该功能控制着荷载作用组合表达式的显示方式,例如程序将模型中的荷载工况分为了 A1:永久荷载(G)、A2:可变荷载(Q CB),其中A1、A2 是荷载作用类别的序号,而G、Q CB 是荷载作用类别的英文简称。程序默认将荷载作用组合的表达式书写为“1.30G+1.50Q CB”的格式,用户也可取消勾选“按作用类别的组合名称”,荷载作用组合的表达式将会书写为“1.30A1+1.50A2”的格式。

统计信息

用户可以在对话框该部分查看模型中荷载工况、荷载作用类别、荷载作用组合、设计状况和荷载组合的数量。
