裁剪平面

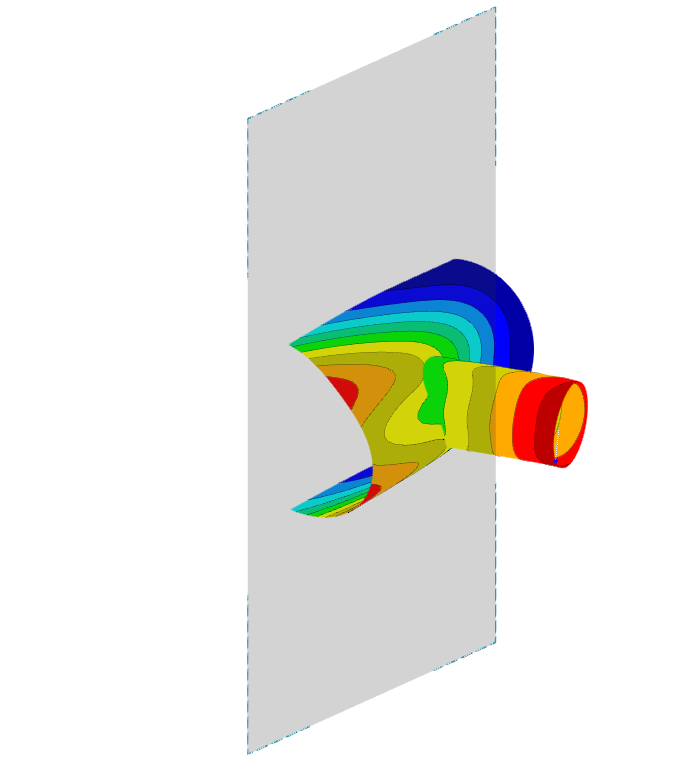

用户可以使用【裁剪平面】来剖切模型，为模型创建剖视图。 在视图中显示平面前面（或后面）的区域会变得透明。 我们可以使用该功能查看实体内部的各种结果。

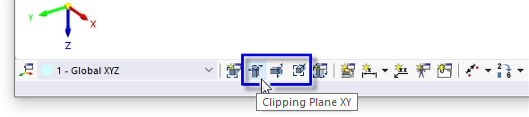

程序已预设了三个裁剪平面（XY、YZ 和 XZ）， 您可以使用 CAD 工具栏中的按钮显示和隐藏这些平面，然后用于分析。

类别

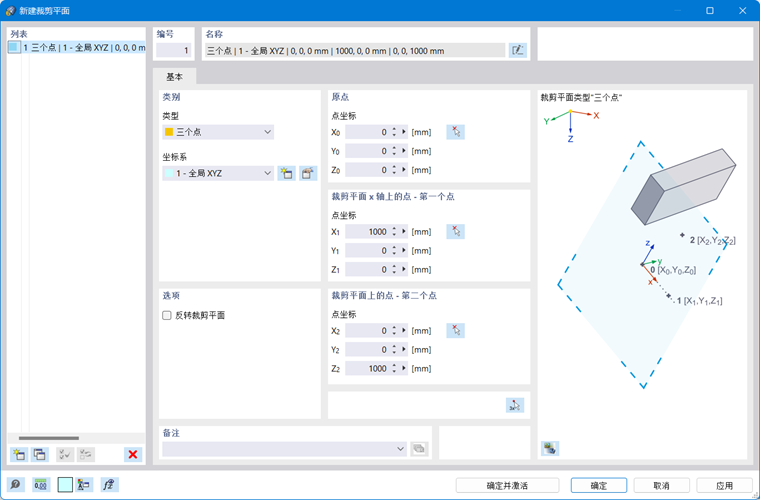

用户可以在“类型”下拉菜单中选择定义裁剪平面的类型：

• 偏移XYZ： 该裁剪平面与全局坐标平面平行，距离原点一定距离。
• 三个点： 通过指定三个点来定义裁剪平面
• 两个点和角度： 通过指定两个点和一个角度来定义裁剪平面
• 点和三个角度： 通过指定一个点和三个角度来定义裁剪平面

“坐标系”： 用户可以在该下拉菜单中选择或新建创建背景层所参照的坐标系。

如果用户选择使用“偏移XYZ”来定义裁剪平面，则会显示“平行于”选项。 用户可以在列表中选择与裁剪平面平行的全局XYZ平面。

原点

用户可在对话框该部分指定裁剪平面的原点，用户可以使用 按钮，以图形方式定义该点；或直接输入坐标来定义裁剪平面的原点。 从该点开始，平面将在正方向和负方向上均匀分布。

点/旋转

用户可以在对话框该部分指定点或角度来定义裁剪平面。 注意定义平面时，三点不能共线。

选项

使用“反转裁剪平面”复选框可以切换裁剪平面的活动侧。

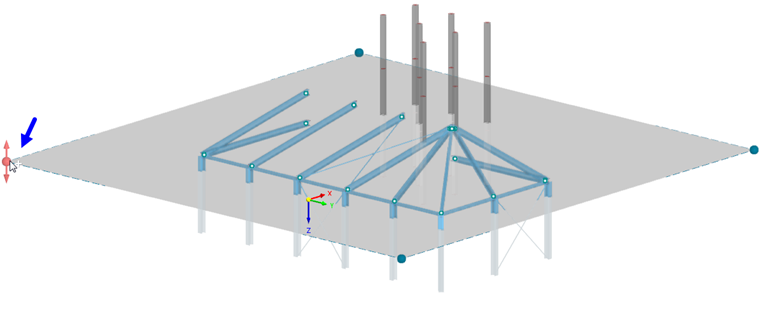

每个裁剪平面都可以通过拖放操作在模型中移动。 抓住平面的一个角点，然后移动（或旋转）该平面。 要以固定的间隔移动裁剪平面，请定义“操作步长”或“旋转角度”。 这时按住 Ctrl 键并移动或旋转，裁剪平面将在指定的距离处捕捉。

激活裁剪平面后，用户可以在模型中查看裁剪平面的边界。

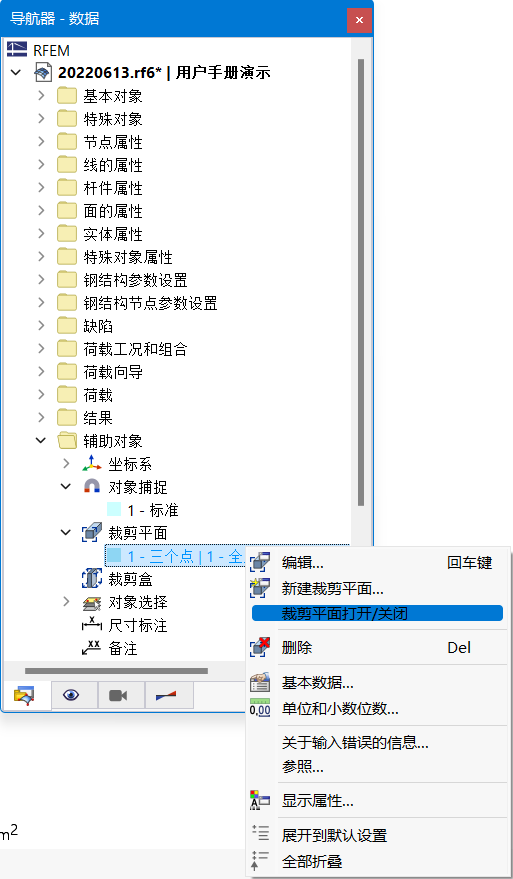

要打开或关闭裁剪平面，请使用导航器中的上下文菜单或工具栏中的裁剪平面按钮。
