计算图表

在计算过程中，会显示最大位移变化的图形（参见图 计算进度 ）。您可以在计算后详细研究此图形。此外，您还可以创建用户自定义计算图形 (BD)，以显示特定杆件、表面或支座节点的收敛性。请使用导航器类别计算图形。

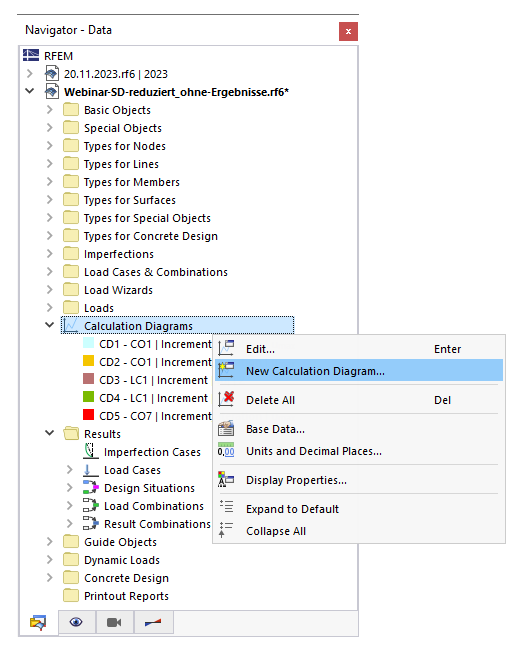

'计算图表'导航器类别

在 '新建计算图形' 对话框中，您可以定义用于图形结果显示的标准。

“新建计算图”对话框

基础

如果没有可用的结果，则仅可用 基础 选项卡。

图形类型

列表中有几种图形类型可供选择：

• 2D | 基础: 您可以自行定义图形的横轴和纵轴上显示的结果。
• 2D | 收敛图形: 图形显示计算过程中最大变形的发展。
• 2D | 组: 图形可显示多个图形的结果，这些图形有关同一对象上的相同结果类型。
• 2D | 链接计算图形: 您可以显示初始荷载和最终荷载的结果，以分析多次加载和卸载的效果（例如，滞后图形）。

其他输入选项已按照图形类型进行调整。

来源

在列表中，您可以选择图形要引用其结果的 '分析类型'。如果在模型基础设置中没有激活任何分析附加，只有 '静态分析' 可用。

设定图形中要显示其结果的荷载工况或荷载组合。由于图形无法展示包络结果，因此结果组合和设计情况不可供选择。

横轴 / 纵轴

在这两个部分中，您可以设置适用于横轴和纵轴的结果标准。列表中的 '结果类型' 选项取决于 图形类型。

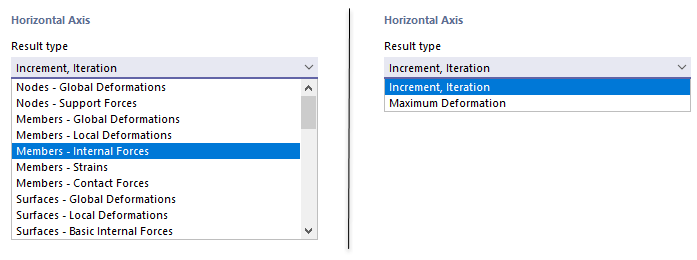

“二维”的结果类型 | '（左）和'二维基础 | 收敛图 '(右)

设定横轴的结果类型。通常，这是 '增量'。对于基础图形，您可为纵轴指定一个变形或内力，对于收敛图形，设定最大变形。

在基础图形中，在 '值' 列表中选择位移、扭转或内力类型。然后设定要在图形中显示其结果的 '对象'，并指定适用的 '节点'。

定义垂直轴的准则

在链接计算图形中，您可以设定荷载工况或组合，以便显示结构或加载状态的整体结果，例如分析塑性材料模型的滞后行为。

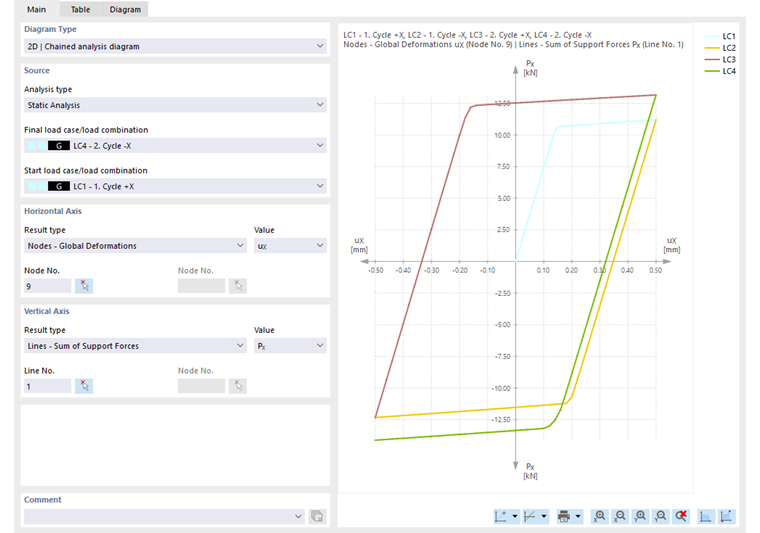

具有非线性材料特性的加载卸载链式计算图

图形

一旦有荷载工况或荷载组合结果，图形就会显示。如果更改标准，图形会自动更新。在 图形 选项卡中可以大视图查看图形。

收敛图形下方的绿色条（参见对话框 新建计算图形）对应于窗口 计算进度 中显示的收敛过程。

图形下方的按钮具有以下功能：

列表按钮选项	带有选项的列表按钮用于设置横轴 X 和纵轴 Y 的对齐方式
选项按钮	带有选项的列表按钮用于线性或对数显示 X 和 Y 值
	带有选项的列表按钮用于打印图形
	增大横轴 X 的长度
	减小横轴 X 的长度
	增大纵轴 Y 的长度
	减小纵轴 Y 的长度
	显示具有填充过程的图形
	提供最大和最小值

表格

一旦有荷载工况或荷载组合结果，表格 选项卡就可用。

计算图表的结果值表

表格中列出在各次迭代和荷载增量下计算的值。如上所述，在增量计算中，必须保存各荷载阶段的结果。

选定行的值在右侧图形中标出。

图形

一旦有荷载工况或荷载组合结果，图形 选项卡就可用。

增量计算收敛图

此处以完整视图显示图形。这有助于做出精确的评估。

通过列表按钮 ，可以选择用于图形记录的不同方法（参见章节 图形）。
