面释放类型

对于每个 面释放，必须指定控制原始面和复制面之间位移（以及内力和弯矩）传递的属性。 该面释放类型描述了在两个面的有限元节点之间的不可见连接杆件上铰的属性。

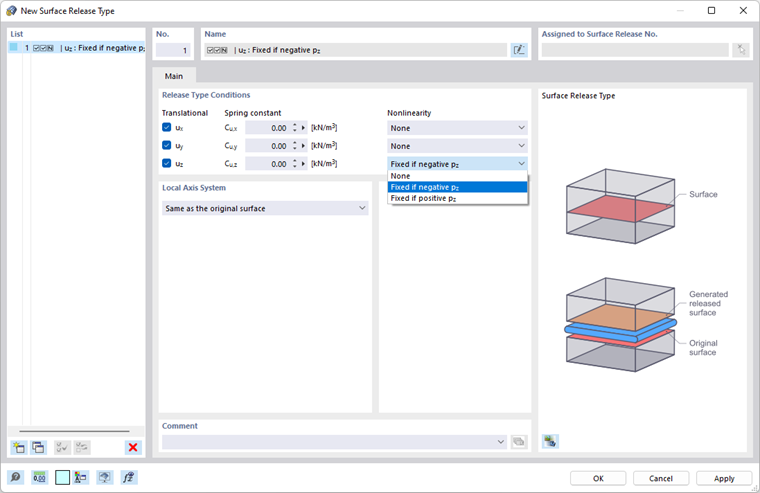

“新建区域批准类型”对话框

Release Type Conditions

您可以定义三个'平动'自由度的释放条件。 位移 u_x和 u_y描述了面内的铰接条件，位移 u_z描述了它们垂直于面的情况。 因此，位移的方向是相对于面的轴系的。

要定义释放，请勾选相应轴的复选框。 勾选标记表示对象可以在相应方向上位移。 然后将平移弹簧的常数设置为零。 您可以随时调整“弹簧常数”来模拟弹性铰。 输入弹簧刚度的设计值。

在'非线性'列中，您可以控制每个位移方向的释放。 目前，非线性列表中只提供了正力或负力的准则（参见）。

局部坐标系

在列表中选择释放参照的 xyz 轴系统：

• 与原面相同
• 与原来的面反转

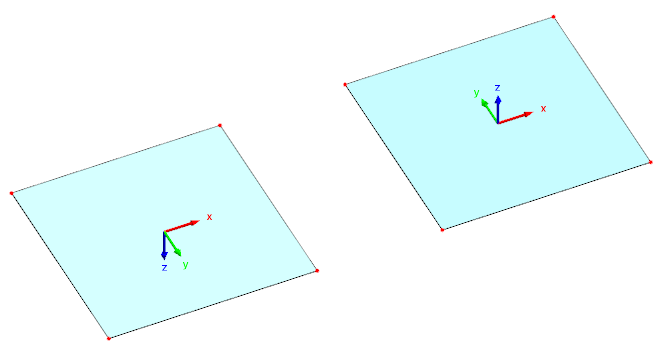

这允许您影响局部面轴的位置。 如果将反转的坐标区与原始面对齐，则不仅 z 轴反转，而且面内坐标区的方向也会反转。

按照三指规则对齐面的轴
