强制节点变形

强制节点变形可施加在带有支座的节点上，可用来模拟支座沉降。

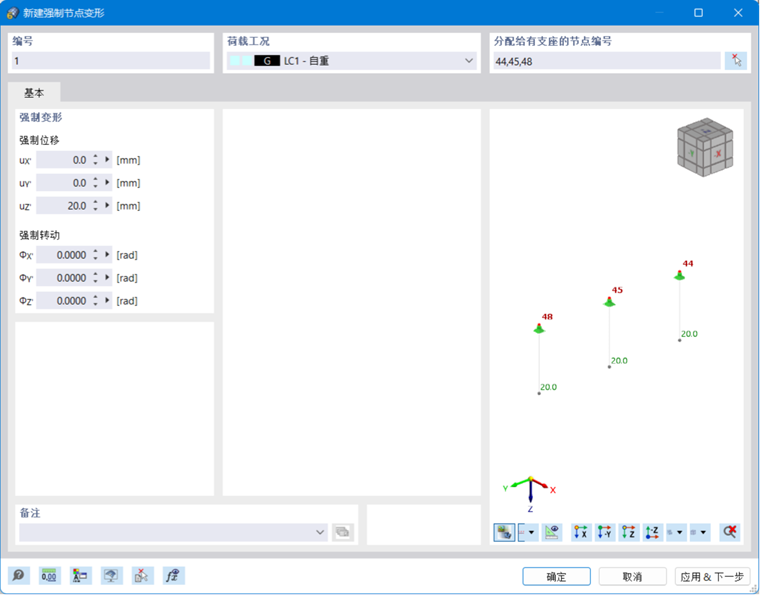

01 '新建强制节点变形'对话框

“荷载工况”：用户可在该下拉菜单中选择在哪种荷载工况下施加强制节点变形。

强制变形

'强制位移'可以作用在平行于全局坐标系的方向上。 如果支座节点的位移不平行于全局坐标轴之一，请指定向量的 X、Y 和 Z 分量。

如果节点支座定义了 特定方向 ，则参照局部坐标系进行强制位移的定义。

'强制旋转'也与支座的 X'Y'Z' 坐标系相关。 强制正向旋转绕相应的支座轴的正向，顺时针方向旋转。
