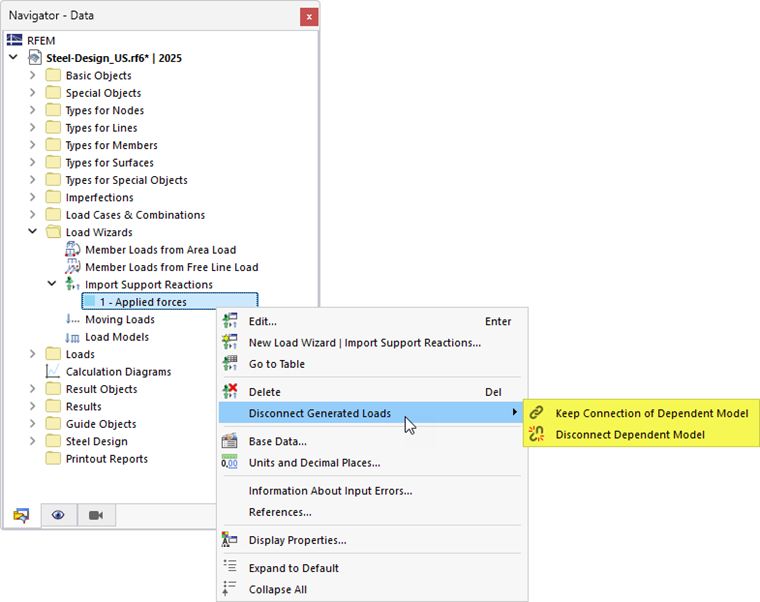

使用该荷载向导可以导入另一个模型的线支座和节点支座的反力，并作为荷载应用。 Auf diese Weise lassen sich Modelle als Positionsstatiken digital koppeln. Die verknüpften Modelle werden bei den Modell-Basisangaben im Register Abhängige Modelle verwaltet.
模型
Im Register Modell legen Sie das Modell fest, dessen Lagerreaktionen importiert werden sollen. Dieses "Quellmodell" wird im Lastassistenten als 'Verbundenes Modell' bezeichnet. 请注意：
- Das aktuelle Modell und das verbundene Modell müssen sich im selben Projekt 。
- Beide Modelle müssen unterschiedliche Modell-IDs haben (siehe Kapitel Modellparameter )。
- Das verbundene Modell braucht nicht geöffnet werden.
- Das verbundene Modell muss mit Ergebnissen gespeichert sein. Ist dies nicht der Fall, können keine Lagerreaktionen importiert werden.

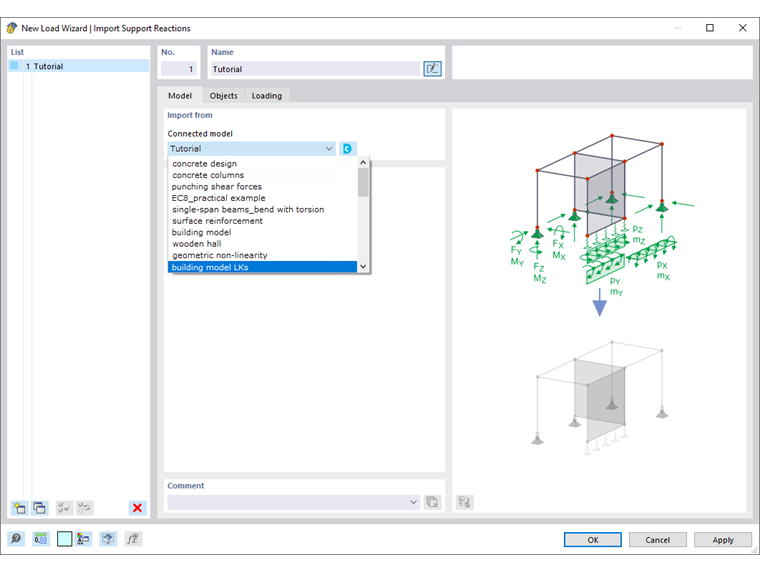

Wählen Sie in der Liste 'Verbundenes Modell' das "Quellmodell" aus (siehe Bild Neuer Lastassistent | Lagerreaktionen übernehmen). Sie können die Auswahl auch im Dlubal Center vornehmen, indem Sie die Schaltfläche
是编辑按钮。
对象

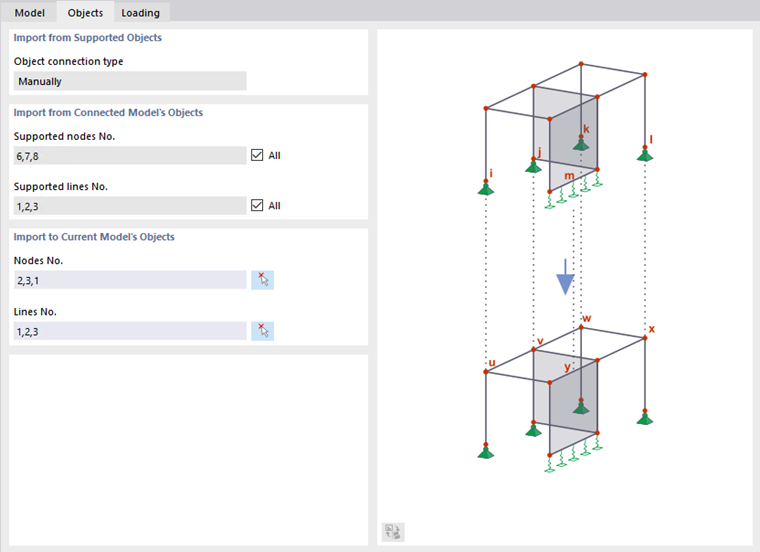

Im Register Objekte weisen Sie die Lagerreaktionen des verbundenen Modell den Knoten und Linien des aktuellen Modells zu.
从有支座的对象导入
In der Liste stehen zwei Möglichkeiten zur Auswahl, um die Lagerreaktionen als Lasten zu übernehmen:
- Manuell: Die Knoten und Linien bzw. Stäbe sind im Abschnitt In Objekte des aktuellen Modells übernehmen benutzerdefiniert festzulegen.

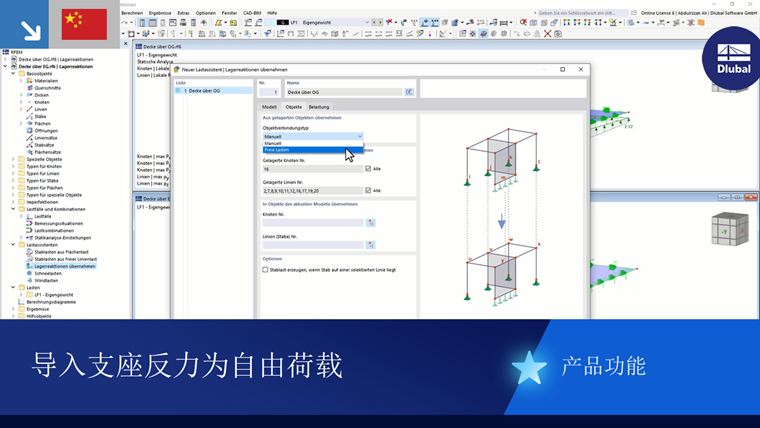

- Freie Lasten: Die Lagerkräfte und -momente des verbundenen Modells werden als Freie Einzellasten oder als Freie Linienlasten angesetzt. Sie brauchen im Abschnitt In Objekte des aktuellen Modells übernehmen nur die Flächen angeben, auf denen diese Lasten wirken.
从连接模型的对象中导入
Per Voreinstellung werden für den Import alle Objekte erfasst, an denen im verbundenen Modell Lagerreaktionen vorliegen. Falls Sie nur bestimmte Objekte berücksichtigen wollen, deaktivieren Sie das Kontrollfeld 'Alle'. Sie können dann die Nummern der gelagerten Knoten und Linien des Quellmodells eintragen.
导入至当前模型的对象
Geben Sie die Nummern der Knoten und Linien an, an denen die Reaktionen des verbundenen Modells als Lasten wirken sollen. Mit der Schaltfläche
können Sie die Objekte auch im Arbeitsfenster auswählen. Wenn Sie die Lagerreaktionen als freie Lasten importieren, geben Sie die Nummern der Ziel-Flächen an.
荷载工况/结果组合
Das Register Belastung verwaltet die Zuordnung der Lasten in den Lastfällen des verbundenen Modells und des aktuellen Modells.
类别
“荷载分布” - 用户可以在该下拉菜单中选择洞口荷载的分布情况，目前程序提供了两种荷载分布情况：
- Konstant - Gesamt: Die Lagerreaktionen eines Linienlagers werden als Linienlast mit konstantem Verlauf übernommen, der den Durchschnittswert der Lagerreaktion repräsentiert.
- 短暂： Die Lagerreaktion wird mit dem tatsächlichen Verlauf als Linienlast mit veränderlicher Lastverteilung angesetzt.
Der 'Belastungsverbindungstyp' regelt, wie die Lastfälle zwischen den beiden Modellen verknüpft werden. Die Liste enthält zwei Einträge:

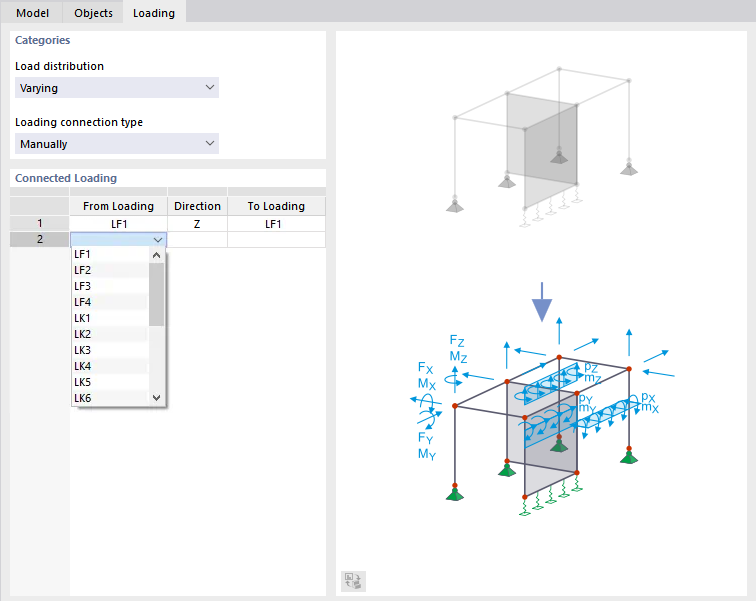

- Manuell: Sie können im Abschnitt 'Verbundene Belastung' festlegen, wie die Lastfälle des verbundenen Modells mit denen des aktuellen Modells verbunden werden sollen (siehe Bild Verbundene Belastung auswählen).
- Automatisch: Das Programm ordnet die Lagerreaktionen des verbundenen Modells lastfallweise den entsprechenden LF-Nummern des aktuellen Modells zu.
连接荷载
Beim Belastungsverbindungstyp 'Manuell' können Sie individuell vorgeben, wie die Lastfälle des verbundenen Modells mit denen des aktuellen Modells verknüpft werden sollen: Wählen Sie hierzu in den Listen der Spalten 'Von Belastung' und 'Zu Belastung' die relevanten Lastfallnummern aus (siehe Bild Verbundene Belastung auswählen). Bei der automatischen Zuordnung bestehen diese Auswahlmöglichkeiten nicht. RFEM ordnet die Lagerreaktionen nummernweise den entsprechenden Lastfällen zu.

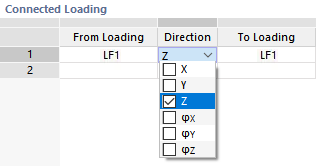

In der Liste 'Richtung' können Sie festlegen, welche Komponente(n) der Lagerreaktionen beim Import berücksichtigt werden sollen. Es stehen sowohl Kräfte als auch Momente zur Auswahl.
