生成网格

用户可以通过菜单栏【计算】-【生成网格】来生成网格， 也可直接点击工具栏中的按钮来生成网格。

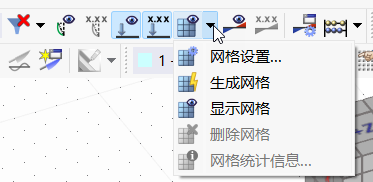

01 工具栏-网格按钮

当用户不点击生成网格，直接开始计算时，程序会为模型自动划分有限元网格。 建议在计算之前检查程序生成的网格， 以确保网格质量和网格数量满足要求。 如果部分区域网格形状尖锐，可以在该处施加网格细化，以保证计算的准确性； 也可将不重要的区域的有限元网格数量减少， 以减少计算时间。

网格生成成功后，用户可以通过【计算】-【网格统计信息】，查看划分出有限元网格的数量。

02 网格统计信息对话框

该对话框中显示了生成的有限元网格的类型和数量，用户可以据此选择合适的矩阵求解方法和估算计算时间。（详细介绍参见 静力分析设置 章节）。

更改模型后，程序会自动删除划分的有限元网格。 用户也可通过【计算】-【删除网格】来手动删除网格。 (参见图片 网格列表按钮) 删除网格后，相关的计算结果也会被一并删除。
