镜像

选择要镜像的模型、荷载或辅助对象。 然后点击 按钮（见图 # extbookmark 手册|图片027068|建模工具 #)。 在【镜像】对话框中，您可以选择在镜像时是否复制对象并定义参数。

'镜像'对话框

基本

【基本】选项卡管理着镜像对象的基本参数。

复制

如果没有勾选【创建副本】复选框，则会镜像所选对象。 如果要创建副本，请勾选该复选框。

镜像参数

定义镜像对象的【坐标系】。 用户可以在该下拉菜单中选择或新建创建背景层所参照的坐标系。

在【镜像平面定义方式】列表中提供了两种定义平面的选项：

• 点和平行平面： 镜像平面平行于指定坐标系的平面。 在右侧列表中选择【平面】，然后输入位于该平面内的【点 P】。
• 三个点： 镜像平面位于空间的任何位置。 输入【点 P1】、【点 P2】和【点 P3】的坐标来定义平面。 使用 按钮可以图形方式定义点。

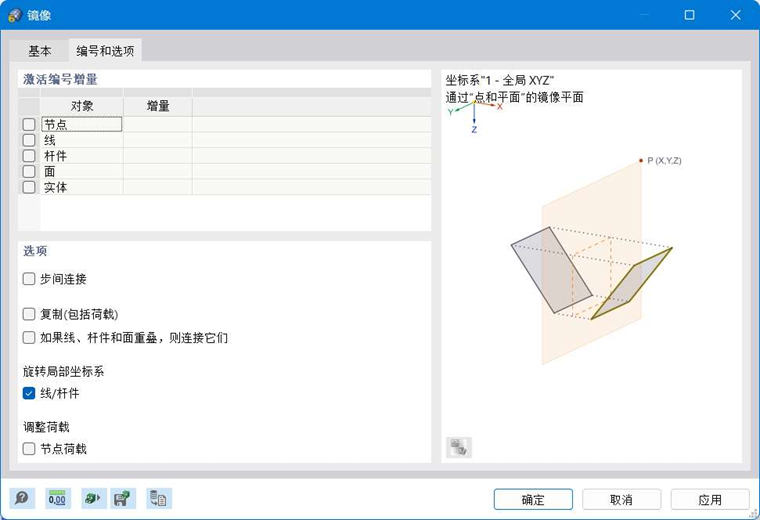

编号和选项

【编号和选项】选项卡只有在复制时才会出现。 在这里，您可以影响新对象的编号，并对复制进行有用的设置。

调整编号和设置选项

该寄存器的功能参见手册 # extbookmark 章节。|编号和选项选项卡|移动和复制# 和# extbookmark 手册|编号和选项选项卡|旋转 # 。

步间连接

如果在{ %/} 功能详见手册 # extbookmark 章节|阶梯连接选项卡|移动和复制 # 。
