Ważna informacja

W notatkach można opisać za pomocą krótkiego tekstu takie obiekty modelu jak podpory, pręty lub powierzchnie.

Okno dialogowe 'Nowa uwaga'

Za pomocą przycisku na pasku narzędzi CAD można wstawiać notatki bezpośrednio na modelu.

Przycisk Notatki w pasku narzędzi CAD

Tekst należy wprowadzić w małym oknie dialogowym Nowa uwaga. Następnie należy kliknąć obiekt w oknie roboczym (1). Jeżeli 'Odsunięcie' jest aktywne, należy drugim kliknięciem myszy ustawić uwagę w żądanej odległości (2). Notatka zostanie umieszczona na aktualnej płaszczyźnie roboczej lub na wybranej płaszczyźnie globalnej.

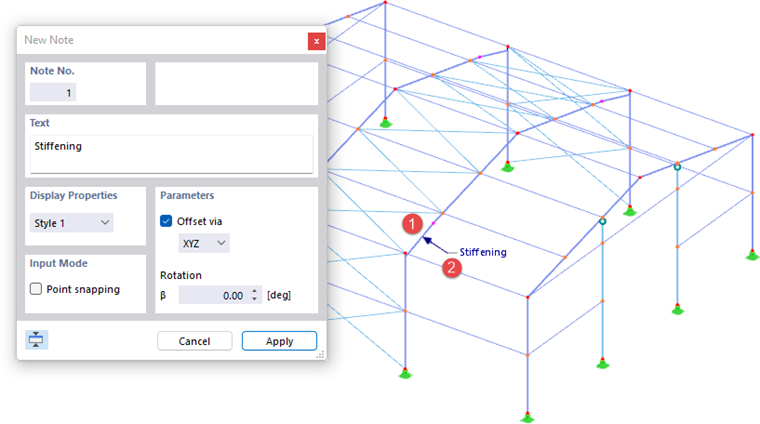

Graficzne ustawianie notatki

Text

Wpisz swoje uwagi.

Pozycja

Wybierz z listy 'Obiekt odniesienia'.

Wybór obiektu referencyjnego

Pozostałe parametry w tej sekcji okna dialogowego są dostosowywane do obiektu odniesienia. Należy wprowadzić 'Nr' obiektu lub zdefiniować graficznie za pomocą przycisku .

Dla linii lub pręta można zdefiniować 'Odległości ': W ten sposób można zdefiniować punkt, w którym opis jest umieszczany na obiekcie. Odnosi się do początku linii lub pręta. Za pomocą przycisku można przełączać między opcjami wprowadzania danych względnych i absolutnych. Na liście 'Odnośnik' należy zdefiniować długość lub płaszczyznę odniesienia dla notatki.

W przypadku powierzchni można określić 'współrzędne' miejsca, w którym znajduje się notatka.

Odsunięcie i obrót

'Odsunięcie' określa odległość notatki od obiektu odniesienia. W oknie dialogowym przycisku można zdefiniować tę odległość graficznie (patrz krok (2) na obrazku Graficzne ustawianie uwagi).

Należy wybrać z listy płaszczyznę, w której notatka ma zostać wyświetlona z odsunięciem. Za pomocą wpisu 'XYZ' można zdefiniować 'Współrzędne odsunięcia' Δ w każdym z trzech kierunków globalnych; przy pozostałych trzech ustawieniach można je zdefiniować tylko w jednej płaszczyźnie globalnej.

Aby obrócić tekst notatki, wprowadź kąt β 'Obrotu'.

Opcje

Pole wyboru 'Pokaż też komentarz' określa, czy wyświetlany jest również komentarz zdefiniowany przez użytkownika w sekcji 'Komentarz' poniżej.

Właściwości wyświetlania

'Styl' określa symbol strzałki i czcionkę używaną do wyświetlania notatki. Aktualny styl można sprawdzić za pomocą przycisku : Wyświetlone zostanie okno dialogowe 'Właściwości wyświetlania' z podglądem opisu. Tutaj można dostosować styl do różnych typów notatek.

Wyświetlanie notatek

Komentarze można wyświetlić lub ukryć w 'Nawigatorze - wyświetlanie' w kategorii 'Obiekty pomocnicze' (porównaj zdjęcie # extbookmark manual|image026367|Pokaż i ukryj wymiary#). 'Nawigator - Dane' oferuje możliwość indywidualnego sterowania wyświetlaniem notatek.

Pokaż i ukryj notatki osobno

Alternatywnie można użyć pola wyboru w sekcji okna dialogowego Aktywne (patrz ilustracja Nowa uwaga).
