线耦合器

线连接有助于将线连接到相邻的面。程序在特定范围内搜索线和面，并通过刚性连接进行连接。因此，可以快速将自由的杆件与系统连接或将孤立的面进行连接。

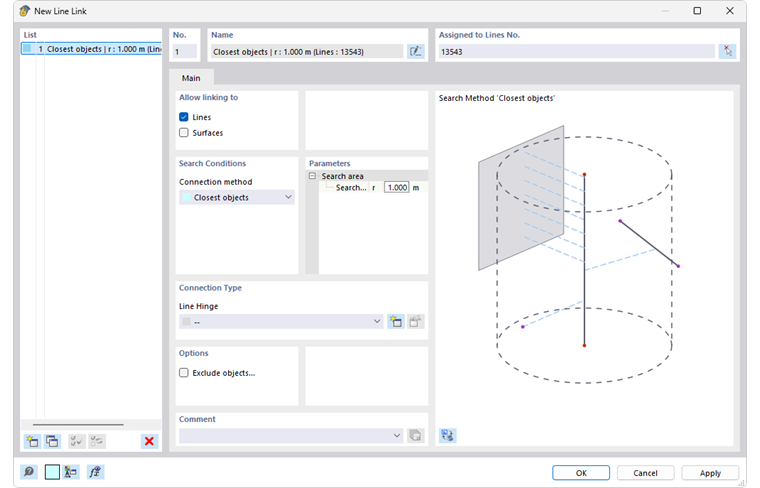

“新建线耦合”对话框

基础

在基础选项卡中定义线连接的类型。在“分配到”部分，您可以指定作为搜索“起点”的线。

允许连接到

有两种对象类型可供选择以搜索连接：

• 线
• 面

通过复选框可以将连接选项限制为特定对象类型。选项部分提供了另一种控制对象搜索的方法。

搜索条件

程序将搜索定义半径内与线距离最小的对象（线，面）。然后，此对象通过相关长度用刚性连接进行连接。

参数

输入“搜索半径” r 来限制搜索范围。

连接类型

线连接在起始线与最近的线或面之间创建刚性连接。这些连接默认情况下是刚性连接。您也可以创建铰接连接。为此，请从列表中选择一个已定义的线铰接，或使用按钮 定义新的铰接类型。

选项

此部分的功能可以有针对性地影响搜索。

排除对象

勾选复选框以排除某些不应连接的对象。这将补充排除对象选项卡，您可以在其中进行进一步的指定。

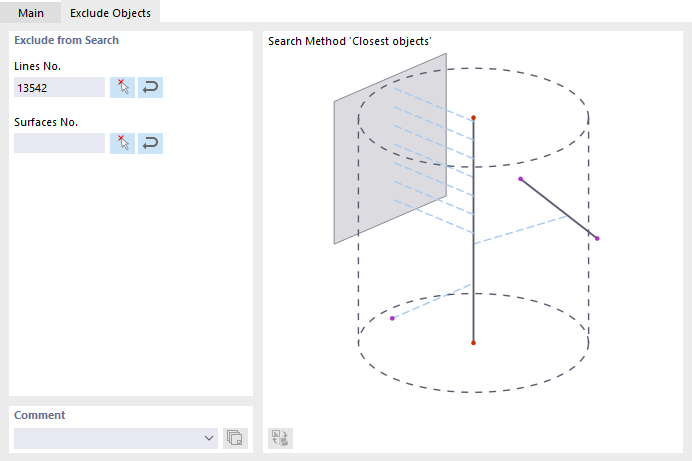

排除对象

如果在选项部分选中相应的复选框，则排除对象选项卡可用。在此，您可以指定不想在搜索范围内连接的特定对象——线或面。

排除对象

输入相关线或面的编号。您也可以通过按钮 图形地选择对象。通过按钮 可以从对象选择中导入线或面。为此，请在单独的对话框中选择相关的对象选择（OS）。
