有关设计条，本质上是手动或自动生成的具有扩展功能的结果杆件。它们通过杆件元素实现平面结构的简化混凝土设计。这种方法在美国和加拿大相当普遍。 根据ACI 318-19 [1] 第8.4.1节，该方法可用于双向受弯的钢筋混凝土板，以便通过平均分布的弯矩进行设计。
分配给区域/线号

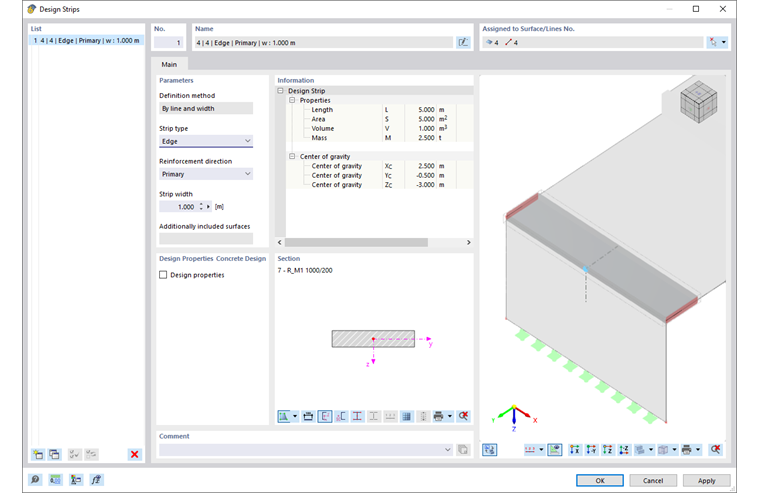

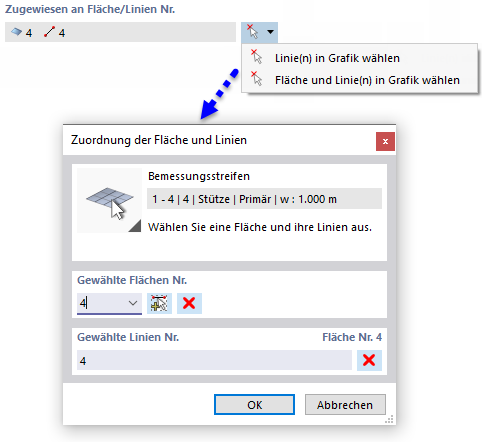

确定要为哪个区域或线生成设计条。列表按钮提供了两个选项，可以在工作窗口中以图形方式确定对象。
参数
目前，设计条的'定义方法'是通过模型的线和其宽度来控制的。条的截面由区域厚度和条宽产生。
为了将设计条正确排列在线上，请在'条类型'列表中选择以下选项之一：
- 支撑 – 在支撑排上居中布置（用于连续板的支撑弯矩设计）
- 中部 – 在支撑排之间的区域布置（用于区域弯矩设计）；邻接支撑或边界条
- 边界 – 沿区域边界线偏心布置
这些名称仅用于描述条的类型。它们对计算没有影响。
确定与设计条相关的'配筋方向'：
- 主要 – 主配筋
- 次要 – 横向配筋
这一命名也仅具有描述性。
指定'条宽度'，用于结果杆件中内力的积分。使用设计条助手可以按照间距规则生成条宽度。
设计属性
如果在模型基础设置中激活了附加模块混凝土设计，可以在'配筋'选项卡中设置配筋的类型和排列方式。
信息
在此部分中，除了设计条的几何属性，还显示了根据材料属性所得到的体积、质量和重心的信息。
截面
为了信息展示，结果杆件的截面被显示。实心矩形型材的高度由板厚决定，宽度由条宽度决定。
