面偏心

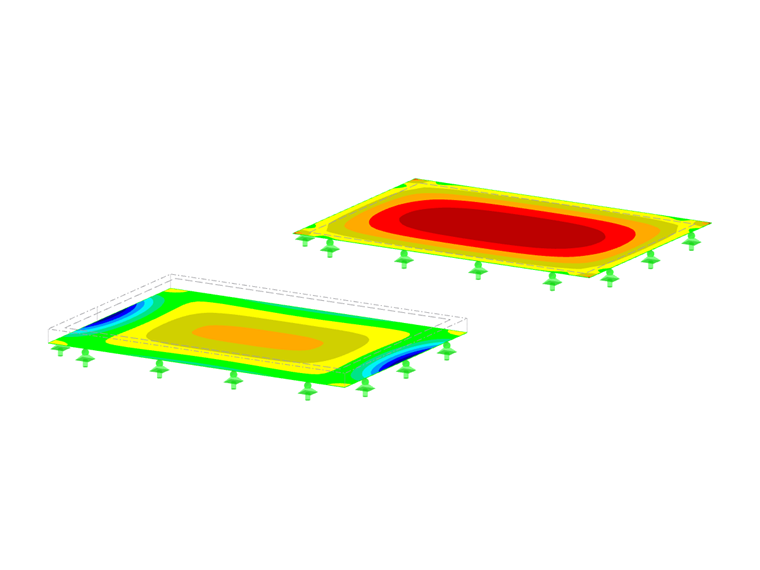

用户可以使用【面偏心】来创建面的偏心。在 RFEM 中，面模型与面的中心线（重心平面）有关。 厚度在刚度中定义，不在几何尺寸中定义。 当面在偏移位置相互连接时，可以通过面偏心进行连接。 例如适用于不同厚度的楼板顶部对齐的情况。

'新建面偏心'对话框

绝对纵坐标

用户不仅可以输入绝对值也可以输入相对于其他对象的方法来定义面偏心距。 两个输入值可以叠加。 e_z表示面沿局部坐标轴 z 轴正方向的偏移距离。

厚度分配

用户可以定义面的厚度相对于偏心后的平面的位置。 面将由原重心平面移动这个距离。

如果选择如图 [#image022689 新建面偏心] 中所示的点，例如楼板的上侧将连接到上一层的墙体底面。

选项

用户可以在对话框该部分勾选“参照其他杆件截面或其他面厚度的横向偏移”， 勾选后可以在对话框的 横向偏移 部分定义该功能的具体参数。

横向偏移

首先，要在该对话框部分的列表中指定从哪个“对象”，即杆件或面来确定距离。 然后，输入杆件或面的编号，或使用按钮 是编辑按钮。

使用复选框创建'轴偏移'： 用户可以在“轴偏移”中选择使用厚度的哪个位置来计算偏移距离。 它确定了面与对象的距离。

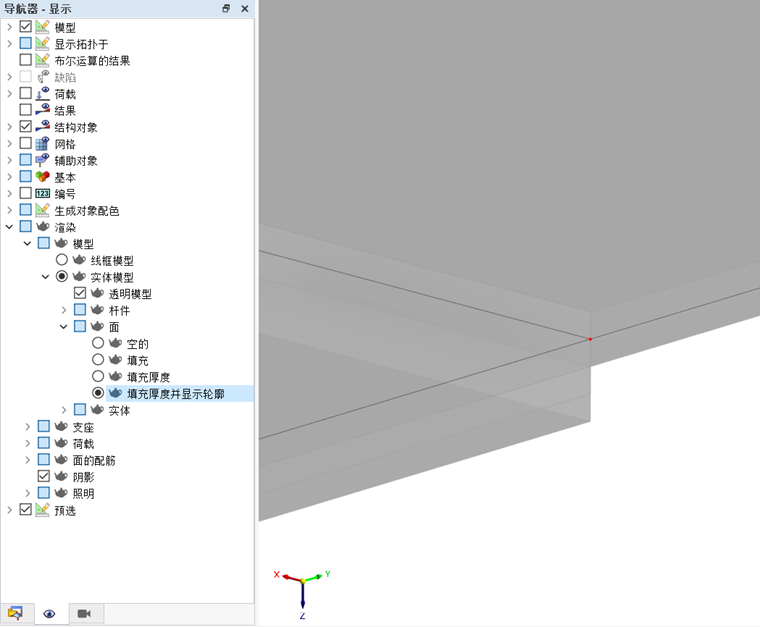

以图形方式检查面偏心
