Výsledkové kombinace

Kombinace výsledků (EK) kombinuje výsledky zátěžových případů podle určitých kombinačních kritérií. Mohou být kombinovány výsledky zátěžových případů, kombinace zatížení a kombinace výsledků. Kombinace výsledků se primárně používají při dynamických analýzách.

Karta 'Kombinace výsledků' je dostupná, pokud

• na kartě 'Základní' je zaškrtnuto kontrolní pole Kombinace výsledků nebo
• je použit Kombinační asistent pro generování kombinací výsledků.

Dialog "Zatěžovací stavy a kombinace", záložka "Kombinace výsledků"

Při aktivaci karty jsou kombinace výsledků vytvořeny podle kombinačních pravidel normy. Jsou uvedeny setříděně podle návrhových situací. Pokud máte na hlavní kartě Základní deaktivován kombinační asistent, musíte kombinace výsledků vytvořit manuálně (viz oddíl Ruční definice kombinace výsledků).

'Název kombinace výsledků' představuje zkratku. Je založen na bezpečnostních faktorech a číslech zátěžových případů a odráží kombinační pravidla.

Kontrolní pole 'K výpočtu' určuje, zda bude vybraná kombinace výsledků zkoumána při výpočtu.

Základní

Karta Základní spravuje obecné údaje o kombinaci výsledků, která je vlevo vybrána v 'Seznamu'.

Kategorie

'Návrhová situace' popisuje, podle kterých normativních předpisů jsou zátěžové případy kombinovány (viz kapitola Návrhové situace).

'Typ kombinace' určuje, podle jakých kritérií dojde k zátěžovým kombinacím výsledků. Pokud byl použit kombinační asistent, zde se objeví položka 'Obecné'. Při uživatelsky definované kombinaci výsledků jsou v seznamu uvedeny následující možnosti výběru:

• Obecné: Kombinační kritéria mohou být individuálně stanovena na kartě 'Přiřazení'.
• Obalové - Stálé: Zátěžové případy a kombinace obsažené v kombinaci jsou vždy zohledněny ('/p'), ale vzájemně se vylučují ('nebo'). EK tedy představuje obalové s nejnepříznivějšími výsledky všech komponent.
• Obalové - Dočasné: Do zátěžových případů a kombinací v kombinaci jsou zohledněny pouze tehdy, pokud přinášejí nepříznivý příspěvek k výsledku. Vzájemně se vylučují ('nebo'). EK představuje obalové z výsledků komponent. Znaménka však mohou způsobit, že výsledky komponent nebudou zahrnuty, pokud nemají vliv na extrémní hodnoty.
• Překrývání: Všechny zátěžové případy a kombinace obsažené v kombinaci jsou vždy zohledněny ('p') a postupně přidány ('+'). Překrývání určuje součet všech výsledků. Neexistují žádné maximální nebo minimální hodnoty.

Možnosti

V běžném případě jsou výsledky kombinovány aditivně: B = A₁ + A₂ + A₃ + ... + A_n. U uživatelsky definované kombinace výsledků je přístupné kontrolní pole 'SRSS-Kombinace'. To vede k přeložení podle metody kvadratického součtu. B = √(A₁² + A₂² + A₃² + ... + A_n²). Tento přístup je důležitý pro modální analýzy. V oddílu SRSS-Kombinace můžete nastavit, jak budou zpracována znaménka extrémních hodnot.

Kontrolní pole 'Generovat podkombinace typu Překrývání' znamená, že komponenty obsažené v kombinaci výsledků budou vytvořeny jako samostatné kombinace. Tak můžete zjistit, které kombinace byly použity k překrývání výsledků a které kritéria platí.

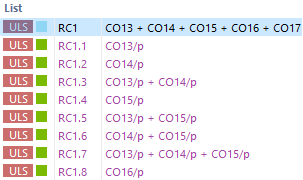

Kombinace výsledků s vygenerovanými dílčími kombinacemi

SRSS-Kombinace

Tato sekce je dostupná, pokud bylo aktivováno kontrolní pole 'SRSS-Kombinace' v sekci 'Možnosti'. Zde můžete určit, jak budou kombinovány modální odpovědi a jak budou zpracována znaménka.

Standardní forma SRSS-pravidla kombinuje výsledky kvadraticky podle výše popsané metody kvadratického součtu. Tímto zpracováním se znaménka ztrácejí. S kontrolním polem 'Použít ekvivalentní lineární kombinaci' se SRSS-pravidlo aplikuje jako ekvivalentní lineární kombinace. Tím mohou být stanovena taková měření, jako například související vnitřní síly. Ty jsou obvykle výrazně menší než podle standardní formy SRSS-pravidla. Výsledky po ekvivalentní lineární kombinaci jsou ve své podstatě konzistentní a související znaménka jsou správná ve vztahu k dominantní vnitřní síle.

Výběrová pole pro 'Znaménko extrémních hodnot' umožňují určit, které extrémní hodnoty z zátěžových případů se zahrnou do překrývání a zda se mají udržet znaménka. Tímto způsobem jsou znaménkově korigovány extrémní hodnoty lineárních vnitřních sil a deformací a související výsledky s vedoucí komponentou.

Přiřazení

Na kartě Přiřazení si můžete ověřit, které zátěžové případy nebo kombinace jsou zahrnuty v vybrané kombinaci výsledků a podle jakých kritérií jsou kombinovány. Zde můžete také ručně nastavit kritéria pro kombinaci.

Přiřazení zatěžovacích stavů pro výsledkovou kombinaci

Přiřazeno pro EK

V tabulce jsou zátěžové případy kombinace výsledků seřazeny. Hodnoty uvedené ve sloupci 'Faktor' jsou založeny na dílčích bezpečnostních a kombinačních koeficientech podle normy. Používají se podle návrhové situace a kategorie zatížení.

'Druh zatížení' popisuje, jak bude každý zátěžový případ zohledněn v kombinaci:

• Stálé: Zatížení je účinné v každém případě.
• Dočasné: Zatížení je zohledněno pouze tehdy, pokud vede ke zvýšení vnitřních sil a deformací.

Operátor vyjadřuje, jak jsou zátěžové případy spojeny:

• +: Symbol označuje aditivní kombinaci. Zátěžový případ je zohledněn nezávisle na jiném zátěžovém případě, kdy výsledky mají nepříznivý vliv.
• nebo: Kritérium popisuje alternativní kombinaci. Výsledky určitých zátěžových případů se navzájem vylučují, jako například vítr. Jsou zohledněny pouze hodnoty, které přinášejí nejnepříznivější příspěvek.

Ruční definice kombinace výsledků

Pomocí tlačítka na konci 'Seznamu' můžete ručně doplnit kombinaci výsledků. Karta 'Přiřazení' musí být podle toho příslušně upravena. Tento systém platí také, pokud používáte kombinační asistent pro kombinace zatížení a máte v kartě 'Základní' kontrolní pole 'Kombinace výsledků' aktivované.

Manuální zadání kombinace výsledků

Ve sloupci 'Přiřadit' jsou uvedeny všechny dostupné zátěžové případy, kombinace zatížení a kombinace výsledků. Pro přenos položky do seznamu 'Přiřazeno pro EK' můžete použít následující možnosti:

• Poklepejte na položku.
• Vyberte položku nebo více položek s přidržení klávesy Ctrl. Poté klikněte na tlačítko .

Tlačítka a určují, jaký operátor se použije při propojování položek:

• +: Zátěžové případy se přidávají.
• NEBO: Zátěžové případy působí alternativně.

Ke změně 'Faktoru' zátěžového případu nebo kombinace aktivujte první sloupec příslušného řádku. Zadejte správný koeficient nebo jej vyberte ze seznamu.

Podobně můžete přizpůsobit 'Druh zatížení' a 'Operátor': Aktivujte pole a vyberte vhodnou položku ze seznamu.

Sekce 'Syntax Input' umožňuje přímou definici kombinace výsledků. Zadejte zátěžové případy nebo kombinace s koeficientem, symbolem druhu zatížení ('/p' nebo bez něj) a operátorem ('+' nebo 'nebo'). Poté vyznačte kritérium definice tlačítkem .

Související kombinace

Na kartě Související kombinace můžete nastavit "příbuzné" kombinace, které vznikají ze stejných zátěžových případů pro jednotlivé návrhové situace.

Definice jejich kombinací pro návrhové situace

Princip je podrobněji popsán v kapitole Kombinace zatížení.
