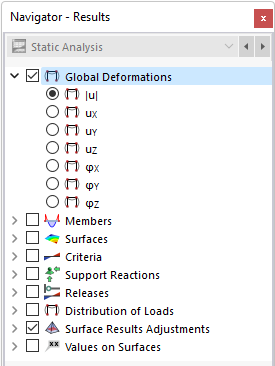

Вы можете изобразить результаты для узлов графически, используя категории Общие деформации и Опорные реакции навигатора. Численные результаты узлов находятся в категории таблицы Результаты по узлам.
Общие деформации

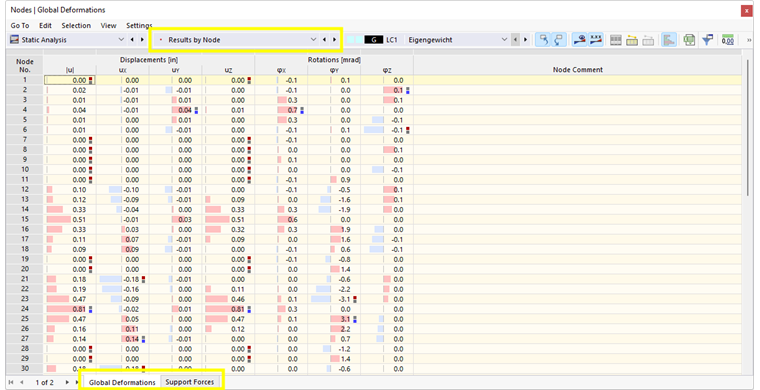

На рисунке Результаты по узлам в таблице показана таблица с глобальными деформациями узлов.
Данные перемещения и повороты означают следующее:
| u | Абсолютная величина общего перемещения | ||
| uX | Перемещениe вдоль глобальной оси X | ||
| uY | Перемещениe вдоль глобальной оси Y | ||
| uZ | Перемещениe вдоль глобальной оси Z | ||
| φX | Вращение вокруг глобальной оси Х | ||
| φY | Вращение вокруг глобальной оси Y | ||
| φZ | Вращение вокруг глобальной оси Z |
Совет
Вы можете использовать
вы можете отобразить деформации в виде последовательности перемещений (см. функцию Анимация деформаций).
Деформированное состояние модели

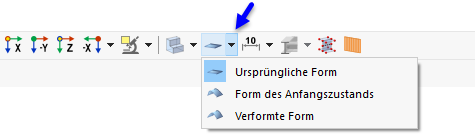

Кнопка списка на панели инструментов позволяет изобразить форму реальной модели в различных состояниях деформации.
Кнопки имеют следующие функции:
Пример отображения различных форм затем можно найти в руководства по Поиску формы.
опорные реакции

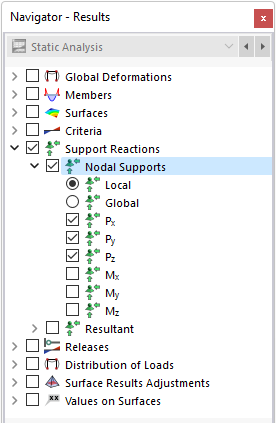

Опорные реакции обозначаются 'P', опорные моменты - 'M'. Обычно они связаны с глобальной системой координат. В навигаторе можно указать, какие компоненты отображаются графически. У повернутых узловых опор можно отобразить также местные опорные реакции.

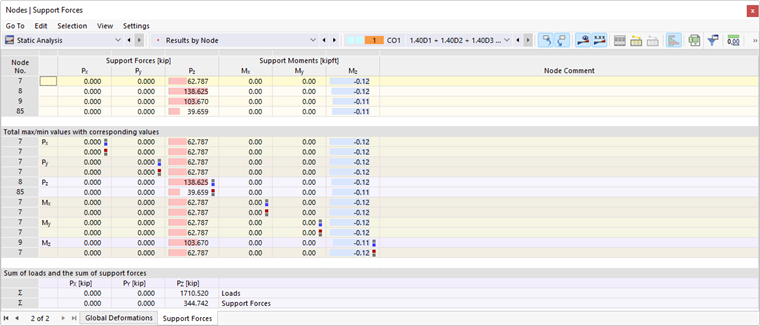

В таблице перечислены силы и моменты, которые передаются в узловую опору. Таким образом, относительно знаков, в таблице не отображаются опорные реакции или моменты со стороны опоры. Данные знаки являются результатом направлений глобальных осей. Если общая ось Z направлена вниз, то загружение «собственный вес», например, приведет к положительной опорной реакции PZ, а ветровая нагрузка, действующая против общей оси X, приведет к отрицательной опорной реакции PX. Таким образом, приводимые в таблице опорные реакции, представляют собой нагрузки фундамента.

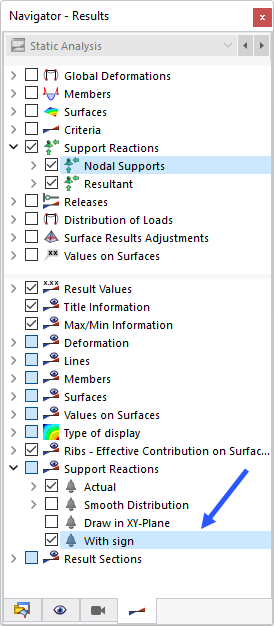

В отличие от результатов, указанных в таблице, векторы 'Опорные реакции' в графическом виде представляют опорные силы и моменты со стороны опоры. Компоненты визуализируются по размеру и направлению векторов. Вы также можете отобразить знаки введенных сил в рабочем окне, выбрав соответствующую запись в нижнем разделе навигатора. Используйте эту функцию только для визуализации введенных сил, во избежание недоразумений.
Положительный момент опоры действует по часовойс стрелке вокруг соответствующей положительной глобальной оси. Подобно векторам у опорных реакций, у векторы уже есть знаки, знаки величин должны быть рассмотрены независимо: Знаки указывают направления моментов в отношении глобальных осей.
Сумма нагрузок и сумма опорных реакций
Для загружений и сочетаний нагрузок контрольные суммы Σ нагрузок и опорных реакций указаны в конце таблицы. Данный баланс будет иметь преимущество в том случае, если модель дополнительно содержит линейные опоры, опоры стержней или опоры поверхностей. Эти опорные реакции также необходимо учитывать в общем балансе.
