Un apoyo en superficie describe el apoyo de todos los elementos 2D de una superficie. Los desplazamientos de estos elementos pueden evitarse o limitarse mediante muelles traslacionales.
Base
La pestaña Datos principales gestiona los parámetros de apoyo básicos.
condiciones de apoyo
Las condiciones de apoyo se dividen en grados de libertad 'Traslacional' y 'Cortante'. Para definir un apoyo, seleccione la casilla para el eje respectivo. La marca indica que el grado de libertad está bloqueado y el desplazamiento del elemento en la dirección de este eje de superficie es imposible.
Si no hay apoyo o coacción a cortante disponible, desmarque la casilla correspondiente. Entonces, la constante del muelle traslacional o a cortante se establece en cero. Puede ajustar la 'Constante elástica' en cualquier momento para modelar un apoyo elástico de la superficie. Introduzca las rigideces del muelle como valores de cálculo.
Los parámetrosCu,x yCu,y representan muelles traslacionales que describen la resistencia de la cimentación contra el desplazamiento en las direcciones x e y de la superficie. En el caso de una losa de cimentación, puede utilizarlos para definir la resistencia (independiente de la carga) en las direcciones horizontales.
Gráficamente, los símbolos del apoyo siempre se colocan en la dirección del eje positivo de la superficie. Si los símbolos se encuentran en el lado 'incorrecto' de la superficie, puede cambiarlos con la opción Invertir sistema de ejes local, a la que se puede acceder en el menú contextual de la superficie. Esta opción está disponible para todos los modelos de tipo '3D', no para los modelos planos. Tenga en cuenta que la función contraria también cambia la dirección efectiva de la no linealidad.
Para la dirección 'uz ', es posible especificar una no linealidad (ver imagen Nuevo apoyo en superficie). El criterio 'Fallo si la tensión de contacto σz es negativa o positiva ' controla si el apoyo solo puede absorber tensiones positivas o negativas. Puede definir parámetros de no linealidad adicionales en el -negativeNonlinearitySettingsTab - Fallo si la tensión de contacto es negativa o positiva σz .
Compruebe la orientación de los ejes z locales al aplicar el criterio de fallos. Puede mostrar y ocultar los ejes de la superficie utilizando el menú contextual de la superficie.
Las Condiciones de apoyo para 'Cortante' vxz y vyz controlan cómo se tiene en cuenta la resistencia a cortante del apoyo en la dirección de los ejes x e y de la superficie. En la mayoría de los casos, la constante de PasternakCv está entre 0.1 ⋅Cu,z (capacidad de cortante menor) y 0.5 ⋅Cu,z (capacidad de cortante media). En general, se aplica lo siguiente: Cv,xz = Cv,yz.
En el caso de un apoyo sin rodillos enuz, los elementos de cortante correspondientes de la matriz de rigidez se activan automáticamente.
La siguiente tabla según Kolar [1] proporciona valores de orientación para las constantes elásticas del apoyo de los suelos.
Consistencia del suelo | Cu,z [kN/m3 ] | Cv [kN] | Cv [kN] | Cv [kN] |
---|---|---|---|---|
mínimo | media | alto | ||
muy blando | 1 000 | 0 | 500 | 1 000 |
medio denso | 10 000 | 0 | 5.000 | 10 000 |
denso | 100.000 | 0 | 50.000 | 100.000 |
uz - Fallo si la tensión de contacto σz es negativa o positiva

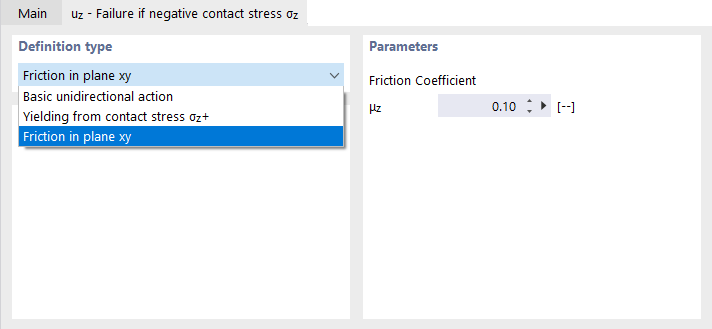

En esta pestaña de diálogo , se puede describir en detalle el fallo uz como una propiedad no lineal del apoyo en superficie (consulte la imagen Nuevo apoyo en superficie).
La lista ofrece las siguientes opciones:
- Acción unidireccional básica: el apoyo falla en el caso de tensiones de contacto negativas o positivas.
- Fluencia a partir de la tensión de contacto: el apoyo falla en el caso de tensiones de contacto negativas o positivas y es eficaz en la otra área solo hasta una cierta tensión. Si se rebasa, son las deformaciones las que siguen aumentando, no las tensiones.
- Fricción en el plano xy: el apoyo falla en el caso de tensiones de contacto negativas o positivas. Los esfuerzos cortantes se absorben por fricción. Dependen de las fuerzas de contacto existentes. Se aplica la siguiente relación: τ = μz ⋅ σ
