Значения результатов на поверхностях

Кнопка включает или выключает отображение значений результатов для стержней. Для результатов площадей доступны специальные функции, которые позволяют целенаправленный анализ.

Отображение значений результатов

Вы можете управлять отображением значений результатов на площадях и отображаемыми деталями результатов с помощью опций в 'Навигаторе - Результаты'. Для этого используйте записи Значения на поверхностях в обоих разделах навигатора.

Отображение значений на поверхностях

Категория 'Значения на поверхностях' в верхнем разделе позволяет включать и выключать отображение значений результатов. Здесь также определяется вид(ы) результата, значения которого будут отображаться.

Категория 'Значения на поверхностях' в нижнем разделе управляет некоторыми настройками, которые позволяют влиять на вывод и отображение значений результатов.

Категория результатов для значений

В верхнем разделе навигатора вы устанавливаете категорию результатов, которая будет использоваться для отображения значений.

Текущая селекция

Отображение значений текущей категории результата

Поле выбора 'Текущая селекция' согласовано с графическими результатами: на изображении выше это основные внутренние усилия m_y. Таким образом, отображаются значения результатов текущей деформации, внутренних усилий или напряжений.

Группы

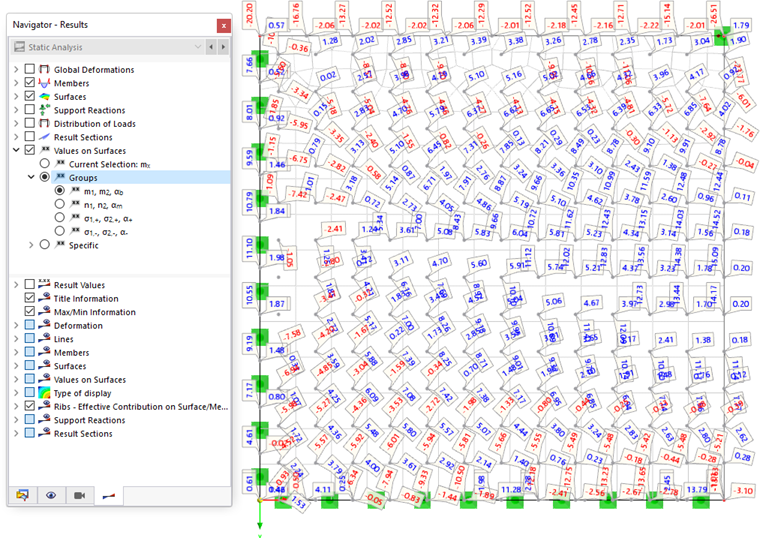

Отображение группы главных моментов

Поле выбора 'Группы' позволяет отображать два значения результатов на каждой точке результата. Доступны четыре группы с внутренними усилиями и напряжениями. Изображение выше показывает группу главных моментов m₁ и m₂. Величины решетки расположены повернем относительно угла α_b.

Специфически

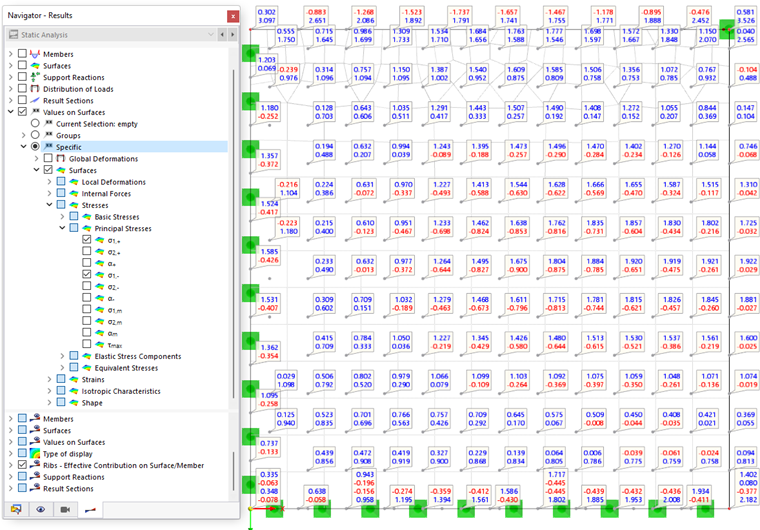

Отображение значений главных напряжений для положительной и отрицательной стороны поверхности

Опции в поле выбора 'Специфически' позволяют индивидуально определять, какие значения результатов будут отображаться: деформации, внутренние усилия, напряжения, деформации. На изображении выше показаны значения главных напряжений, которые присутствуют на положительной и отрицательной сторонах поверхности.

Настройки для значений результатов

В нижнем разделе навигатора вы можете задать, в каких точках будут отображаться значения результатов и в какой форме они будут представлены.

Отображение экстремальных значений моментов поверхности с помощью символов

Экстремумы

Контрольное поле 'Экстремумы' позволяет управлять, будут ли отображаться только экстремальные значения результатов. В зависимости от настройки отображаются соответствующие минимумы или максимумы модели, поверхностей или объемных тел. Изображение выше показывает минимальные и максимальные главные моменты m₁, присутствующие на каждой поверхности.

В узлах решетки и пользовательских точках / В узлах КЭ-сети

Отображение значений результатов в точках сетки КЭ

Значения результатов отображаются либо в узлах решетки и пользовательских точках результатов, либо в узлах КЭ-сети. Изображение выше показывает максимальные эквивалентные напряжения σ_v, присутствующие в узлах сети.

Настройки сетки результатов для поверхности можно выполнить в диалоге Редактировать поверхность . Пользовательские точки результатов обрабатываются в Типах поверхностей. С помощью кнопки можно непосредственно устанавливать точки результатов.

Символы / Нумерация / Прозрачность

Последние три контрольных поля в нижнем разделе 'Значения на поверхностях' управляют тем, как отображаются значения.

• Символы: указывается вид результата (u, m₁, σ_z).
• Нумерация: отображается номер узла решетки R или узла КЭ-сети N.
• Прозрачность: значения отображаются без рамки и фона.

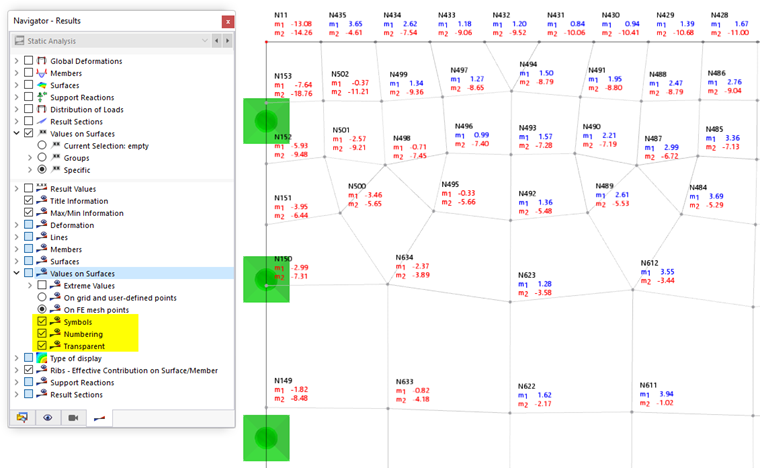

Следующее изображение показывает главные моменты с нумерацией узлов КЭ в прозрачной форме.

Отображение основных моментов с помощью символов и нумерации

Адаптация цвета и шрифта значений результатов

Чтобы адаптировать цвета и шрифт значений результатов, выберите в меню Параметры функцию Свойства отображения. В диалоге 'Свойства отображения' затем откройте категорию Результаты. Выберите запись Значения на поверхностях.

Настройка шрифта и отображения значений результатов

В разделе 'Значения на поверхностях' вы можете адаптировать цвет фона и рамки, шрифт, расположение и прозрачность. Изменения будут отображены в предварительном просмотре справа.

Доступны отдельные настройки для 'экрана' и 'протокола'. Если кнопка активирована, изменения будут синхронизированы для обеих способов вывода.

Фильтрация значений результатов

Для значений результатов доступны возможности фильтрации, которые можно использовать для отображения результатов. Вызовите в меню 'Результаты' функцию Фильтр значений результатов и откройте диалог 'Фильтр значений результатов'.

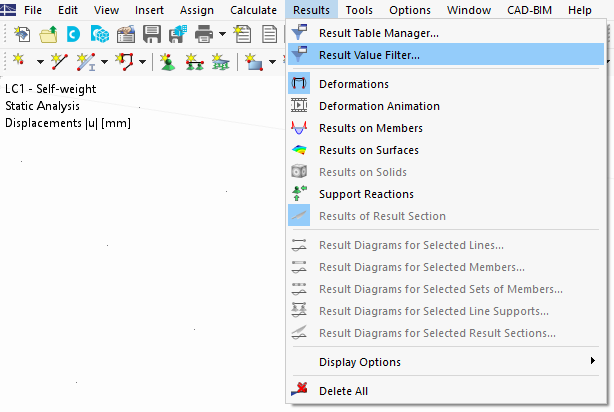

Фильтр значений результатов звонков

В фильтре значений результатов можно установить критерии для отображения значений результатов.

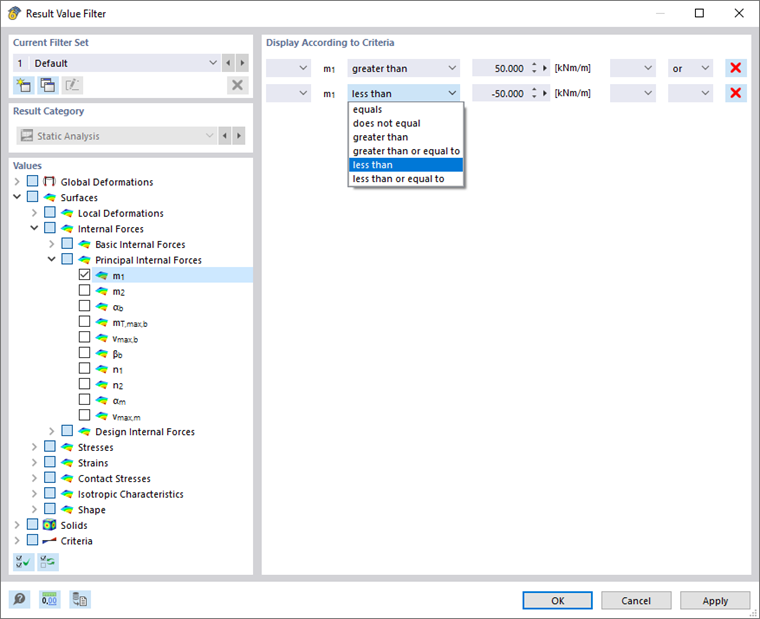

Настройки фильтра результатов

Текущий набор фильтров

Раздел в левом верхнем углу позволяет сохранять настройки фильтра. По умолчанию настроены все результаты без ограничений как 'Стандарт'.

Чтобы сохранить определенные настройки для значений результатов, нажмите кнопку . Укажите название в диалоге 'Новый набор фильтров'.

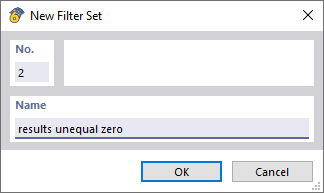

Диалог 'Новый набор фильтров'

После нажатия ОК вы можете установить параметры для нового набора фильтров. Они становятся доступны для анализа в списке 'Текущий набор фильтров'.

Значения

Установите в дереве каталогов по контрольным полям, для каких видов результатов вы хотите установить критерии. Если вы отметите контрольное поле, в разделе 'Отображать по критериям' можно задать условия для этого вида результата.

Отображать по критериям

Здесь вы можете определить условия, применяемые к значениям результатов выбранного вида результата. Выберите во втором столбце, какое сравнение будет действовать. В третьем столбце введите значимое значение.

Чтобы установить дополнительный критерий, выберите в последнем столбце запись 'или' (каждый критерий по отдельности) или 'и' (все критерии должны быть выполнены). Затем в новой строке установите следующее условие.

Изображение Определение критериев фильтрации для значений результатов показывает критерии для главных моментов поверхностей. С этими настройками все значения моментов m₁, которые находятся в пределах ±50 kNm, будут скрыты.

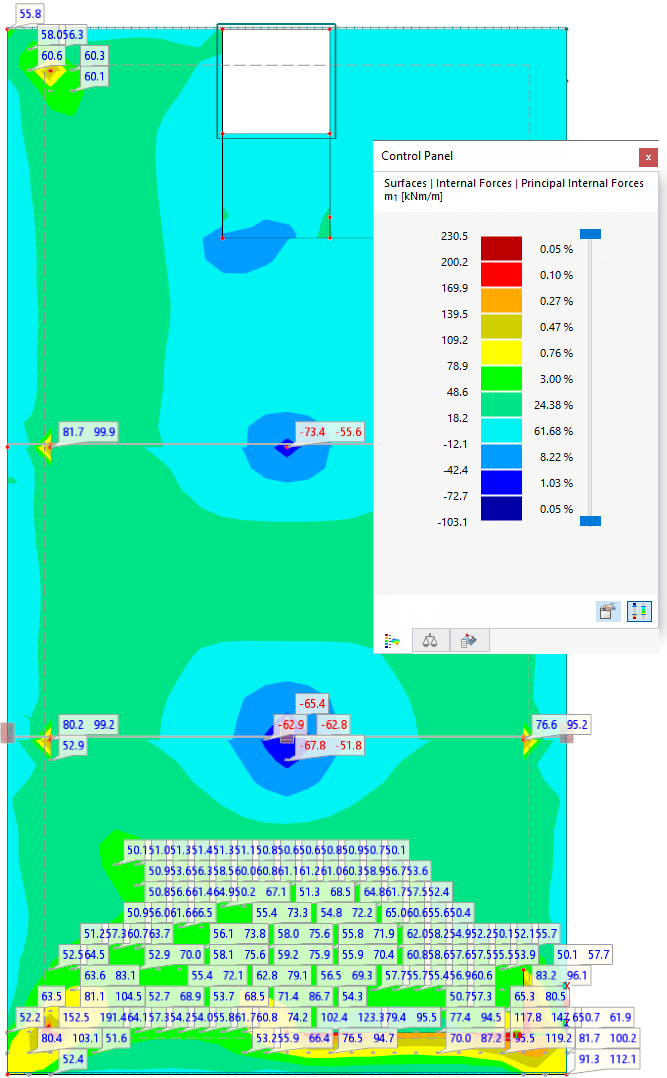

Значения результатов с критериями фильтра
