Průběh výsledků v řezu

Výsledkové průběhy v průřezu zobrazují výsledky v napěťových bodech průřezu. Pro zobrazení tohoto zobrazení klikněte na tlačítko Diagram v průřezu . Toto tlačítko je k dispozici v tabulkách výsledků kategorie 'Ocelové dimenzování' pro prutové objekty, nikoli však pro plochy.

Zobrazí se okno 'Výsledkové průběhy v průřezu'. Grafika ukazuje napěťový stav, který odpovídá výsledku aktuální řádkové položky tabulky.

Grafiku lze ovládat myší jako obvykle, například ji přiblížit. Funkce jsou popsány v kapitole Ovládání grafiky v příručce RFEM.

Zobrazení výsledků lze také upravit pomocí tlačítek na panelu nástrojů. Ta mají následující funkce:

Tlačítko Funkce
Diagram využití Seznamový přepínač s možností volby pro Druhy výsledků
Zobrazení hodnot ve všech napěťových bodech Zobrazit a skrýt hodnoty v napěťových bodech
Zobrazit pouze extrémní hodnoty Zobrazit pouze extrémní hodnoty kladných a záporných výsledků
Součinitel v procentech Umožňuje škálovat výsledkové průběhy pomocí faktoru v [%]
Zobrazit obrysy průřezu Zobrazit a skrýt obrys průřezu
Zobrazit kóty Zobrazit a skrýt rozměry
Zobrazit osový systém Zobrazit a skrýt osový systém
Zobrazit střed smyku Zobrazit a skrýt smykový střed
Zobrazit napěťové body průřezu Zobrazit a skrýt napěťové body
Zobrazit jednotlivá pole Zobrazit a skrýt c/t části (jednotlivá pole)
Zobrazit číslování napěťových bodů Zobrazit a skrýt číslování napěťových bodů
Zobrazit síť prvků Zobrazit a skrýt FE síť
Informace o průřezu Otevřít okno 'Informace o průřezu'
Ihned k vytištění Umožňuje tisk aktuálního zobrazení
Zobrazit celý model Zobrazuje celkový pohled na výsledkové průběhy

Tip

Chcete-li zobrazit výsledkové průběhy pro jiný posudek, vyberte příslušný řádek tabulky v programu, aniž byste zavřeli okno 'Výsledkové průběhy v průřezu'.

Druhy výsledků

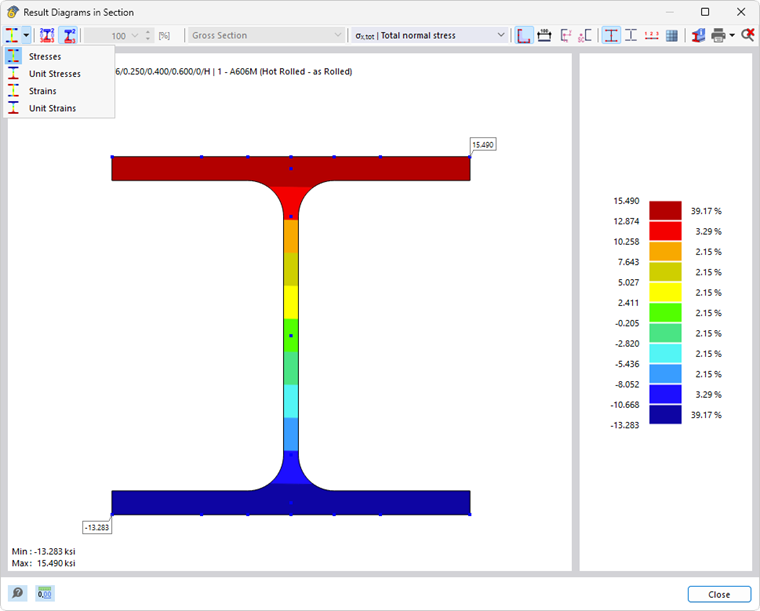

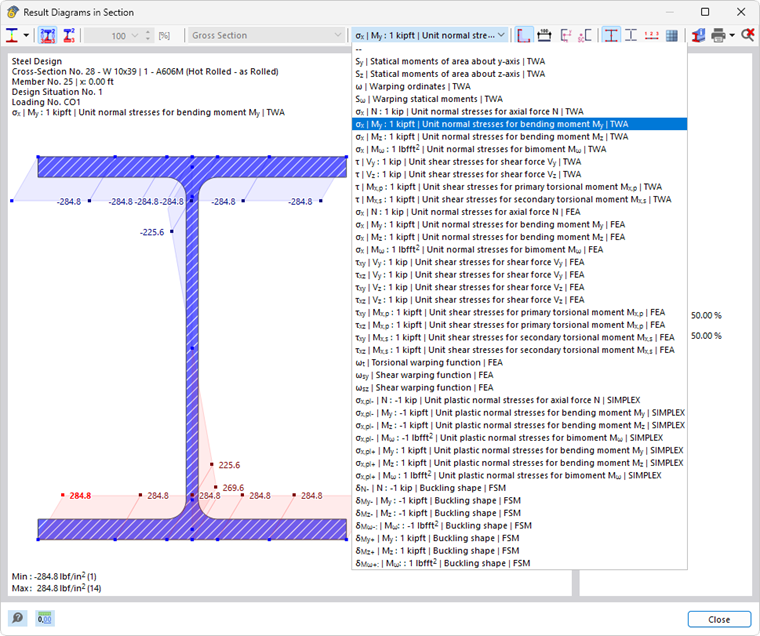

Pomocí seznamového přepínače Diagram využití můžete vybrat, které výsledky by měly být v průřezu zobrazeny. Podle posudku jsou k dispozici následující možnosti:

  • Graf využití
  • Napětí
  • Jednotková napětí
  • Deformace
  • Jednotkové deformace

V závislosti na existujícím namáhání můžete zobrazit různé výsledky v průřezu. K tomu použijte možnosti volby v menu.

Označení TWA představuje výsledek z výpočtu tenkostěnného průřezu, FEM pro výpočet průřezu metodou konečných prvků. Pro posudek se používá metoda, která je pro průřez definována (viz kapitola Průřezy).

Dodatek FSM pro klopné tvary se vztahuje k výsledkům založeným na metodě konečných pruhů (viz odborný příspěvek Lineární větvící zatěžovací analýza metodou konečných pruhů).

Výsledky z výpočtu metodou konečných prvků se vždy zobrazují jako barevné průběhy přímo v průřezu. Výsledky z tenkostěnné analýzy a míra využití se naopak zobrazují jako průběhy v napěťových bodech.

Elastické rozložení napětí

Při zobrazování napětí u přítomných momentů a sil při daném posudku je třeba mít na paměti, že napětí jsou vždy počítána s elastickým rozložením. U plastického posouzení průřezu tedy zobrazená napětí představují pouze doplňkovou informaci a nejsou použita pro posudek. Plastické rozložení napětí v průřezu nelze aktuálně vypočítat.

Napětí na únosném průřezu

Pokud je pro vybraný posudek napětí určováno na únosném průřezu (například v případě průřezu třídy 4 Eurokódu 3), lze v seznamové volbě rozlišit mezi zobrazením napětí na únosném průřezu a hrubém průřezu.

Tisk grafiky

Pomocí možností seznamového přepínače Ihned k vytištění můžete aktuální grafiku přímo vytisknout, uložit jako PDF nebo předat do tisku. Podrobnosti, které mají být zobrazeny, lze také nastavit v náhledu tisku.

Důležité

Při tisku grafiky do tisku nebude tato aktualizována, pokud dojde ke změnám vstupních dat.
