Otevření globálních nastavení
Základní nastavení pro posouzení ocelových konstrukcí se provádí v dialogu „Globální nastavení“. Tento dialog je v zásadě nezávislý na normě, kterou jste vybrali v základních údajích o modelu. Výchozí hodnoty se však mohou lišit.

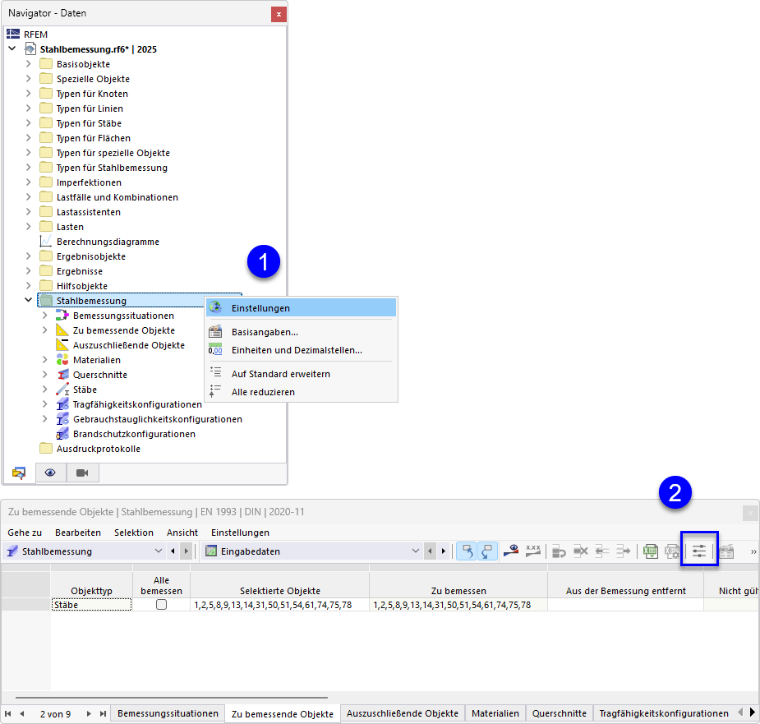

Globální nastavení můžete otevřít jedním z následujících způsobů:
- Místní nabídka v položce navigátoru „Posouzení ocelových konstrukcí“
- Tlačítko
na panelu nástrojů tabulek pro posouzení ocelových konstrukcí
Globální nastavení
Pomocí tlačítka
můžete obnovit výchozí nastavení normy.
Konfigurace pro výpočet
Ve výchozím nastavení se provádí výpočet všech dostupných konfigurací. Pokud však chcete například vynechat posouzení použitelnosti, deaktivujte možnost „Použitelnost“. V takovém případě se neprovádí žádné posouzení mezního stavu použitelnosti; vstupní data pro posouzení ocelových konstrukcí se přiměřeně zredukují.
Návrhové situace, které jsou přiřazeny k deaktivované konfiguraci, nejsou při posouzení zohledněny. Přiřazení návrhových situací je upraveno v tabulce Návrhové situace.
Nastavení vyhlazení
Nastavení vyhlazení jsou důležitá pro posouzení ploch. Napětí se vypočítají pro uzly sítě konečných prvků a poté se vyhladí pomocí interpolace. Díky tomu lze v grafu vidět plynulý průběh výsledků.
V seznamu jsou k dispozici následující nastavení vyhlazení:
- Konstantní v prvcích sítě
- Nespojitě
- Spojitě po plochách
- Spojitě po sádách ploch, jinak po plochách (výchozí nastavení)
- Spojitě po plochách
Jednotlivé možnosti jsou popsány v kapitole Vyhlazení výsledků manuálu RFEM.
Metody posouzení
V této části můžete nastavit, jakým způsobem se budou přenášet vnitřní síly z kombinací zatížení a výsledných veličin do posouzení. V seznamu jsou k dispozici tři metody posouzení.
- Komplexní metoda
Všechny kombinace zatížení a výsledných veličin v návrhových situacích se počítají jednotlivě. Tento přístup obvykle poskytuje nejpřesnější výsledky, ale za určitých okolností může vést k delší době výpočtu.
- Výběrová metoda
Nejprve se vypočítají vnitřní síly (max./min.) všech kombinací zatížení a výsledných veličin v dané návrhové situaci. Konstrukční výpočty se pak provedou s těmito vnitřními silami. Ve srovnání s komplexní metodou lze tímto způsobem zkrátit dobu výpočtu. Nelze však vyloučit, že nebudou zachyceny všechny možné kombinace.
- Kombinační metoda
Tento přístup představuje kompromis mezi oběma metodami: u prutů a ploch můžete pro každou variantu návrhové situace, která má být posuzována komplexní metodou, stanovit horní limit. Jakmile počet kombinací zatížení a výsledků tento limit překročí, provede se posouzení výběrovou metodou.
Kontrola štíhlosti prutů a sad prutů
V rámci posouzení ocelových konstrukcí se také kontroluje štíhlost prutů a sad prutů namáhaných tahem, tlakem nebo ohybem. Zde můžete zadat mezní hodnoty λlim. Pokud jsou u posuzovaných prutů nebo sad prutů zadány vzpěrné délky pro segmenty, jsou při výpočtu štíhlostí také zohledněny. Vyhodnocení se provádí v tabulkách výsledků pro štíhlosti.
Optimalizace – maximální dovolené využití
Tento addon umožňuje provést optimalizaci normovaných průřezů (viz kapitola Průřezy) Při prověřování možných variant se využití dané varianty porovnává s maximální hodnotou definovanou na tomto místě.
Ukládání výsledků
U modelů s několika tisíci objekty mohou být soubory s výsledky velmi velké. V seznamu jsou k dispozici dvě možnosti, pomocí kterých můžete ovlivnit ukládání výsledků statického výpočtu.
- Podle místa nebo Podle uzlů sítě/bodů rastru
Maximální výsledky se ukládají pro všechny body napětí prutů, resp. uzly sítě KP a body rastru ploch. To má odpovídající vliv na velikost souboru.
- Podle objektů
Uloží se pouze maximální výsledky každého prutu nebo každé plochy. Soubor s výsledky bude podstatně menší.
Nastavení vyhlazení pro výpočet výsledkového prutu
Výsledkový prut zahrnuje vnitřní síly prutů, ploch nebo těles. Pro posouzení v addonu můžete určit, jaké nastavení vyhlazení se použije při integraci výsledků. V seznamu jsou k dispozici následující možnosti:
- Konstantní v prvcích sítě
- Nespojitě
- Spojitě po plochách resp. tělesech
- Spojitě po sadách ploch resp. sadách těles, jinak po plochách resp. tělesech
- Spojitě po všech plochách resp. tělesech
Jednotlivé možnosti jsou popsány v kapitole Vyhlazení výsledků manuálu RFEM.
Zobrazit výsledky
Je-li vybráno políčko „Zobrazit výsledky podle návrhové situace“, výsledky se v tabulkách zobrazí pro každou návrhovou situaci zvlášť.
Výpočet výsledků
Výsledky ploch vycházejí z výsledků v uzlech konečných prvků, které jsou pro grafické zobrazení upraveny s ohledem na nastavení vyhlazení. Stejně jako u výsledků statické analýzy můžete v Navigátoru – Výsledky vybrat, zda se hodnoty zobrazí v uzlech sítě konečných prvků nebo v bodech rastru ploch (viz kapitola Výsledkové hodnoty na plochách manuálu RFEM).
Obě možnosti v seznamu se týkají výsledků v tabulkách: umožňují určit, zda se mají zobrazit hodnoty uzlů sítě nebo bodů rastru. Rastr ploch představuje výstup ve výsledkových bodech s pravidelnými odstupy, který je nezávislý na síti konečných prvků (viz kapitola Plochy manuálu RFEM).
Nastavení pro průřezy
V některých návrhových normách jsou pasáže, které platí pouze pro uzavřené nebo pouze pro otevřené průřezy. Rozlišení mezi otevřenými a uzavřenými průřezy u obecných tvarů průřezů se provádí na základě Bredtova podílu It,Bredt na celkovém momentu tuhosti v prostém kroucení It. U uzavřených průřezů je moment tuhosti v prostém kroucení je téměř zcela dán Bredtovým podílem.
Životní cyklus výsledků
Jakmile provedete změnu ve vstupních datech, výsledky posouzení ocelových konstrukcí se smažou. Tím se zajistí, že posouzení vychází ze správných okrajových podmínek. V některých případech však může být vhodné výsledky zachovat (například pro provedení změny v komplexním modelu, která nemá vliv na posouzení). V takovém případě deaktivujte příslušné políčko. Při změně se tak neprovede nový výpočet. Všechny výsledky, kterých se tato změna týká, se pak zobrazí červeným písmem, neboť mohou pozbýt platnosti. Aktualizují se až po novém posouzení.
