Detaily posudku

Ve výsledkových tabulkách v kategorii 'Posouzení železobetonových konstrukcí' je možné otevřít detaily posudku jednou z následujících možností:

• Tlačítko v panelu nástrojů tabulky
• Dvakrát klikněte na řádek výsledků

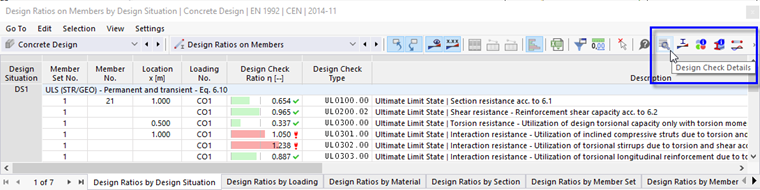

Tlačítko "Detaily posouzení" v panelu nástrojů Tabulka

Otevře se dialog "Detaily posudku". Zobrazí se návrhové rovnice včetně mezivýsledků posouzení nebo výztuže, které platí pro výsledek vybraný v tabulce.

Kontrola detailů podélné výztuže

Ve střední části se zobrazí podrobné výsledky, v pravém sloupci pak vzorce pro posouzení.

Zobrazení

V levé části je možné zadat parametry řádku, který se vybere při otevření dialogu. Lze tak zkontrolovat návrhovou situaci, rozhodující objekty a kritérium posouzení.

Pokud chcete zkontrolovat detaily pro jinou konstelaci případů, můžete vždy upravit parametry ve výběrových seznamech - návrhová situace, zatížení, objekt, uzly v místě x nebo sítě, posouzení. Pro všechny typy počítaných výsledků jsou k dispozici možnosti výběru. Pokud jste například posoudili pouze pruty, nezobrazí se žádné možnosti pro sady prutů a plochy. Kromě toho není možné přepnout na posouzení prutů v detailech posudku ploch. V takovém případě je třeba v programu vybrat příslušnou výsledkovou tabulku, aniž by se dialog 'Detaily posouzení' zavřel.

Pokud chcete zkontrolovat výsledky jiného objektu, můžete prut nebo plochu odstranit pomocí tlačítka v pracovním okně.

U výsledků sady prutů jsou v seznamu prutů k dispozici pouze čísla prutů, která patří k dané sadě prutů. Pokud u sady prutů klikneme na tlačítko se 'poloha prutu x' vztahuje na začátek sady prutů. Pokud není aktivní, pak se místo x vztahuje na začátek vybraného prutu. Pruty posuzované bez sady prutů jsou k dispozici v seznamu, pokud u položky "Sada prutů č." vyberete položku " -- ".

V detailech posouzení únosnosti průřezu máte možnost zobrazit vztah mezi návrhovými vnitřními silami v interakčním diagramu. Zaškrtněte políčko "Interakční diagram" a zadejte parametry pro tento diagram.

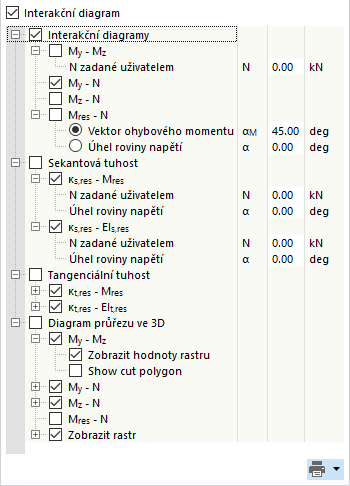

Zadání parametrů pro interakční diagram

Diagram lze vyhodnotit v záložce Interakční diagram.

Detaily posudku

Nejdůležitější vstupní parametry, mezihodnoty a výsledky posouzení jsou uvedeny ve stromové struktuře v záložce Detaily posudku ve střední části (viz obrázek Detaily posudku podélné výztuže). Můžete tak porozumět provedeným posouzením a podrobně stanoveným plochám výztuže.

Mezihodnoty lze zkontrolovat také ve vzorcích pro posouzení vpravo. Po kliknutí na řádek v kategorii "Návrhové hodnoty" se v rámu zvýrazní příslušný vzorec posouzení.

Posudky v místě

V záložce Posouzení v místě se zobrazí všechna posouzení provedená v místě x nebo v bodech sítě. Poskytuje vám rychlý přehled o využití různých typů posouzení.

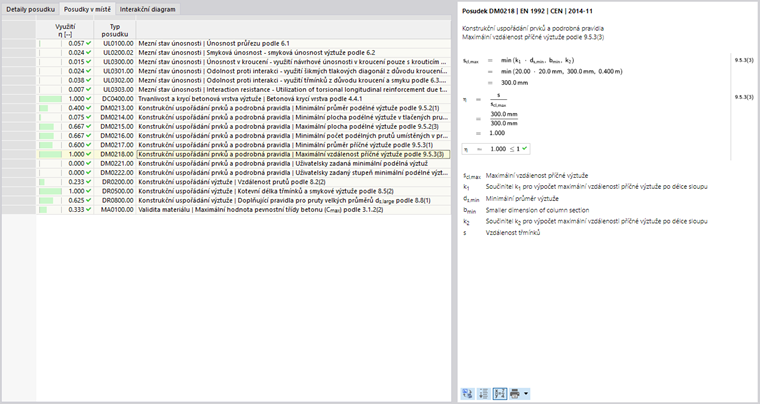

Posudky v místě

Pokud klikneme na řádek, zobrazí se vpravo příslušný vzorec posouzení. Dvojím kliknutím na řádek otevřete záložku "Detaily posudku", kde můžete zkontrolovat mezihodnoty a výsledky posouzení.

Interakční diagram

Záložka Interakční diagram je k dispozici v detailech posouzení prutů, pokud jste v sekci "Zobrazit" aktivovali zaškrtávací políčko "Interakční diagram" (viz obrázek Zadání parametrů pro interakční diagram).

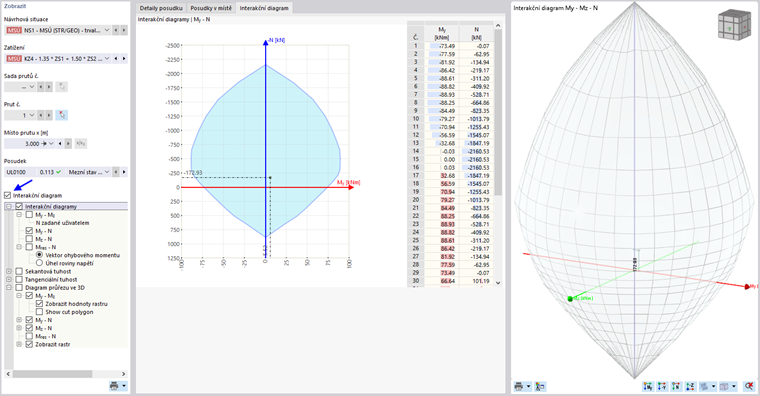

Interakční diagram moment-normálová síla

Interakční diagram ukazuje, které konfigurace ohybových momentů a normálových sil vedou k dosažení únosnosti
vyztuženého průřezu. Tyto informace lze použít jako základ pro posouzení mezního stavu únosnosti.

V sekci "Zobrazit" zadejte, který interakční diagram se má zobrazit. Kromě interakčních diagramů vztahujících se k osám průřezu (M_y -N a M_z -N) je možné vytvořit individuální vektor momentů pro vytvoření interakčního diagramu M_res -N. Kromě toho je možné zobrazit "Sečnovou tuhost" a "Tangentu tuhosti" graficky nebo v tabulce. Pomocí zaškrtávacího políčka "Řez ve 3D" lze nastavit, zda se rovina řezu zobrazí také v trojrozměrném interakčním diagramu.

Vpravo od dvourozměrného diagramu se v tabulce zobrazí dvojice hodnot pro mezní stav únosnosti. Tato tabulka je dynamicky propojena s diagramem, takže vybraný mezní bod se zobrazí také v diagramu.

Vzorce pro posouzení

V pravé části se zobrazí hlavní vzorce pro stanovení mezihodnot a také konečný výpočet kritéria posouzení. Po kliknutí na vzorec se v detailech posudku vybere příslušný řádek v kategorii "Návrhové hodnoty". Můžete použít na dolním okraji lze pomocí tlačítka přepínat mezi symboly vzorců a číselnými hodnotami bude představovat zkrácenou verzi s rovnicí posouzení.

Vzorce pro posouzení lze použít také v dokumentaci. V tlačítku seznamu k dispozici je několik možností tisku.

Zde jsou k dispozici Přepíná mezi vzorci a pohledem na model Tímto způsobem lze rychle lokalizovat místo posouzení v modelu.

Nabídka "Zobrazit" a "Možnosti"

V dialogu "Detaily posudku" jsou k dispozici funkce, kterými lze otevřít další dialogy pro vyhodnocení výsledků nebo pro kontrolu zobrazení. Alternativně můžete použít příslušná tlačítka. Tlačítka v této sekci mají následující funkce:

Tlačítko	Funkce
	Synchronizuje detaily posudků s vybranými objekty v tabulce
	Synchronizuje tabulku výsledků s výběrem detailů posudku
	Zobrazí nebo skryje barevnou stupnici relací v záložce Kontroly v místě
	Otevře okno Průběhy výsledků v řezu
	Otevře okno s informacemi o materiálových vlastnostech betonu
	Otevře okno s informacemi o průřezových charakteristikách
	Otevře dialog Průběhy výsledků
