Linienverschmelzung

Ich habe ein Modell mit einer mehrteiligen gekrümmten Linienführung erhalten. Wie kann ich daraus eine einzige Linie erstellen?

Antwort:

Zunächst müssen die einzelnen Linien entfernt werden, da ein Verschmelzen der Teillinien zu einer Gesamtlinie nicht möglich ist. Sind nur wenige Knoten vorhanden, so können diese bei der Liniendefinition nacheinander selektiert werden. Damit bei einem System mit vielen Knoten eine Selektion mit einem selektierten Bereich funktioniert, ist es wichtig, dass die Nummerierung kontinuierlich steigend oder fallend ist. Gegebenenfalls sollte eine automatische Nummerierung vorgenommen werden.

FAQ|003469
EN-US | Fahne FAQ
[EN] FAQ 003469 | Ich habe ein Modell mit einer mehrteiligen gekrümmten Linienführung erhalten. W...

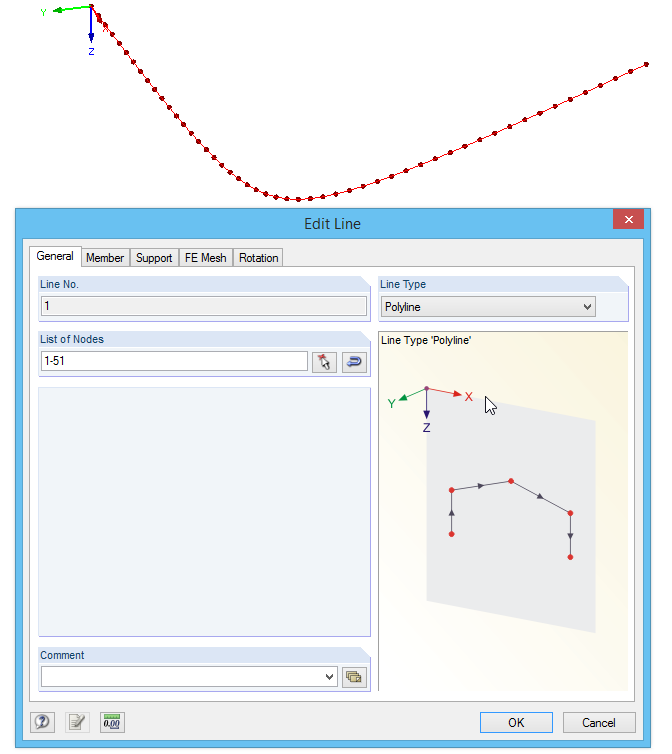

Mehrteilige Linie
Mehrteilige Linie
Autor

Herr Fröhlich sorgt für die Bearbeitung von Anwenderfragen im Kundensupport und ist zudem für die Entwicklung im Bereich Stahlbau zuständig.
