Вы можете использовать файл DXF в качестве фонового слоя для ввода объектов. В отличие от импорта DXF, при котором полная модель считывается и преобразуется в узлы и линии, фоновые слои представляют собой своего рода слой для моделирования.
С помощью кнопки
на панели инструментов CAD вы также можете задать новый фоновый слой.
Чтобы использовать фоновый слой, установите его Активным. Кроме того, должна быть активирована привязка объектов с опцией 'Фоновые слои' (см. главу Привязки объектов). Этим также можно быстро управлять с помощью кнопки
на
Панели инструментов CAD
.
Категории
Фоновый слой должен иметь формат .dxf. Задайте 'Имя файла', выбрав файл в диалоговом окне Windows с помощью кнопки
.
Определите систему координат, к которой относится фоновый слой. Вы можете выбрать пользовательскую систему координат из списка или создать новую с помощью кнопки
.
'Последовательность поворота' описывает порядок углов, с которыми может выполняться поворот осей.
'Точка вставки' определяет, какое место на "огибающей" фонового слоя будет размещено в точке начала координат. В списке доступны различные варианты для выбора:
Если вы установите флажок 'Выбрать в предварительном просмотре', вы сможете определить точку вставки графически: для этого нажмите правую кнопку
в разделе 'Точка начала координат', а затем задайте точку вставки в области предварительного просмотра.
Точка начала координат
Точка вставки фонового слоя размещается в модели в 'Точке начала координат'. Укажите координаты этой точки или задайте ее графически в рабочем окне с помощью левой кнопки
или в области предварительного просмотра с помощью правой кнопки
.
Параметры
Если для масштабирования слоя по пространственным направлениям должен использоваться 'Неоднородный масштаб', активируйте этот флажок. После этого станут доступны соответствующие поля ввода в разделе 'Масштаб'.
Если 'Единицы длины шаблона DXF' не должны автоматически перениматься из файла DXF, вы можете выбрать подходящую единицу измерения из списка.
Масштаб
В этом разделе вы можете масштабировать размер фонового слоя, например, чтобы компенсировать несоответствия в единицах измерения. Стандартным случаем является 'Однородный масштаб' Δ с равномерным масштабированием по всем направлениям. Для неоднородного масштаба активируйте соответствующий флажок в разделе 'Параметры'.
С помощью кнопки
вы можете переключаться между относительным и абсолютным вводом.
Использование фонового слоя

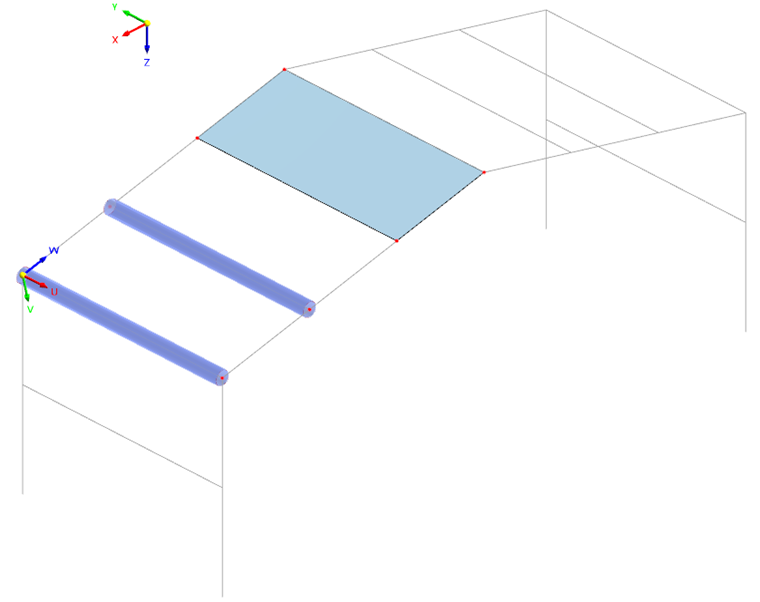

Если фоновый слой Активен, он отображается на сером фоне. Теперь вы можете размещать узлы, линии, стержни и поверхности в точках пересечения линий слоя – при условии, что привязка объектов для фоновых слоев активирована.
