Plik DXF można wykorzystać jako warstwę tła do wprowadzania obiektów. W przeciwieństwie do importu DXF, w którym cały model jest konwertowany na węzły i linie, a następnie importowany, warstwy tła stanowią rodzaj przezroczystego arkusza do określonego modelu.
Nową warstwę tła można również zdefiniować przy użyciu przycisku
na pasku narzędzi CAD.
Informacje
Aby użyć warstwy tła, należy ustawić ją na Aktywna. Ponadto należy aktywować uchwycenie obiektu z opcją 'Warstwy tła' (patrz rozdział Chwytanie obiektu). Można to zrobić również szybko za pomocą przycisku
w
Pasek narzędzi CAD
.
Kategorie
Warstwa tła musi mieć format .dxf. W tym celu należy zdefiniować 'Nazwę pliku', wybierając plik w oknie dialogowym Windows za pomocą przycisku
.
Należy zdefiniować układ współrzędnych, do którego odnosi się warstwa tła. W tym celu możesz wybrać z listy układ współrzędnych zdefiniowany przez użytkownika lub utworzyć nowy układ za pomocą przycisku
.
'Ciągłość obrotu' opisuje kolejność kątów, o jaką może zostać wykonany obrót osi.
'Punkt wstawienia' określa położenie, które zostanie umieszczone na "obwiedni" warstwy tła w punkcie początkowym. Na liście dostępne są różne opcje:
Informacje
W przypadku zaznaczenia pola wyboru 'Wybrać w podglądzie' można zdefiniować punkt wklejania w oknie graficznym: W sekcji 'Punkt początkowy' należy kliknąć prawym przyciskiem myszy
, a następnie w oknie podglądu zdefiniować punkt wstawiania.
Punkt początkowy
wprowadzania#insert-point warstwy tła jest umieszczany w modelu w 'Punkcie początkowym'. W tym celu należy wprowadzić współrzędne punktu lub zdefiniować punkt graficznie za pomocą lewego klawisza
w oknie roboczym lub prawego klawisza
w obszarze podglądu.
Opcje
Aby użyć 'Nierównomiernej skali' do skalowania warstwy w kierunkach przestrzennych, należy zaznaczyć to pole wyboru. Tym samym odpowiednie pola wprowadzania w sekcji 'Skala' stają się dostępne.
Jeżeli 'Jednostki długości szablonu DXF' mają być przejęte z pliku DXF nie automatycznie, można wybrać odpowiednią jednostkę z listy.
Skalowanie
W tej sekcji okna dialogowego można skalować rozmiar warstwy tła; na przykład w celu skompensowania niespójności w jednostkach. Normalnym przypadkiem jest 'Równomierna skala' Δ z regularnym skalowaniem we wszystkich kierunkach. W przypadku skali nierównomiernej należy aktywować odpowiednie pole wyboru w sekcji 'Opcje'.
Za pomocą przycisku
można przełączać między wprowadzaniem względnym i bezwzględnym.
Korzystanie z warstwy tła

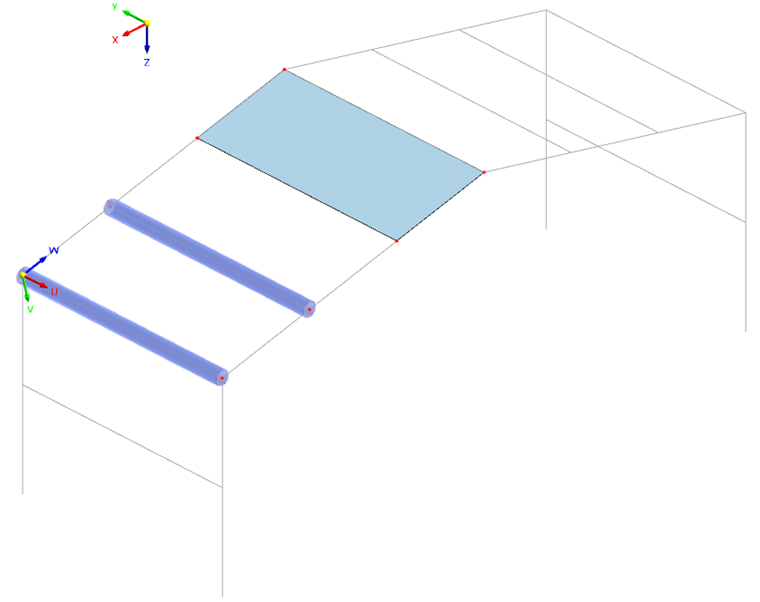

Jeżeli warstwa tła jest ustawiona jako Aktywna , zostaje wyróżniona kolorem szarym. Teraz można umieszczać węzły, linie, pręty i powierzchnie w punktach przecięcia linii warstw, o ile funkcja uchwycenia obiektu dla warstw tła jest aktywna.
