Pode usar um ficheiro DXF como camada de fundo para a introdução de objetos. Ao contrário da importação DXF, na qual o modelo completo é importado convertido em nós e linhas, as camadas de fundo representam um tipo de camada para a modelagem.
Através do botão
na barra de ferramentas CAD, também pode definir uma nova camada de fundo.
Para utilizar uma camada de fundo, defina-a como Ativa. Além disso, a captura de objeto com a opção 'Camadas de fundo' tem de estar ativada (consulte o capítulo Capturas de objeto). Isto também pode ser controlado rapidamente com o botão
na
barra de ferramentas CAD
.
Categorias
A camada de fundo tem de estar no formato .dxf. Defina o 'Nome do ficheiro' selecionando o ficheiro na caixa de diálogo do Windows através do botão
.
Defina o sistema de coordenadas ao qual a camada de fundo se refere. Pode selecionar um sistema de coordenadas definido pelo utilizador na lista ou criar um novo com o botão
.
A 'Sequência de rotação' descreve a ordem dos ângulos com os quais pode ocorrer uma rotação dos eixos.
O 'Ponto de inserção' determina que posição na "envolvente" da camada de fundo é posicionada no ponto de origem. Na lista estão disponíveis várias possibilidades para seleção:
Se marcar a caixa de seleção 'Selecionar na pré-visualização', pode determinar graficamente o ponto de inserção: Para isso, clique no botão direito
na secção 'Ponto de origem' e, em seguida, defina o ponto de inserção na área de pré-visualização.
Ponto de origem
O ponto de inserção da camada de fundo é posicionado no modelo no 'ponto de origem'. Introduza as coordenadas deste ponto ou defina-o graficamente na janela de trabalho através do botão esquerdo
ou na área de pré-visualização através do botão direito
.
Opções
Caso se pretenda utilizar uma 'Escala não uniforme' para a escala da camada nas direções espaciais, ative a caixa de seleção. Desta forma, os campos de introdução correspondentes ficam acessíveis na secção 'Escala'.
Se as 'Unidades de comprimento do modelo DXF' não devem ser automaticamente adotadas do ficheiro DXF, pode selecionar a unidade adequada na lista.
Escala
Nesta secção, pode dimensionar o tamanho da camada de fundo, por exemplo, para compensar discrepâncias nas unidades. O caso normal é uma 'Escala uniforme' Δ com um dimensionamento igual em todas as direções. Para uma escala não uniforme, ative a caixa de seleção correspondente na secção 'Opções'.
Com o botão
pode alternar entre a introdução relativa e absoluta.
Utilizar camada de fundo

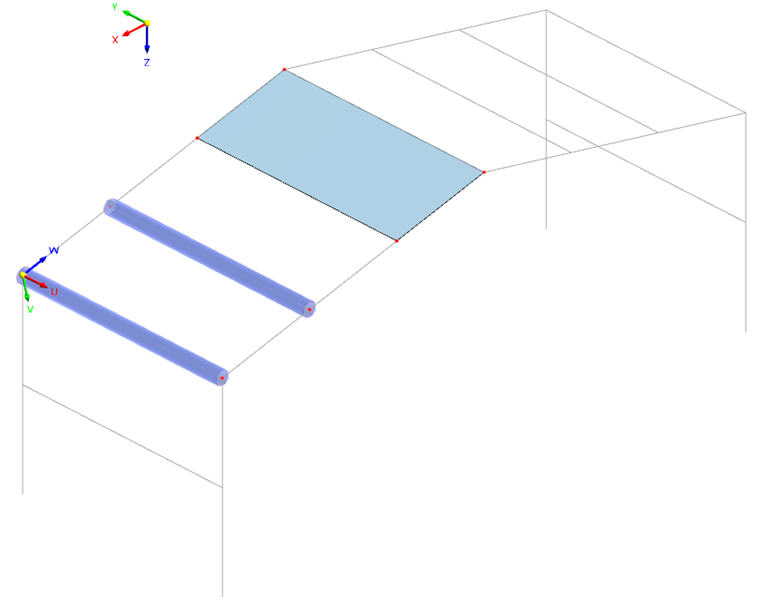

Quando a camada de fundo está Ativa, esta é apresentada com um fundo cinzento. Pode agora posicionar nós, linhas, barras e superfícies nos pontos de interseção das linhas da camada – desde que a captura de objeto para camadas de fundo esteja ativada.
